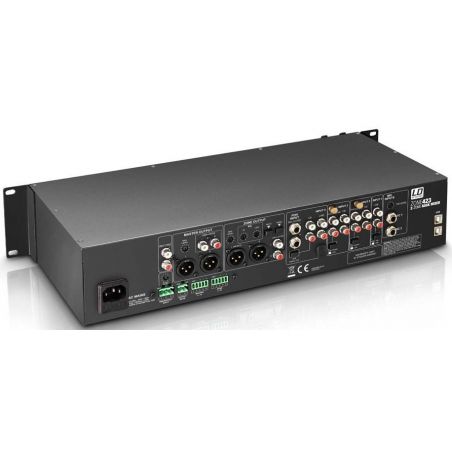

LD Systems
ZONE 423

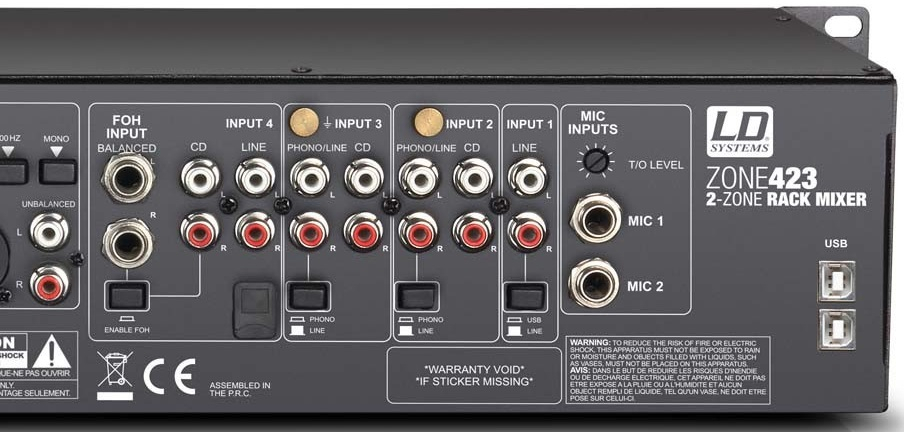

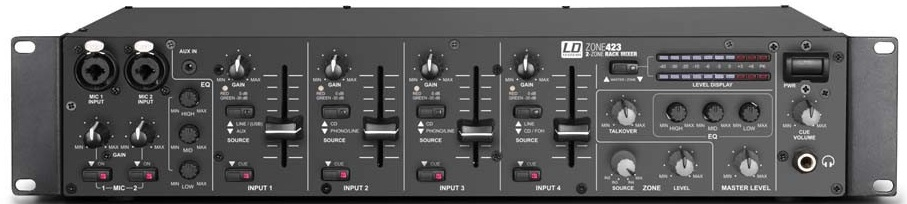

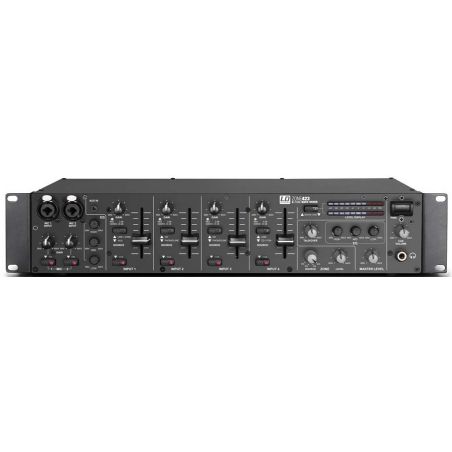

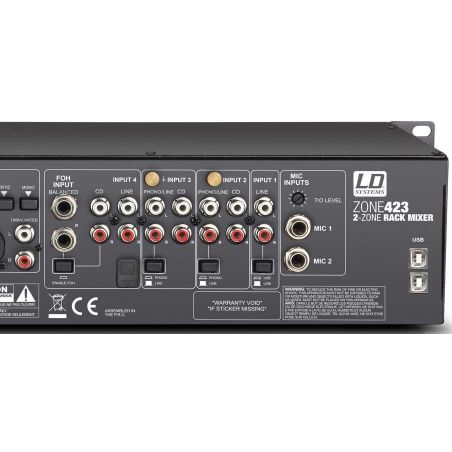

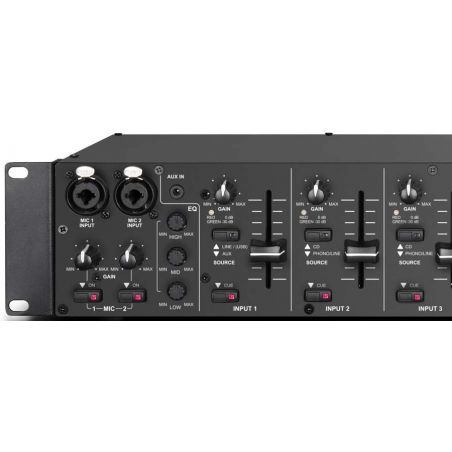

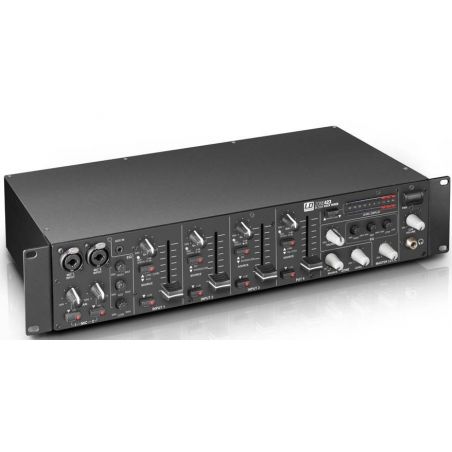

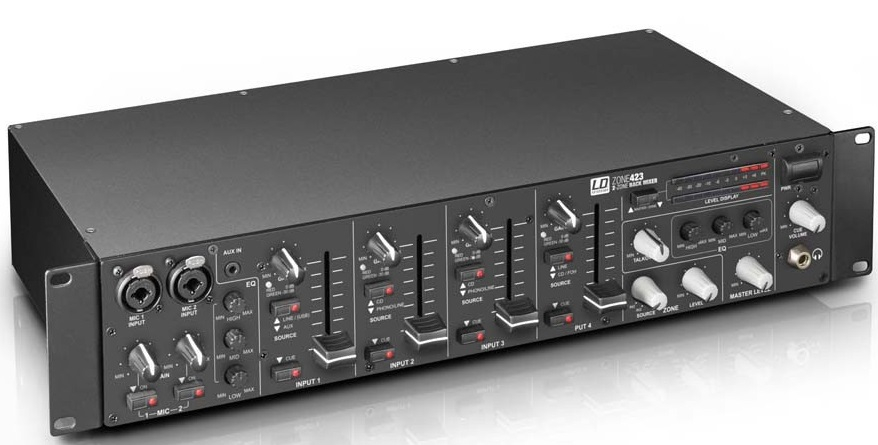

Outre ses deux entrées micro symétriques avec réglage de gain et niveau de Talkover, intégrant une alimentation fantôme 12 Volts et un égaliseur 3 bandes, le ZONE 423 est équipé de connecteurs pour entrée stéréo ligne, phono et Aux au format RCA (cinch), d'une entrée pour console externe sur jacks symétriques (TRS) ainsi que d'un port USB- et d'un connecteur mini-jack 3,5 mm stéréo. Ce port USB gère un flux de signaux audio en entrée et en sortie stéréo (Recording Out). Il permet d'utiliser le mixeur en tant qu'interface audio. Les quatre canaux d'entrée sont équipés de potentiomètres de gain avec indicateur de présence de signal et d'écrêtage, de faders de 45 mm pour le réglage du niveau, et de touches Cue.

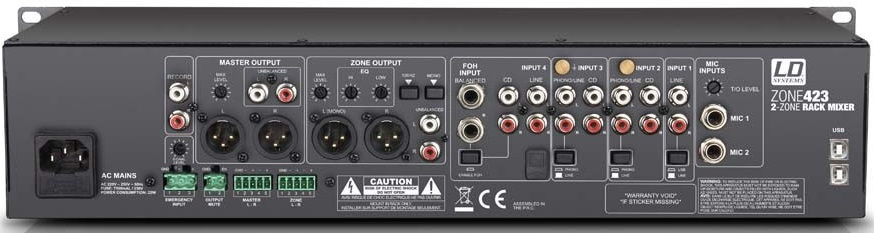

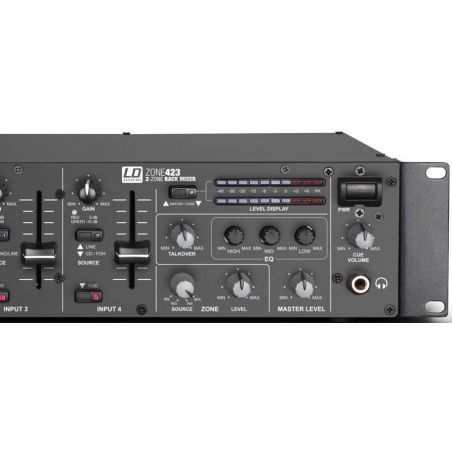

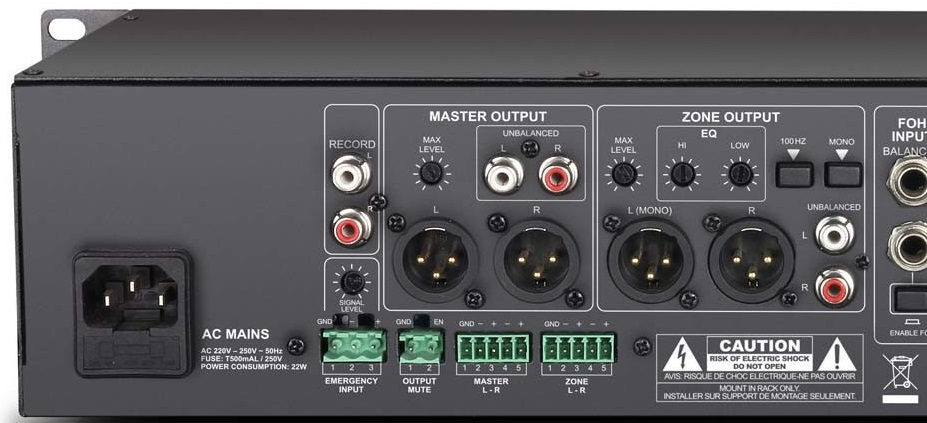

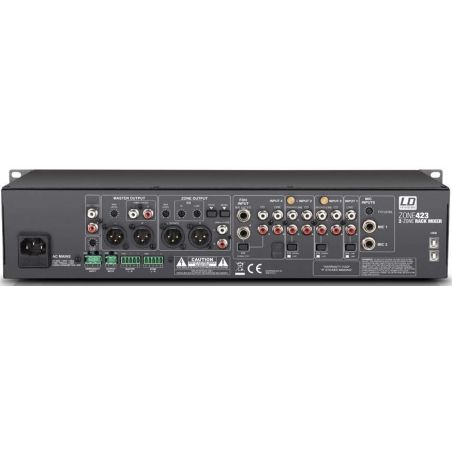

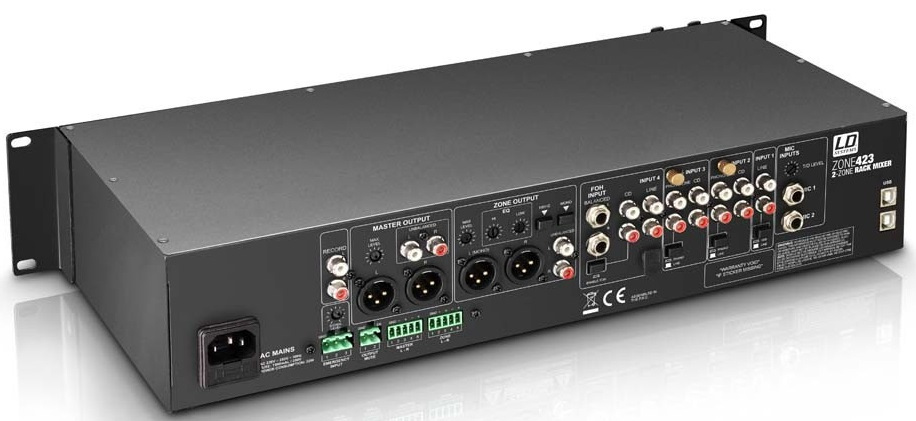

Les sorties Master et Zone proposent chacune un réglage de niveau et des connecteurs XLR (symétriques) et RCA/cinch (asymétriques) – la sortie Master étant aussi disponible sur connecteur Eurobloc et la sortie Zone étant équipée d'une touche de sommation mono et d'un filtre passe-haut de fréquence de coupure 100 Hz. L'indicateur de niveau stéréo est assignable à la sortie Master ou Zone, et le niveau maximal de sortie se règle pour les deux sur le panneau arrière du mixeur. Le ZONE 423 offre également une sortie pour enregistrement (Recording) et une prise casque à niveau réglable pour écoute PFL.

Nombre de Zones: 2 (Master, Zone)
Type: Stéréo
Hauteur: 2 U
Nombre Total de Canaux d'Entrée: 6 (2 x Mic, 1 x Line/Aux, 2 x Line/Phono, 1 x Line/FOH)
Réponse en fréquence: 20 - 40000 Hz
Nombre de Voies Micro: 2 (avec alimentation fantôme 12 Volts)

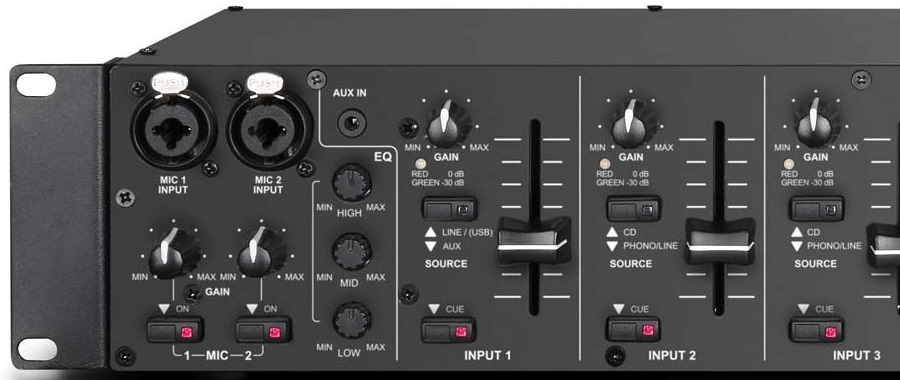

Connecteurs sur Voies Micro: jack 6,35 mm (symétrique) , XLR
Contrôles voies micro: 1 x EQ Hi , 1 x EQ Low , 1 x Talkover , 1 x Talkover Level , Gain , On / Off
Indicateurs sur Voie Micro: LED "On"
Impédance d'Entrée sur Voie Micro: 4 ohms
Sensibilité d'Entrée sur Voie Micro: 8 mV
Taux de Distorsion Harmonique Totale sur Voie Micro: 0,07%
Nombre de Voies Ligne: 4 (Input 1 : USB/Line, Input 2 + 3 : Line/Phono/CD, Input 4 : Line/FOH)
Input 1: 2 x RCA (cinch) + mini-jack 3,5 mm stéréo + USB , Input 2 + 3 : 4 x RCA (cinch) , Input 4 : 4 x RCA (cinch) + 2 x jack 6,35 mm
Contrôles sur Voies Ligne: Cue , Enable FOH , Gain , Niveau , Source
Indicateurs sur Voie Ligne: LED Cue , LED Signal/0 dB
Impédance d'Entrée Ligne: (Phono) 60 kohms , 6 kohms
Sensibilité d'Entrée Ligne: (Phono) 10m V , 1 V
Taux de Distorsion Harmonique Totale sur Voie Ligne: (Phono) 0,05% , 0,03%
Sensibilité d'Entrée AUX/Line: 3 V
Sorties ligne: 3 (Master [stéréo], Zone [stéréo/mono], Rec [stéréo])

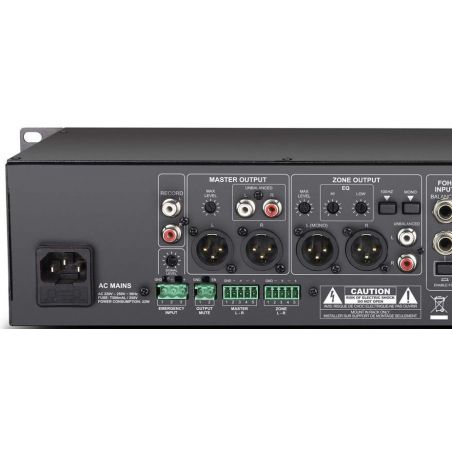

Connecteurs Sortie Master: Cinch (RCA) (x2) , Eurobloc , XLR (2 x, symétriques)

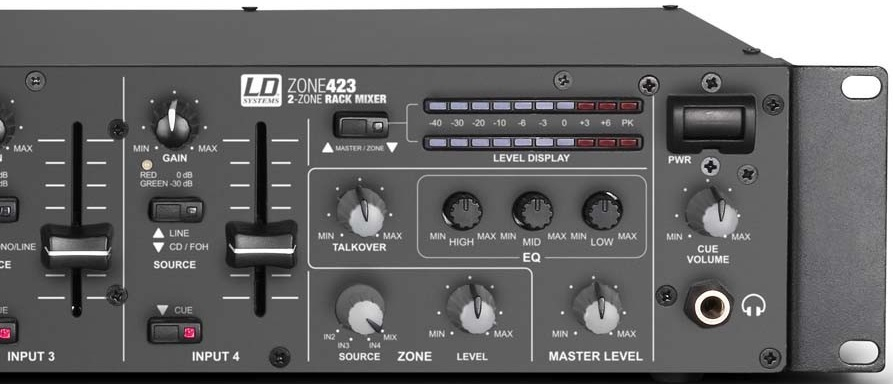

Contrôles Sortie Master: EQ Hi , EQ Low , EQ Mid , Max. Level , Niveau
indicateur de niveau 10 segments (commutable Master/Zone)
Niveau Maximal de Sortie Master: (asymétrique) 18 dBu , (symétrique) 21 dBu
Connecteurs de Sortie Zone: Cinch (RCA) (x2) , Eurobloc , XLR (2 x, symétriques)
Contrôles de Sortie Zone: 100 Hz High Pass , EQ Hi , EQ Low , Max. Level , Mono , Niveau , Source Input 2 - 4/Mix
indicateur de niveau 10 segments (commutable Master/Zone)
Niveau Maximal de Sortie Zone: (asymétrique) 18 dBu , (symétrique) 21 dBu
Connecteurs Sortie Rec: 2 x Cinch (RCA)
Sortie casque: 1
Type de Connecteur Casque: Jack 6,35 mm stéréo
Contrôle Sortie Casque: volume Cue
Tension Maximale de Sortie Casque: (sur 32 Ohms) 1,2 V
Autres Entrées: 2 (Emergency Input, Output Mute)
Connecteurs Autres Entrées: Eurobloc
Contrôles Autres Entrées: Level Emergency Input
Sensibilité Entrée Emergency Input: 5 V
Interrupteur Secteur (Power)
Connecteur secteur: IEC
Consommation électrique: 22 W
Fusible: T 500 mAL / 250 V
Largeur: 483 mm
Hauteur (mm): 89 mm
Profondeur: 210 mm
Poids: 3,3 kg
