Tascam
US-20X20

Les préamplis micro sont cruciaux pour obtenir la meilleure qualité audio possible. Les 8 préamplis micro de l'US-20x20, de technologie Ultra-HDDA, possèdent un niveau de bruit équivalent en entrée (EIN) de -125 dBu. Ses 20 dB de réserve dynamique sur les entrées ligne et microphone lui permettent de gérer sans problème les transitoires marqués des sons de percussions et autres instruments.

Intégrant un processeur Blackfin de hautes performances, l'US-20x20 offre un mixeur DSP avancé, proposant des égaliseurs et des effets de compression et de réverbération sur chaque voie. Ce processeur excelle non seulement dans les traitements de dynamique et les effets, et gère la transmission des données audio multicanal via USB 3.0 pour le studio.

Des fonctions supplémentaires importantes optimisent le workflow des ingénieurs du son professionnels. Ses différents modes de fonctionnement permettent d'utiliser l'interface audio US-20x20 en tant que préampli micro indépendant ou mixeur pour applications de sonorisation par exemple.

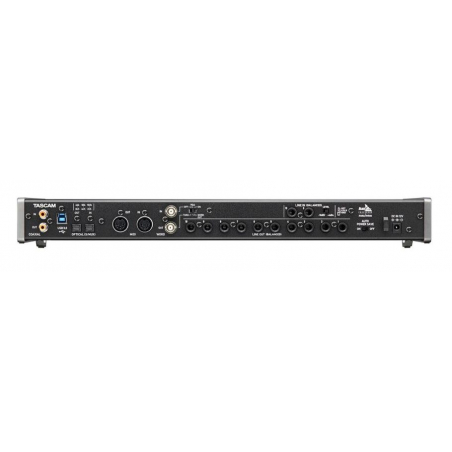

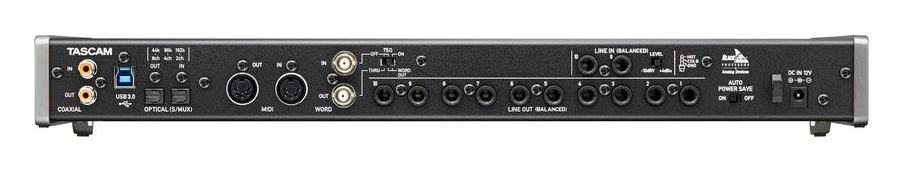

Les possibilités de connexion sont étendues, grâce aux nombreuses entrées et sorties analogiques, aux entrées et sorties numériques sur connecteurs coaxiaux et optiques, aux ports MIDi et aux embases wordclock sur BNC.

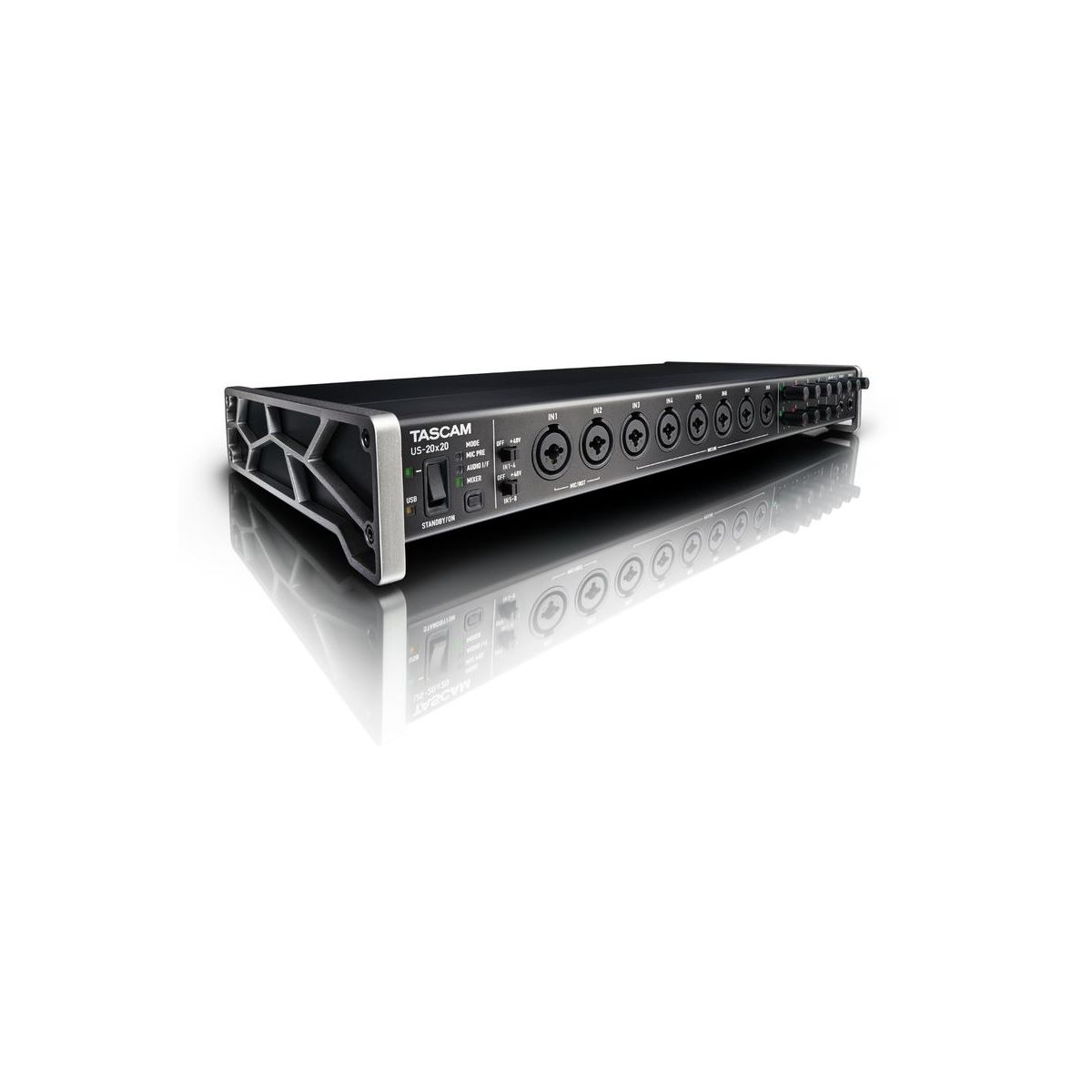

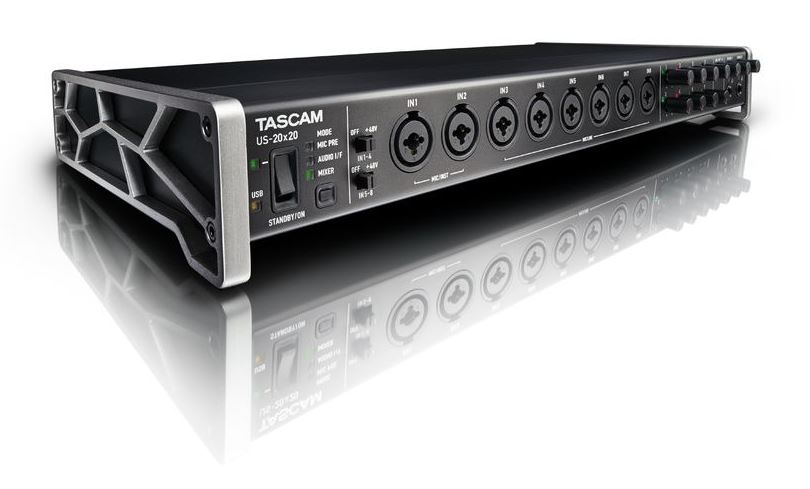

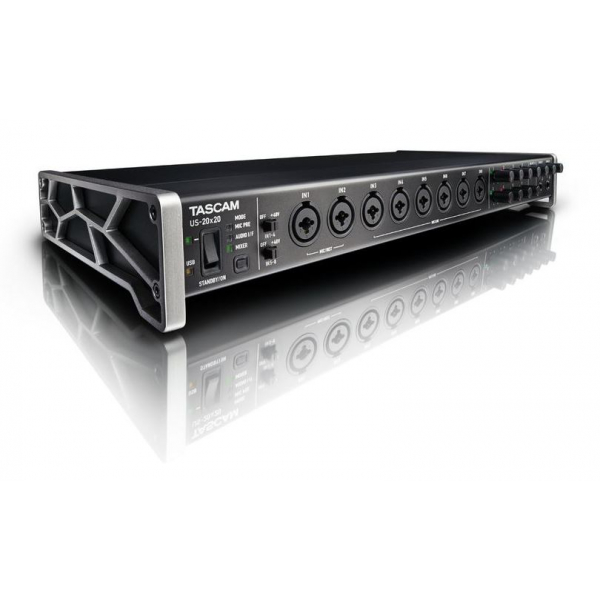

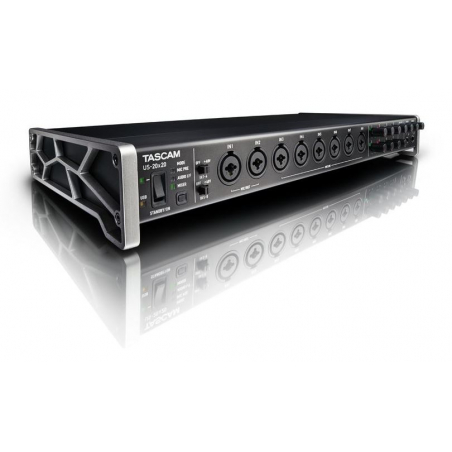

Le look plutôt radical, avec des angles marqués d'inspiration industrielle, permettent d'utiliser l'US-20x20 posée sur n'importe quelle surface de travail. Elle est livrée avec un kit de montage en rack.

• Préamplis micro de haute qualité, utilisant la technologie Ultra-HDDA (High Definition Discrete Architecture), bruit de fond extrêmement réduit (EIN : –125 dBu)
• Enregistrement jusqu’à une résolution de 192 kHz/24 bits
• Compatible avec les systèmes d’exploitation Mac OS et Windows
• USB 3.0 ou USB 2.0 assurant le transfert de 40 canaux audio en 44,1/48 kHz ou 24 canaux en 176,4/192 kHz.
• 20 entrées/20 sorties disponibles à 44,1/48 kHz en 24 bits (10 canaux analogiques + 2 canaux numériques en S/PDIF + 8 canaux numériques en ADAT optique)
• 16 entrées/16 sorties disponibles à 88,2/96 kHz en 24 bits (10 canaux analogiques + 2 canaux numériques en S/PDIF + 4 canaux numériques en S/MUX optique)
• 12 entrées/12 sorties disponibles à 176,4/192 kHz en 24 bits (10 canaux analogiques + 2 canaux numériques)
• Trois modes de fonctionnement commutables : interface audio, préampli micro autonome, mixeur numérique autonome
• Mixeur DSP intégré, avec égaliseur 4 bandes et compresseur sur chaque canal d’entrée (utilisable en mode Interface et en mode Mixeur)
• Patch intégré, permettant d’assigner librement les entrées aux sorties (utilisable en mode Interface et en mode Mixeur)
• 10 mémoires (Scènes) de paramètres de mixeur DSP
• Compatible USB Class 2.0 Compliant, pour utilisation avec iPad et autres appareils iOS
• Possibilité d’ajouter de la réverbération au son écouté
• Écoute à faible latence, via le mixeur DSP intégré

Entrées et sorties

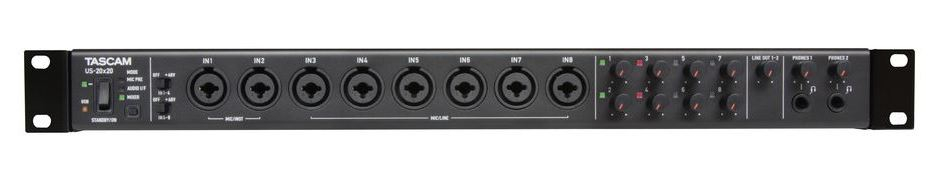

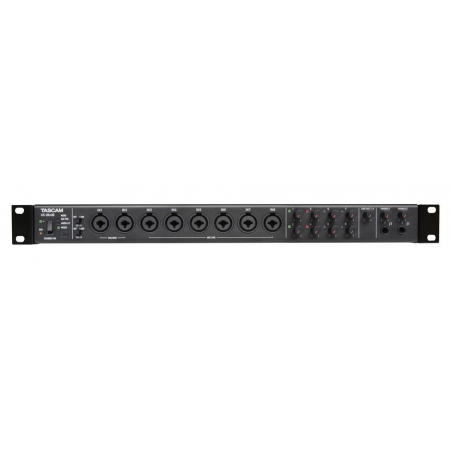

• 8 entrées analogiques sur connecteur Combo (mixte XLR/jack 6,35 mm TRS), avec alimentation fantôme commutable (48 V)
• Entrées 1 et 2 utilisables en DI (branchement direct d’une guitare électrique)
• 2 entrées sur jack TRS (symétrique) sur le panneau arrière
• Gain maximal de 56 dB, autorisant l’utilisation de micros dynamiques dans les meilleures conditions
• 10 sorties analogiques sur jack TRS (symétrique)
• Entrées et sorties multicanal sur connecteur optique TOSLink (8 canaux en 44,1/48 kHz, compatible modes S/MUX2 et S/MUX4)
• Entrée et sortie numérique sur connecteur S/PDIF coaxial
• Entrée et sortie wordclock sur BNC
• Deux sorties casque, sur connecteur jack 6,35 mm stéréo, puissance de sortie maximale 2 x 70 mW
• Réglages de volume séparés pour les sorties ligne et casque
• Entrée/sortie MIDI

Autres fonctionnalités
• Compatibilité station de travail audio (Sonar, Pro Tools, Cubase, Live, Studio One et GarageBand)
• Adaptateur pour montage en rack livré
• Livrée avec adaptateur secteur
• Face avant inclinée, pour utilisation facile posée sur une surface
• Utilisation simultanée en lecture des pilotes ASIO et WDM
• Bypass mixer interne
• Mode preamp pour utilisation en tant que convertisseur N/A

Caractéristiques techniques US-20X20 Tascam :

Caractéristiques générales
Fréquences d’échantillonnage : USB 3.0: 44,1/48/88,2/96/176,4/192 kHz, USB 2.0: 44,1/48/88,2/96 kHz
Résolution numérique : 16/24 bits

Entrées analogiques
Entrées micro (symétriques, IN1–IN8)
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
Impédance d’entrée : 2,4 kΩ
Niveau nominal d’entrée (niveau entrée sur maximum) : −68 dBu (0,0003 Vrms)
Niveau nominal d’entrée (niveau entrée sur minimum) : −12 dBu (0,195 Vrms)
Niveau maximal d’entrée : +8 dBu (1,947 Vrms)
Amplitude de gain : 56 dB

Entrées Instrument (asymétriques, IN1–IN2)
Jacks 6,35 mm TS standard (pointe : point chaud, corps : masse)
Impédance d’entrée : 1 MΩ ou plus
Niveau nominal d’entrée (niveau entrée sur maximum) : −68 dBV (0,0004 Vrms)
Niveau nominal d’entrée (niveau entrée sur minimum) : −12 dBV (0,251 Vrms)
Niveau maximal d’entrée : +8 dBV (2,512 Vrms)
Amplitude de gain : 56 dB

Entrées ligne (symétriques IN1–IN8)
Jacks 6,35 mm TRS standard (pointe : point chaud, anneau : point froid, corps : masse)
Impédance d’entrée : 10 kΩ
Niveau nominal d’entrée (niveau entrée sur maximum) : −52 dBu (0,0019 Vrms)
Niveau nominal d’entrée (niveau entrée sur minimum) : +4 dBu (1,228 Vrms)
Niveau maximal d’entrée : +24 dBu (12,282 Vrms)
Amplitude de gain:  56 dB

Entrées ligne (asymétriques, LINE IN 9–10, sélecteur LEVEL sur –10 dBV)
Jacks 6,35 mm TS standard (pointe : point chaud, corps : masse)
Impédance d’entrée : 10 kΩ
Niveau nominal d’entrée : −10 dBV (0,3162 Vrms)
Niveau maximal d’entrée : +10 dBV (3,162 Vrms)

Entrées ligne (symétriques, LINE IN 9–10, sélecteur LEVEL sur +4 dBu)
Jacks 6,35 mm TRS standard (pointe : point chaud, anneau : point froid, corps : masse)
Impédance d’entrée : 10 kΩ
Niveau nominal d’entrée : +4 dBu (1,228 Vrms)
Niveau maximal d’entrée : +24 dBu (12,282 Vrms)

Sorties analogiques
Sorties ligne (symétriques, LINE OUT 1–10)
Jacks 6,35 mm TRS standard (pointe : point chaud, anneau : point froid, corps : masse)
Impédance de sortie : 100 Ω
Niveau nominal de sortie : +4 dBu (1,228 Vrms)
Niveau maximal de sortie : +24 dBu (12,277 Vrms)

Sorties casque (PHONES 1-2)
Jack stéréo 6,35 mm
Puissance de sortie maximale : 70 mW + 70 mW (THD+N 0,1% ou moins, sur 32 Ω)
Réponse en fréquence (entrée à sortie casque PHONES 1/2) :
En 44,1 kHz et 48 kHz 20 Hz – 20 kHz, ±1,0 dB (JEITA)
En 88,2 kHz et 96 kHz 20 Hz – 40 kHz, ±2,0 dB (JEITA)
En 176,4 kHz et 192 kHz 20 Hz – 80 kHz, ±5,0 dB (JEITA)

Entrées et sorties audio numériques
COAXIAL IN
Connecteurs RCA
Format IEC 60958-3 (SPDIF)
Impédance d’entrée : 75 Ω
Niveau d'entrée:  0,5 V crête/crête sur 75 Ω

COAXIAL OUT
Connecteurs RCA
Format IEC 60958-3 (SPDIF) ou IEC 60958-4 (AES/EBU) (réglée sur le page de l’interface du panneau de mixage)
Impédance de sortie : 75 Ω
Niveau de sortie de référence : 0,5 V crête/crête sur 75 Ω

OPTICAL (S/MUX) IN/OUT optique (JEITA RC-5720C)
Format de signal optique multicanal (compatible S/MUX en 88,2/96/176,4/192 kHz)

Autres entrées et sorties
USB : USB 3.0, type B, Taux de transfert 5 Gbits/s (USB 3.0 Super Speed)
Entrée/Sortie  MIDI DIN 5 broches

WORD IN BNC (sélecteur OUT/THRU intégré)
Tension d’entrée : 2,0 à 5 Volts crête/crête
Impédance d’entrée : 75 Ω, ±10 %
Déviation de fréquence autorisée en synchronisation externe ±100 ppm

WORD OUT BNC (sélecteur OUT/THRU intégré)
Tension de sortie: 2,0 Volts crête/crête (sur charge 75 Ω)
Impédance de sortie : 75 Ω, ±10 %
Fréquences d’échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Caractéristiques audio
Bruit d’entrée équivalent : −125 dBu ou moins
Réponse en fréquence (entrée à sortie ligne (LINE OUT, BALANCED))  :
En 44,1 kHz et 48 kHz 20 Hz – 20 kHz, ±0,5 dB (JEITA)
En 88,2 kHz et 96 kHz 20 Hz – 40 kHz, ±0,5 dB (JEITA)
En 176,4 kHz et 192 kHz 20 Hz – 80 kHz, ±5 dB (JEITA)
Rapport Signal/Bruit 104 dB ou plus (entrée micro à sortie ligne, niveau entrée sur minimum, JEITA)
Distorsion : 0,004 % ou moins (entrée micro/ligne à sortie ligne, signal sinusoïdal 1 kHz, niveau nominal d’entrée et niveau maximal de sortie)
Séparation des canaux : 100 dB ou plus (entrée micro/ligne à sortie ligne, 1 kHz)

Configuration informatique
Windows
Configuration système Ordinateur sous Windows avec un port USB 3.0 ou USB 2.0
Fréquence CPU/processeur 2 GHz ou plus, double cœur (x86)
Mémoire vive 2 Go ou plus
Résolution écran 1280×800 pixels ou plus

Mac
Configuration système Ordinateur Mac avec un port USB 3.0 ou USB 2.0
Fréquence CPU/processeur 2 GHz ou plus, double cœur
Mémoire vive 2 Go ou plus
Résolution écran 1280×800 pixels ou plus

Formats de pilotes audio compatibles : Windows : USB Class 2.0 Compliant, ASIO 2.0, WDM (MME), MIDI, Mac : Core Audio, Core MIDI

Alimentation et caractéristiques diverses
Alimentation : Adaptateur secteur CC 12 V (GPE248-120200-Z)
Consommation : 20 W
Dimensions (L × H × P) : 445 mm × 59 mm × 222 mm (châssis standard), 483 mm × 44 mm × 222 mm (avec équerres de mise en rack)
Poids :  2,7 kg
Température de fonctionnement : 5 à 35 °C
