RME
MADIFACE XT

USB 3.0 pour le nombre maximal de canaux
Pour une convivialité et une connectivité optimales, le XT peut également être utilisé avec USB 2.0 (E / S d'ordinateur limitées à 70 canaux). Son port PCI Express unique se connecte aux cartes PCI Express externes ainsi qu'aux adaptateurs à Thunderbolt, fournissant toutes les technologies d'interface les plus rapides disponibles pour un nombre de canaux maximum et une latence la plus faible dans une seule unité.

Pour réunir l'ensemble d'E / S le plus complet pour une utilisation en direct ou en studio, deux préamplis micro / ligne haut de gamme à commande numérique, deux sorties ligne symétriques et une sortie téléphone stéréo sont inclus. Fonctionnement autonome complet avec télécommande sur MADI et TotalMix FX pour un mixage, un routage et un traitement illimités ouvrent un monde infini d'applications possibles.

Le RME MADIface XT est capable de transférer des données audio numériques directement vers un ordinateur, depuis n'importe quel appareil équipé d'une interface MADI. Les sources analogiques peuvent être connectées à une entrée analogique stéréo et 2 sorties analogiques stéréo ajoutent une connectivité de surveillance complète. L'installation est simple, même pour l'utilisateur inexpérimenté, grâce à la dernière technologie Plug and Play. Les nombreuses fonctionnalités uniques et les dialogues de configuration bien pensés placent le MADIface XT au sommet de la gamme des interfaces audio numériques.

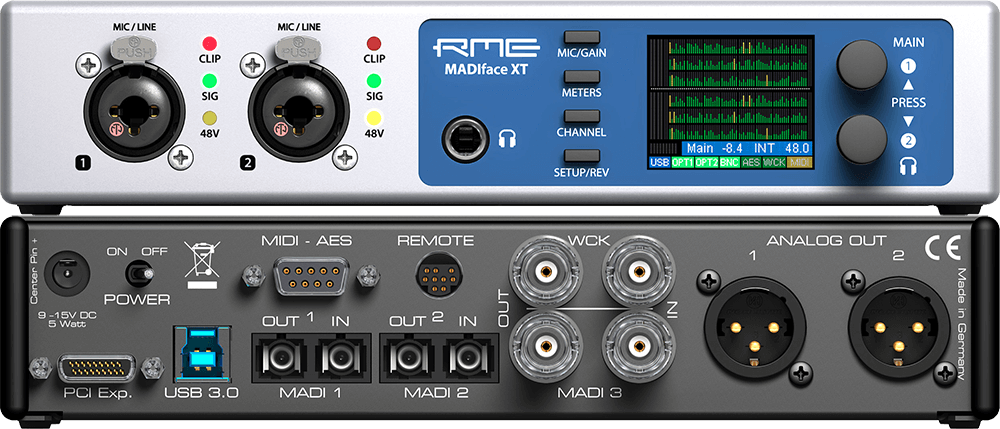

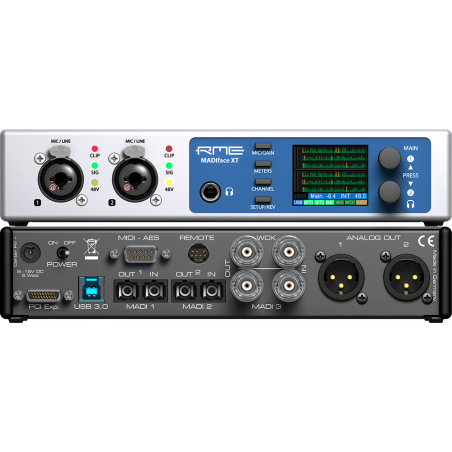

L'avant du MADIface XT dispose de 2 entrées ligne et microphone XLR / TRS, d'une sortie ligne / casque stéréo, de deux encodeurs rotatifs avec fonction push, de quatre touches de menu, d'un écran couleur graphique et de six LED d'état.
Entrées micro / ligne
Les prises combo Neutrik des deux entrées Mic / Line fournissent une connexion XLR et 6,3 mm / 1/4 "TRS. Elles ont des LED pour le signal (SIG), la surcharge (Clip) et l'alimentation fantôme (48V).
Sortie casque
Les canaux 3/4 alimentent la sortie casque, qui fonctionne également comme une sortie ligne asymétrique de haute qualité.
Afficher
L'écran principal d'affichage (Global Level Meters) indique l'état actuel du mode d'interface (PCIe orange, USB 2 jaune, USB 3 bleu), l'état de synchronisation des entrées MADI et AES et les données MIDI entrantes et sortantes.

Les quatre touches, les deux encodeurs 1 et 2, l'écran couleur haute résolution et clair et une structure de menu bien pensée permettent à l'utilisateur de modifier et de configurer rapidement les paramètres de l'appareil sans ordinateur. Des notes d'aide et des marqueurs clairs sur l'écran guident l'utilisateur à travers toutes les fonctions. Les encodeurs rotatifs 1 et 2 règlent le volume de contrôle des sorties arrière et avant directement sur l'appareil.

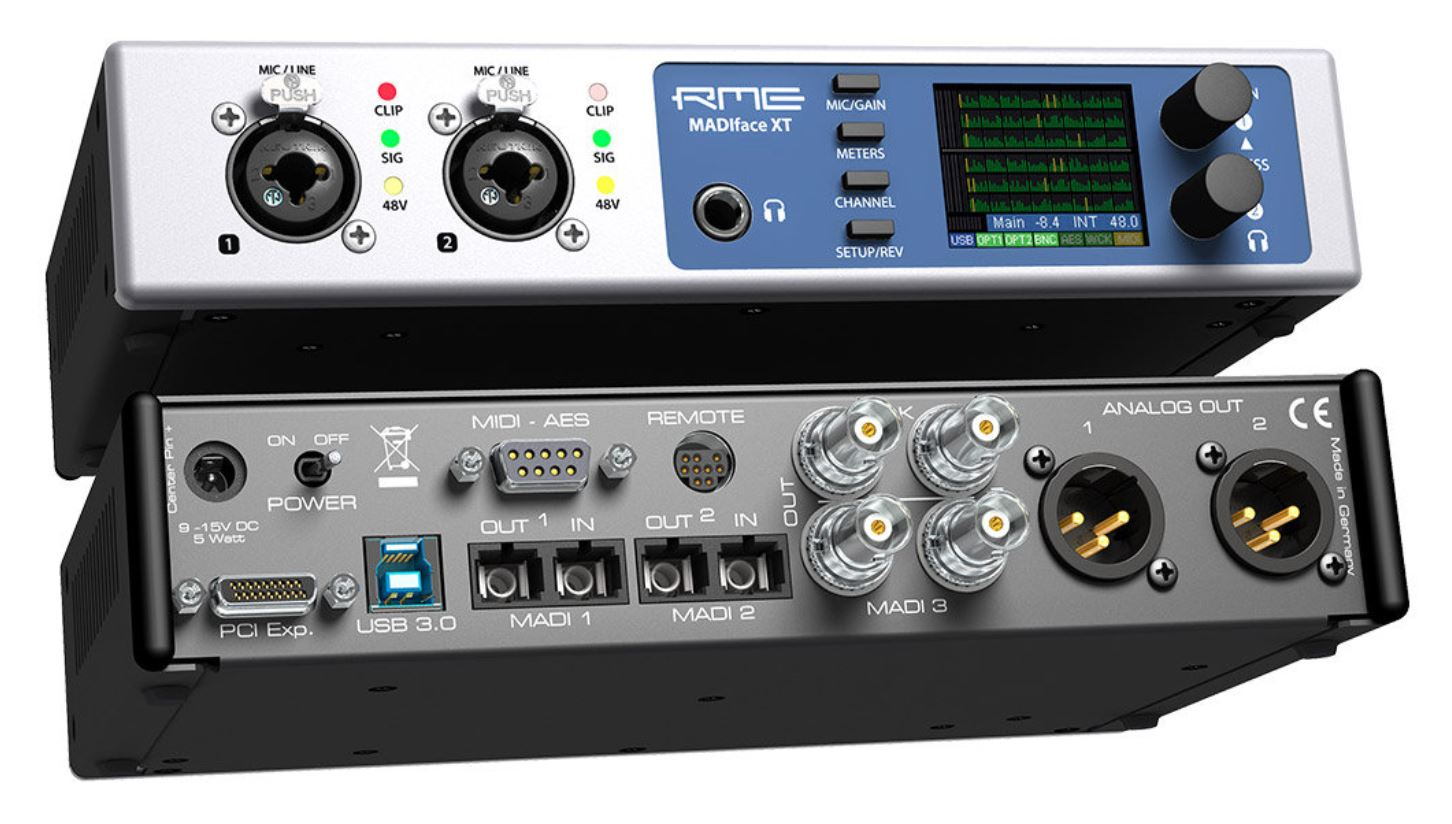

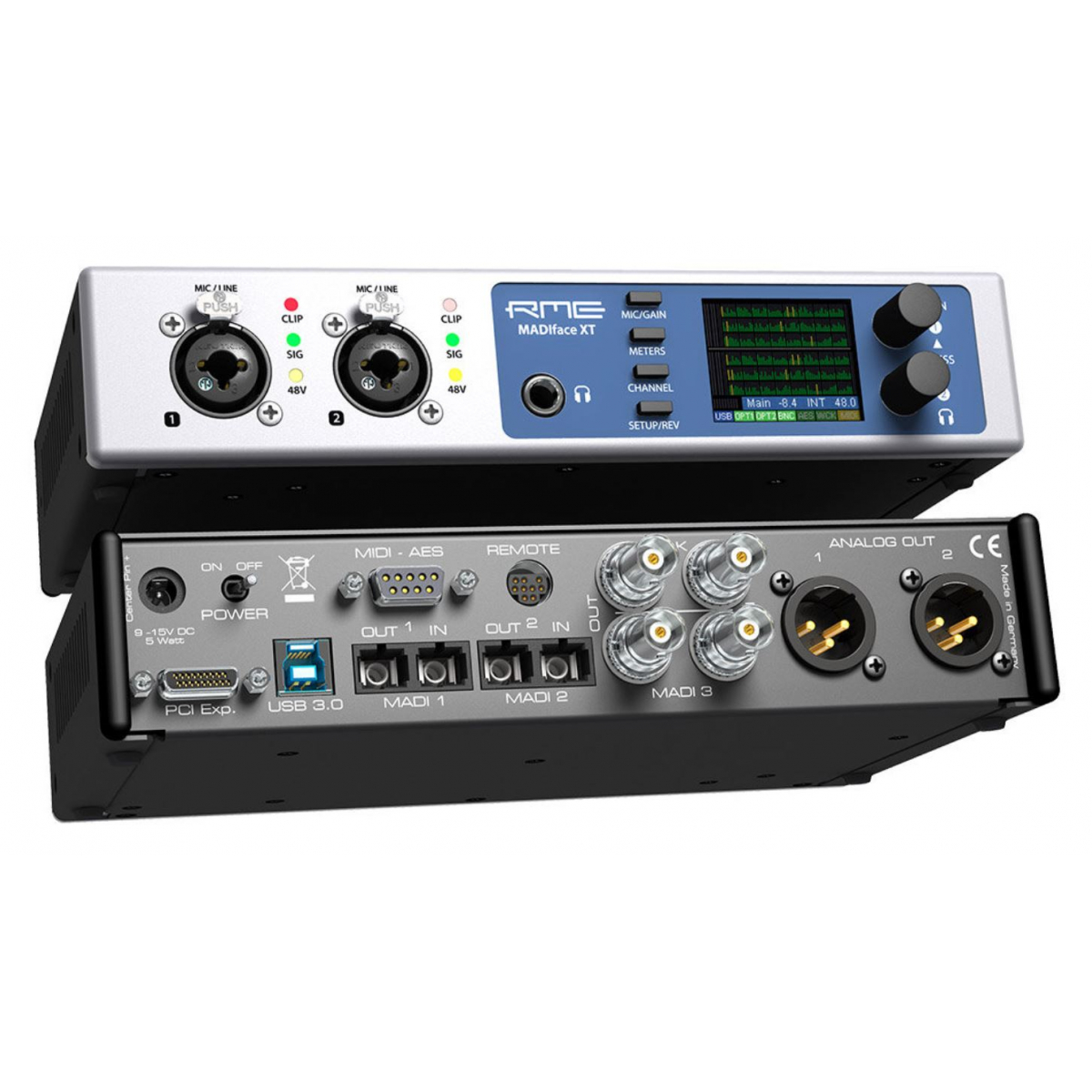

Le panneau arrière du MADIface XT possède deux sorties analogiques symétriques, des entrées / sorties word clock, des entrées / sorties coaxiales MADI, deux entrées / sorties optiques MADI, un port USB 3 (compatible USB 2), un connecteur PCI Express, MIDI / AES I / O, la prise de courant et un interrupteur d'alimentation.

Sorties niveau ligne symétriques. 2 sorties analogiques symétriques via XLR.
E / S Word Clock. BNC. Dans le menu Options - Horloge, l'entrée peut être réglée pour se terminer par 75 Ohms.
MADI I / O coaxial: ports coaxiaux MADI standard.
Optique MADI I / O: 2 x ports optiques MADI standard.
Éloigné. Mini-DIN. Connecteur pour les télécommandes optionnelles avec fonctions Volume, Store, Dim et Recall.
E / S MIDI et E / S AES / EBU. Connecteur D-sub pour le câble de dérivation inclus avec XLR pour les E / S AES et DIN à 5 broches pour les E / S MIDI.
USB 3.0. Prise USB pour la connexion à l'ordinateur. L'alimentation du bus USB n'est pas prise en charge. Compatible avec USB 2.0.
PCI Express. Connecteur PCI Express externe pour câbles standard Molex E-PCIe.
POWER (interrupteur): allume et éteint le MADIface XT.
Prise pour connexion électrique. La prise de type verrouillage correspond au connecteur DC de type verrouillage sur l'alimentation incluse. Après avoir inséré le connecteur, tournez-le avec précaution pour qu'il se verrouille.

L'alimentation à découpage haute performance incluse fonctionne dans la plage de 100 V à 240 V CA. Il est résistant aux courts-circuits, possède un filtre de ligne intégré, est entièrement régulé contre les fluctuations de tension et supprime les interférences du secteur.

Interface pour PCI Express externe, USB 3.0 et USB 2.0
Fréquences d'échantillonnage: 32 kHz à 192 kHz, variable (synchronisation / word clock)
Plage de gain d'entrée analogique: 60 dB
SNR d'entrée: 108 dB RMS non pondéré, 111 dBA
Sortie SNR: 112 dB RMS non pondéré, 115 dBA
3 E / S MIDI virtuelles sur MADI, une E / S MIDI externe
TotalMix: table de mixage 4096 canaux avec résolution interne de 46 bits
SteadyClock ™: horloge numérique super stable, suppression de la gigue la plus élevée
Fonctionnement entièrement autonome, y compris la télécommande MIDI
Livré avec DIGICheck, l'ultime de mesure, l'analyse et de test de RME
Remarque: MADIface XT n'est pas compatible avec RME Rackmount 'RM-19'

Informations de compatibilité actuelles:
Entièrement compatible avec l'implémentation USB 3 d'Intel, qui - sur les ordinateurs Windows et Mac actuels - fait partie du chipset. Les prises USB 3 connectées via un câble interne (non directement soudé sur la carte mère) peuvent provoquer des erreurs de transmission. Ceux-ci sont affichés dans la boîte de dialogue Paramètres.
Entièrement compatible avec l'implémentation USB 3 d'AMD. Les prises USB 3 connectées via un câble interne (non directement soudé sur la carte mère) peuvent provoquer des erreurs de transmission. Ceux-ci sont affichés dans la boîte de dialogue Paramètres.
Entièrement compatible avec Fresco USB 3. Cette puce rarement utilisée se trouve par exemple sur la carte PCIe Sonnet Tango 3.0.
Compatible avec NEC / Renesas USB 3. Les performances réelles et le fonctionnement sans erreur dépendent de la version du micrologiciel, de la version du pilote et de la configuration PCB de la carte d'extension / carte mère respective.
