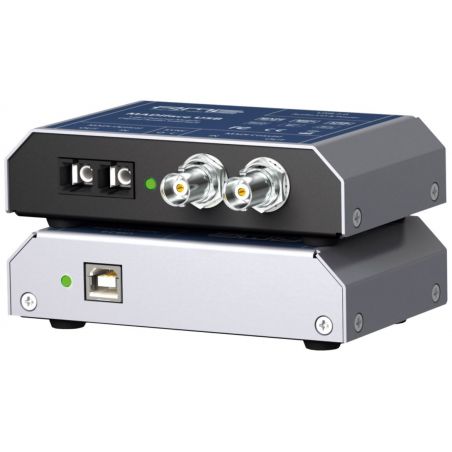

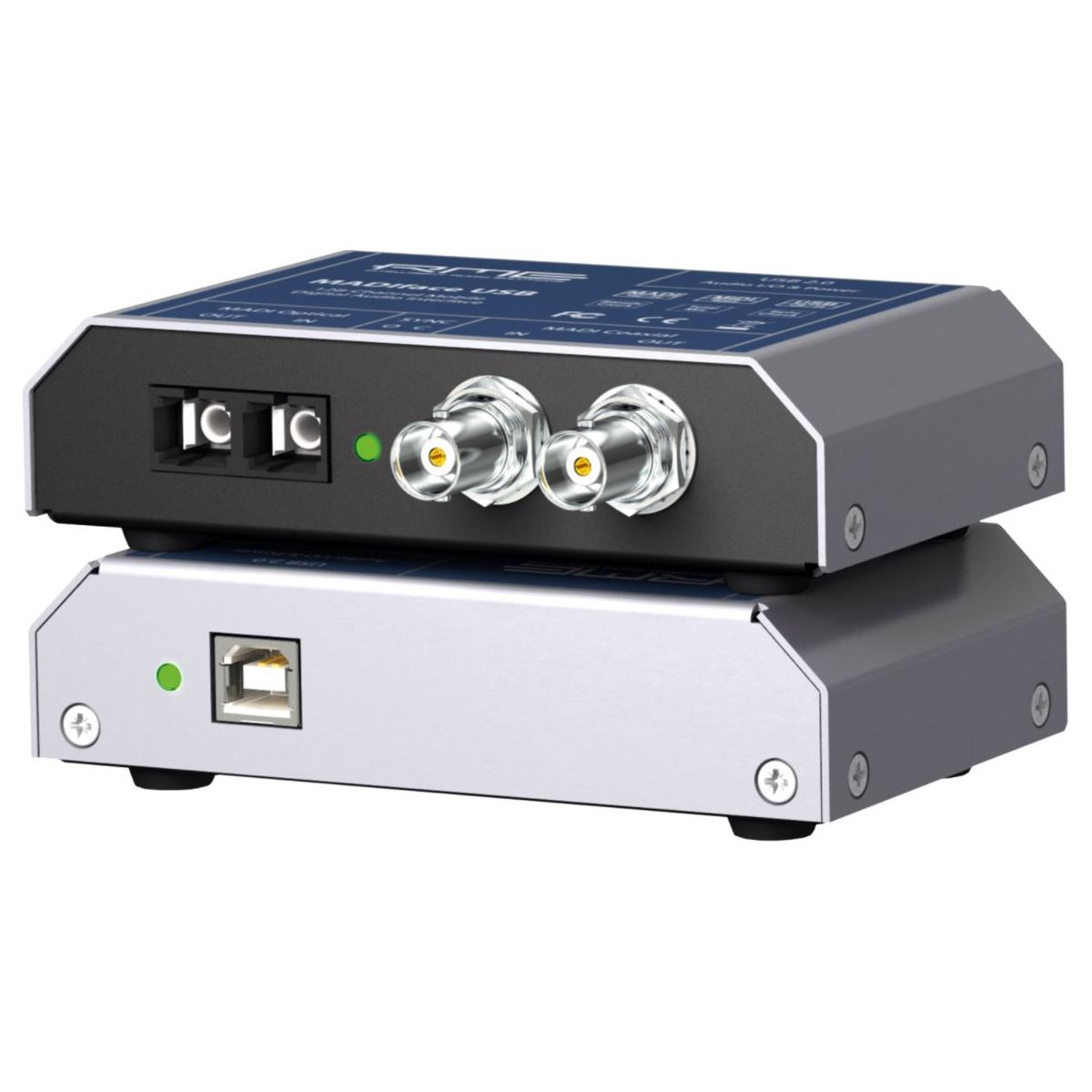

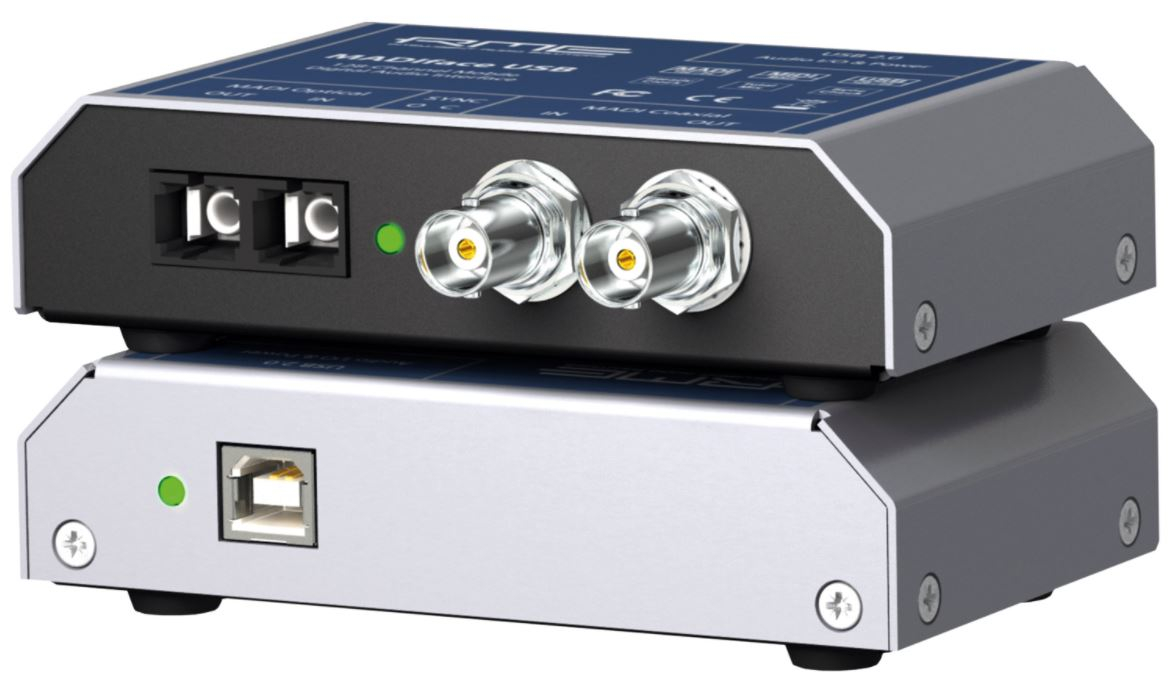

RME
MADIFACE USB

• 128 canaux dans un boîtier ultra compact
• 64 canaux d'entrée, 64 canaux de sortie
• 1 entrée / sortie MADI en optique et coxial
• TotalMix
• Auto-alimentation via le bus USB
• Mode autonome : fonctionnalité de répéteur et convertisseur de format
• Redoncance "Seamless Redundancy"

La MADIface USB propose divers modes de fonctionnement lors de l'utilisation avec un ordinateur Mac ou Windows : mode Routing Simple, Mix 64 Canaux, Mode Redondant, Mix 128 Canaux et

Routing Simple (Disable TotalMix) : cette option désactive totalement TotalMix, le mixeur interne et la matrice de routing. Toutes les données d'entrée/sortie sont acheminées vers l'enregistrement et la lecture, sans mixage ou routing interne. Dans ce mode, les sorties fonctionnent en miroir, véhiculant le même signal.

Mix 64 Canaux : dans ce mode, TotalMix affiche 64 canaux d'entrée, de lecture et de sortie. Tous les réglages de TotalMix utilisent les données de l'un des ports d'entrée MADI, et émettent des données identiques vers les 2 ports de sortie MADI. Le port d'entrée MADI actif peut être choisi dans la zone de dialogue Settings.

AutoSelect : active la sélection automatique de l'entrée. Utilisant les deux ports d'entrée à la fois, AutoSelect met l'interface en mode de redondance "Seamless Redundancy". La MADIface USB basculera en temps réel sur l'autre entrée si l'une des entrées a des problèmes de signal.

Mix 128 Canaux : dans ce mode, l'enregistrement et la lecture sont limités à 64 canaux, avec l'entrée sélectionnée via la zone de dialogue Settings. Mais l'autre entrée est également disponible dans TotalMix, et le signal de sortie n'est pas émis en miroir, mais de façon séparée, TotalMix disposant alors de 128 canaux de sorties. Des applications comme mettre en place un mix alternatif indépendant, le monitoring et la transmission d'une seconde source sont immédiatement réalisables.

Steady Clock
SteadyClock et la stricte compatibilité MADI RME assurent un fonctionnement sans problème avec d'autres appareils.

Digicheck
Digicheck est une suite complète d'analyse audio sous Mac OS X et Windows.

TotalMix
Comme la plupart des interfaces RME, la MADIface USB intègre un puissant mixeur numérique temps réel appelé TotalMix, basé sur la technologie propriétaire unique de RME. TotalMix offre des possibilités de mixage et de routing quasi illimitées, gérant toutes les entrées et les canaux de lecture vers toutes les sorties physiques. LA MADIface ne disposant pas de DSP, elle ne génère pas d'effets. Mais elle intègre une section de Control Room (monitoring) dédiée avec Talkback, Main/Phones, groupes de faders, groupes de mute, possibilité de contrôle à distance via les protocoles Mackie ou OSC, et bien plus.

Quelques unes des applications de TotalMix :

-Création de sous-mixages sans délai (casque). La MADIface autorise jusqu'à 32 sous-mixages stéréo indépendants. Sur une console analogique, ceci reviendrait à 64 départs Aux.

-Routing des entrées/sorties illimité (liberté totale, fonctionnalité patchbay).

-Distribution des signaux vers plusieurs sorties à la fois. TotalMix offre des fonctionnalités de séparation (splitter) et de distribution hors pair.

-Lecture simultanée dans différents logiciels via une seule sortie stéréo. Le pilote ASIO multiclient supporte l'usage de plusieurs logiciels simultanément. TotalMix permet de mixer et d'écouter des canaux de lecture différents sur une seule sortie stéréo.

RME est le pionnier du monitoring direct ADM (ASIO Direct Monitoring), mais propose aussi l'implémentation la plus complète de ces fonctions ADM.
Intégration d'appareils externes. Utilisez TotalMix pour insérer des unités d'effets externes, que ce soit dans le chemin de lecture ou d'enregistrement. Selon l'application en cours d'utilisation, la fonctionnalité revient à l'utilisation d'effets en insert ou en départ/retour.
Chaque canal d'entrée, de lecture ou de sortie physique est équipé d'un affichage de niveau en crête ou (Peak ou RMS), caculé en hardware, très pratique pour visualiser et diagnostiquer les signaux.

MIDI over MADI
La technologie MIDI over MADI peut être utilisée pour piloter à distance d'autres appareils MADI. DIGICheck, une suite d'analyse audio incluse, fonctionne sur Mac OS X et Windows.

Mode Autonome
La MADIface USB peut être alimentée par toute alimentation ou batterie USB, comme celles des téléphones mobiles et des lecteurs MP3. Sans ordinateur l'appareil entre dans un mode d'opération prédéfini dans le firmware, dont la configuration n'est pas modifiable par l'utilisateur.

En mode autonome, l'interface fonctionne en répéteur, permettant de doubler la longueur maximale de câble de 100 m en coaxial et de 2 000 m en optique. Comme les entrées basculent automatiquement, et comme les deux sorties véhiculent le même signal, la MADIface USB fonctionne aussi comme un convertisseur actif (réduisant le jitter) optique vers coaxial et inversement.

Caractéristiques techniques :

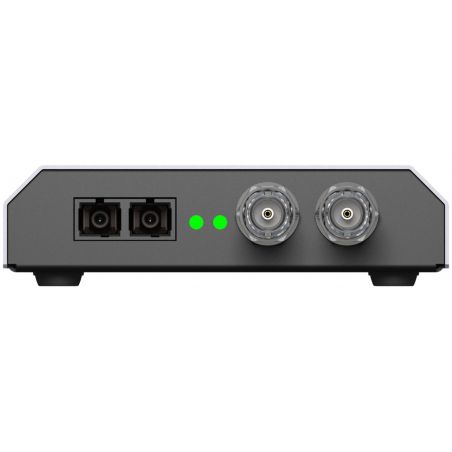

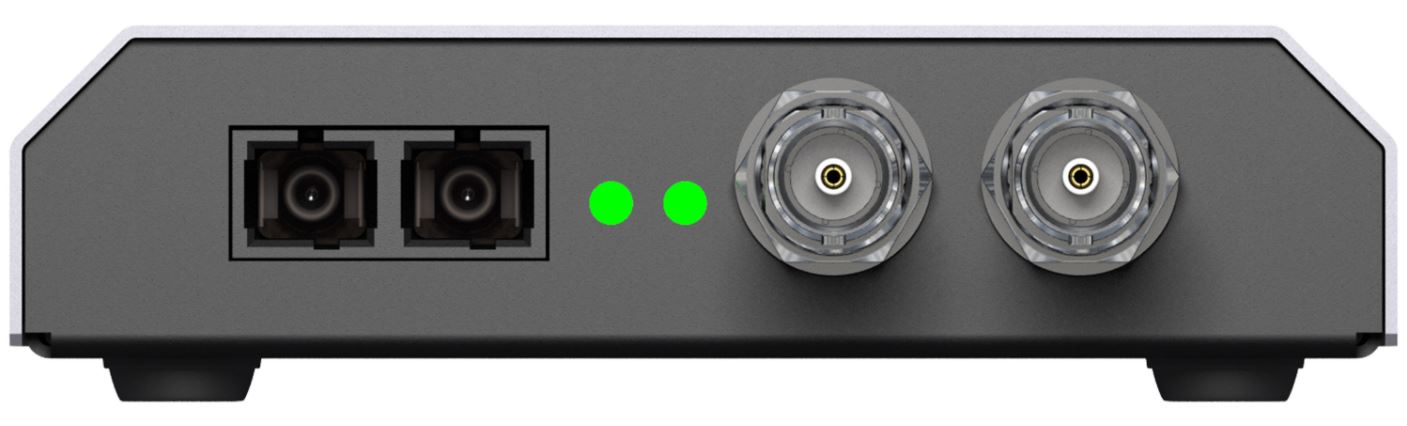

-Entrées/sorties : 2 x MADI, optique et coaxiale (BNC)
-Entrée/sortie MIDI : via port MIDI virtuel
-Horloge : maître (interne), esclave (entrée MADI)
-Fréquences d'échantillonnage : 44.1, 48, 88.2, 96, 176.4, 192 kHz, variable (Sync/DDS)
-Jitter : < 1 ns, interne et toutes entrées
-Sensibilité du jitter : la PLL fonctionne même avec 100 ns de jitter
-Opération à tolérance de panne "Seamless Redundancy" avec les deux entrées
-TotalMix : mixeur 2048 canaux à résolution interne de 48-bit
-TotalMix : sous-mixages sans latence et ASIO Direct Monitoring

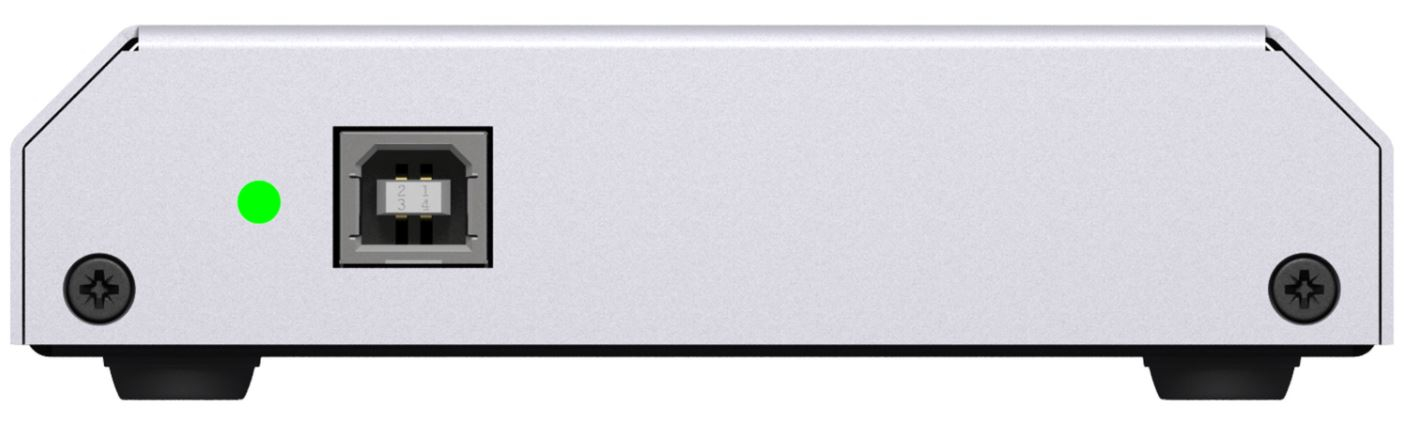

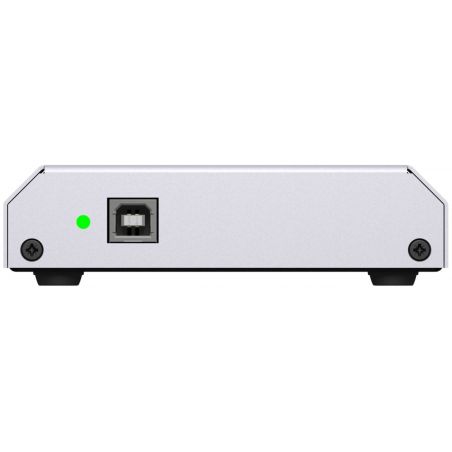

-Interface : USB 2.0, auto-alimentée
-Livrée avec DIGICheck, la suite de test et d'analyse audio de RME
