RME
HDSPe MADI

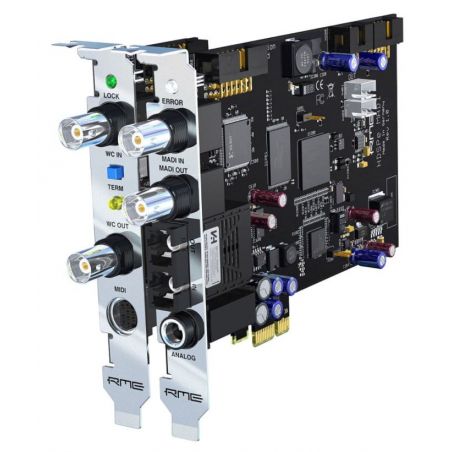

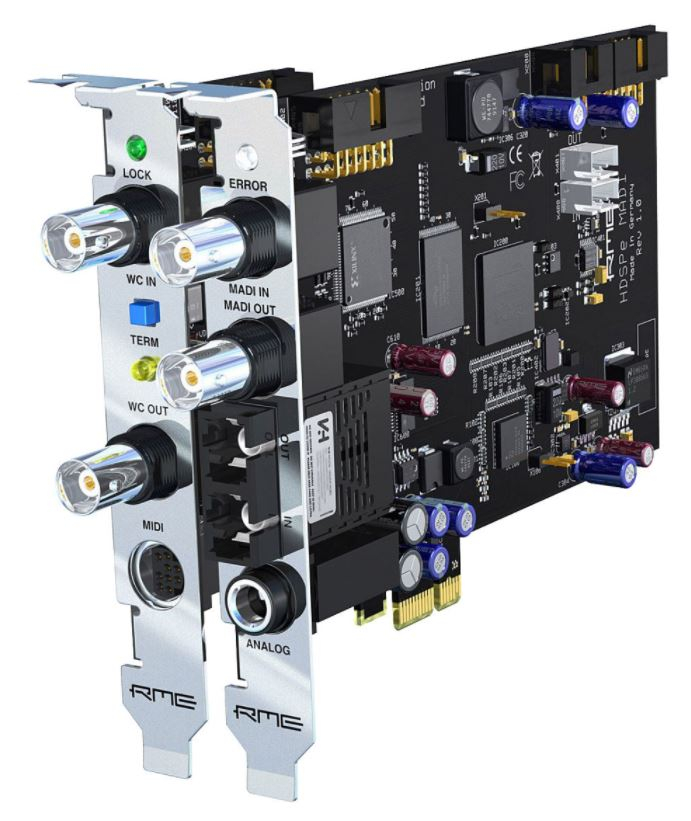

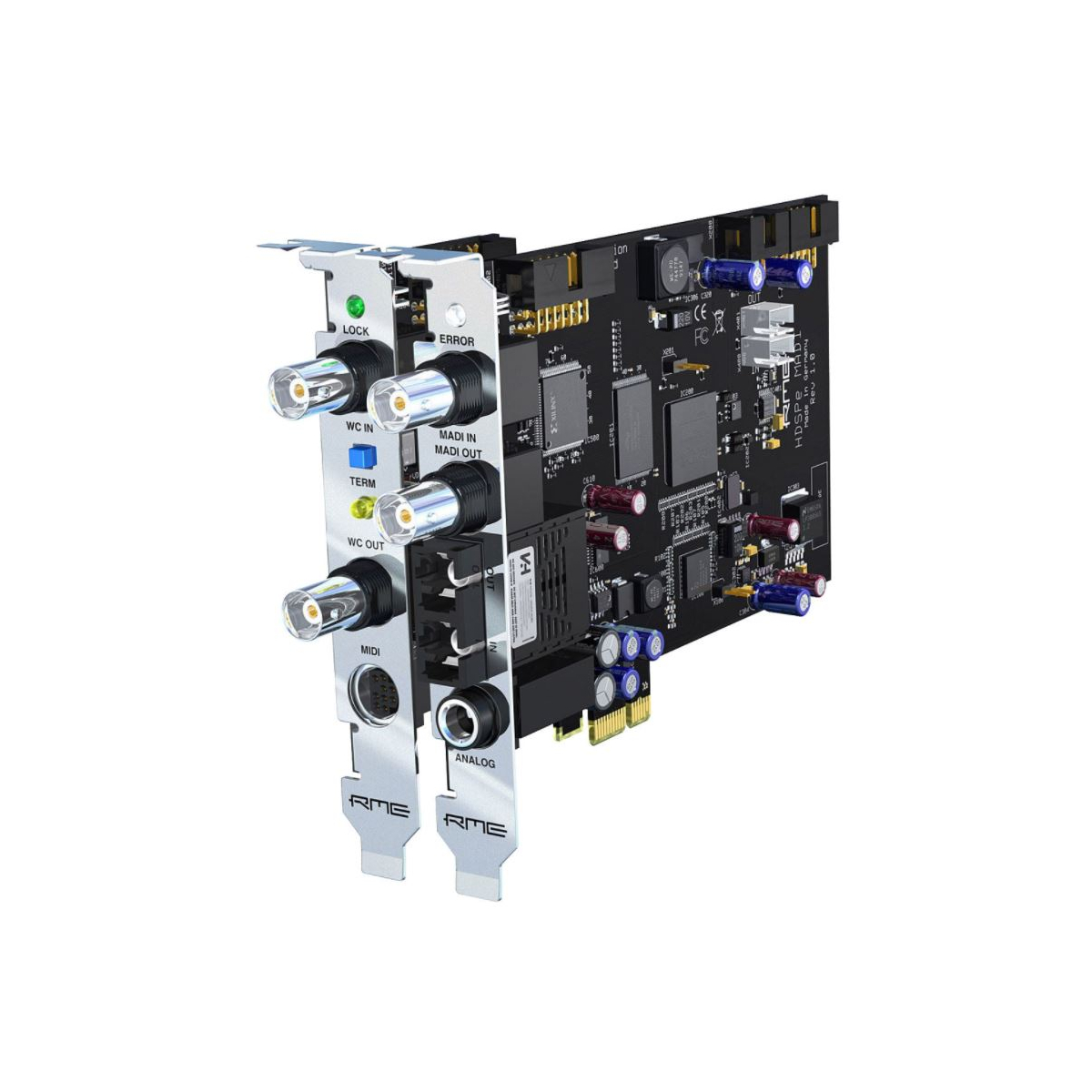

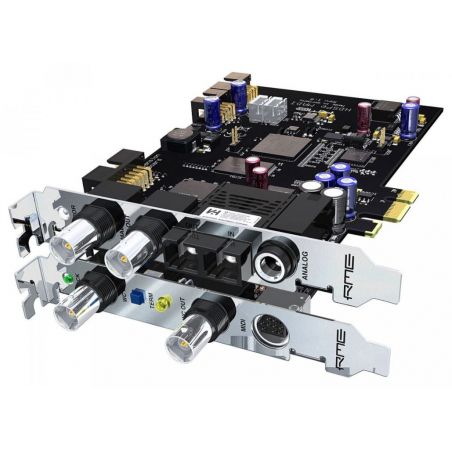

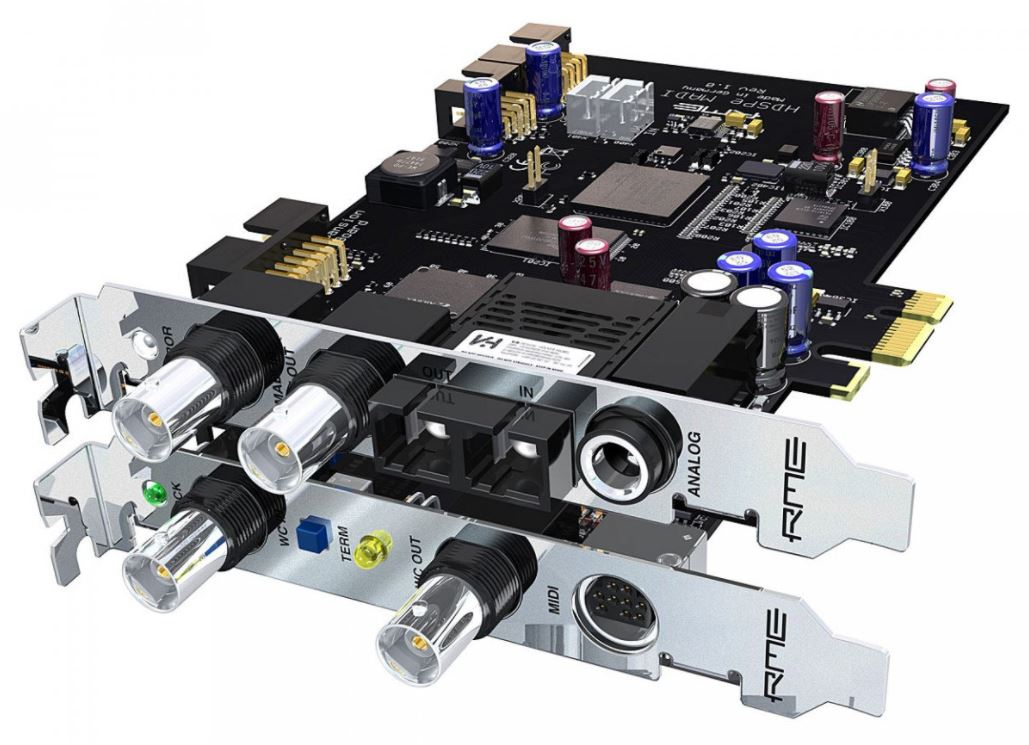

Cette carte PCI Express utilise  tous les avantages du format MADI, l'interface audio multicanal des professionnels, offrant 64 canaux d'audio 24 bits à une fréquence d'échantillonnage allant jusqu'à 48 kHz, 32 canaux jusqu'à 96 kHz et 16 canaux jusqu'à 192 kHz. La transmission se fait par une seule ligne, soit coaxiale avec des fiches BNC, soit par un câble en fibre. Dans les deux cas, il est possible d'obtenir une longueur de câble de plus de 100 mètres.

Par rapport à la carte HDSP MADI (version PCI standard), la carte express offre quelques nouvelles fonctionnalités : La prise en charge de fréquences d'échantillonnage supérieures à 96 kHz, davantage de fonctionnalités dans TotalMix (phase et bouclage interne par canal, gain de +6 dB pour les sorties matérielles), et la prise en charge directe de l'option Time Code. Le HDSPe MADI offre des latences encore plus faibles, ce qui fait de la carte le partenaire idéal pour les applications d'enregistrement et de mixage en direct. La sortie moniteur analogique est équipée de la technologie de conversion à faible latence de l'ADI-8 QS, garantissant ainsi des valeurs SNR et THD étonnantes.

Le HDSPe MADI est entièrement compatible avec tous les appareils dotés d'une interface MADI. En combinaison avec l'ADI-648, une interface PC optique 8 x ADAT est réalisée, imbattable en termes de prix et de performance. Avec l'ADI-6432, un frontal bidirectionnel AES/EBU de 64 canaux est disponible.

Sur un PC/Mac puissant, trois HDSPe MADI peuvent être utilisées en combinaison, fournissant simultanément 192 entrées et 192 sorties sur une seule station de travail.

HDSPe MADI offre un support complet pour les modes 56 et 64 canaux et la technologie double et simple fil (trame 96k) pour 96 kHz. La prise en charge complète de 64 canaux se retrouve également dans le mélangeur matériel TotalMix FX. Les 64 entrées et 64 canaux de lecture peuvent être acheminés et mixés vers 64 sorties physiques de manière totalement libre, ce qui se traduit par un mélangeur de 8192 canaux. Avec cela, HDSPe MADI offre le routeur/mixeur le plus puissant jamais implémenté sur une carte PCI, et permet bien plus qu'une utilisation en tant que pure unité d'E/S d'ordinateur :

• Patchbay et routeur optique MADI
• Convertisseur et séparateur MADI coaxial/optique ou vice versa
• Redistributeur, patchbay et routeur MADI.
• TotalMix peut être entièrement contrôlé à distance via MIDI. En outre, le matériel offre des indicateurs de niveau RMS et de crête pour un contrôle total de 192 canaux audio avec une charge minimale du processeur.

Alors que la plupart des appareils basés sur MADI nécessitent une horloge word ou une ligne AES supplémentaire, le Hammerfall DSP MADI (comme l'ADI-648) utilise SteadyClock(TM) pour extraire l'horloge de référence à la gigue la plus faible directement à partir du signal MADI, ce qui rend les connexions longue distance encore plus pratiques. Comme d'habitude chez RME, le HDSPe MADI offre d'autres fonctions intéressantes. Par exemple, une sortie ligne/casque analogique 24 bits/96 kHz avec une plage dynamique de 116 dB pour un contrôle direct de tous les signaux d'entrée et de sortie.

La carte d'extension incluse comporte une entrée/sortie word clock (BNC) et une entrée/sortie MIDI. L'entrée word clock est isolée galvaniquement par un transformateur et fonctionne automatiquement sur des signaux à vitesse simple ou double. L'E/S MIDI offre deux entrées et sorties MIDI totalement indépendantes via un câble de rupture (4 prises DIN). Un port MIDI virtuel permet une transmission directe des données MIDI via MADI.

RME utilise une mémoire de configuration pour les réglages les plus importants de la carte. Au lieu de fonctionner dans un mode par défaut à la mise sous tension de l'ordinateur jusqu'au chargement du pilote, la HDSPe MADI active la dernière fréquence d'échantillonnage, la configuration maître/esclave et le format MADI utilisés immédiatement à la mise sous tension. Cela élimine les bruits parasites et les problèmes de réseau d'horloge lors de la mise sous tension ou du redémarrage de l'ordinateur.

Logiciel inclus :
DIGICheck pour Windows : Analyseur spectral, mesureur de niveau professionnel pour 2, 8 ou 64 canaux, Vector Audio Scope, divers autres outils d'analyse audio. Pilotes : Windows 2000/XP/Vista/64 (fonctionnement multi-client ASIO complet de WDM, GSIF 2.0 et ASIO 2.0), Mac OS X Intel (Core Audio et Core MIDI). Grâce à la technologie de mise à jour flash de RME, les futures améliorations, ajustements et corrections de bogues du firmware peuvent être installés facilement à tout moment.

Caractéristiques techniques :

-Dispositif d'extrémité PCI Express à 1 voie (pas de pont PCI Express vers PCI), révision 1.1.
-Vitesse de ligne de 2,5 Gbps
-Communication full-duplex par paquets (taux de transfert jusqu'à 500 Mo/s)
-Tous les paramètres sont modifiables en temps réel
-Contrôle automatique et intelligent de l'horloge maître/esclave
-Sources de synchronisation : MADI coaxial, MADI optique, word clock, interne
-Varipitch : par signal d'entrée ou word clock
-Fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, variable (Sync/word clock)
-Plage de fréquences d'échantillonnage : MADI : 32 kHz - 96 kHz, word clock : 27 kHz - 200 kHz
-Jitter : < 1 ns, interne et toutes les entrées
-Sensibilité jitter : Le PLL fonctionne sans problème même à 100 ns de gigue.
-Livré avec DIGICheck : l'outil ultime de mesure, d'analyse et de test
-Entrée MADI optique, MADI coaxiale (BNC), 2 x MIDI, word clock (BNC)
-Sortie MADI optique, MADI coaxiale (BNC), 2 x MIDI, word clock (BNC), ligne analogique stéréo/téléphone.
-Entrée Word Clock : BNC, circuit d'adaptation du signal (fonctionnel à partir d'un signal d'entrée de 1,2 Vpp), terminaison commutable.
-Sortie Word Clock : BNC, étage pilote à faible impédance, 4 Vcàc sous 75 Ohms, résistant aux courts-circuits.
-Entrée et sortie MIDI : via quatre prises DIN à 5 broches
