RME
HDSPe AES

La HDSPe AES est la réponse de RME aux demandes des professionnels de l'audio pour une solution basée sur AES avec les caractéristiques et la qualité typiques de RME. Cette carte audio est une solution tout-en-un parfaite pour les utilisateurs professionnels dans les domaines de la diffusion, de la télévision, du théâtre, de la scène/PA - et dans tout studio professionnel.

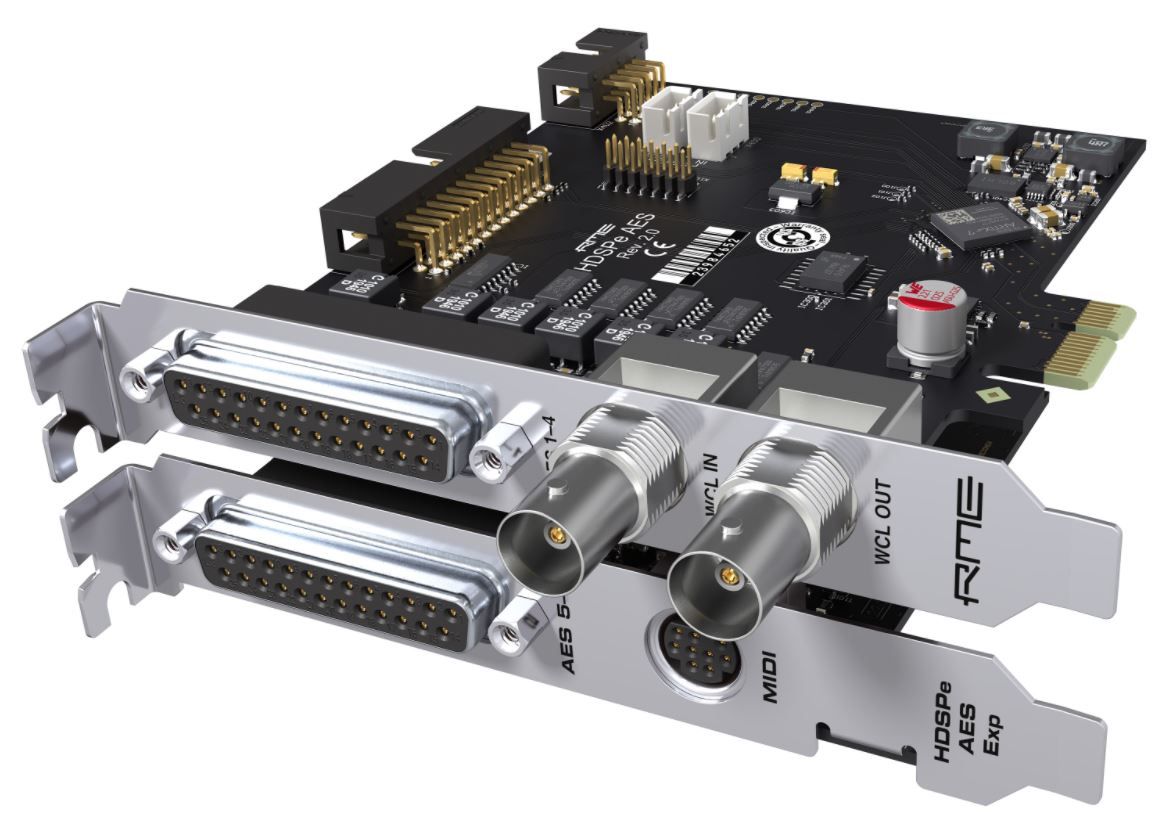

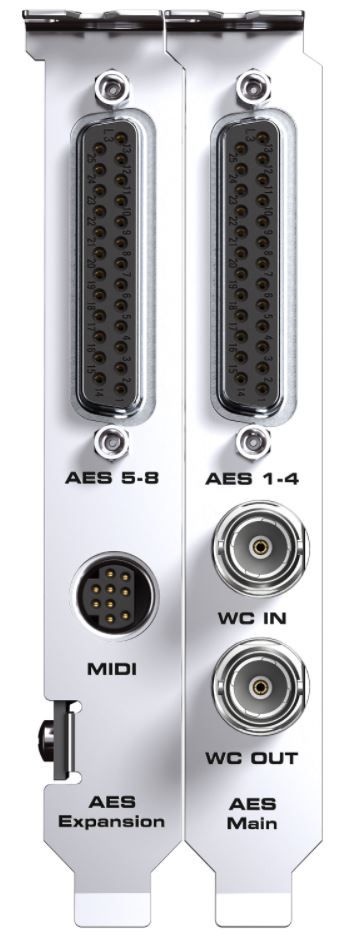

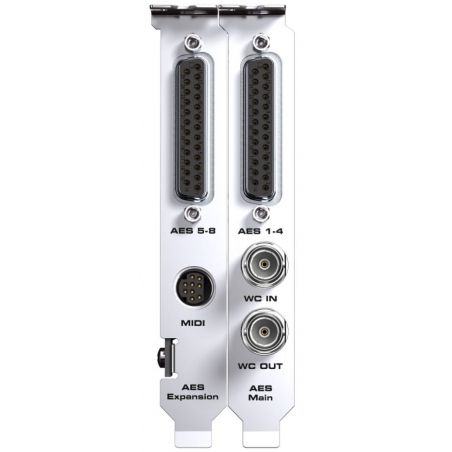

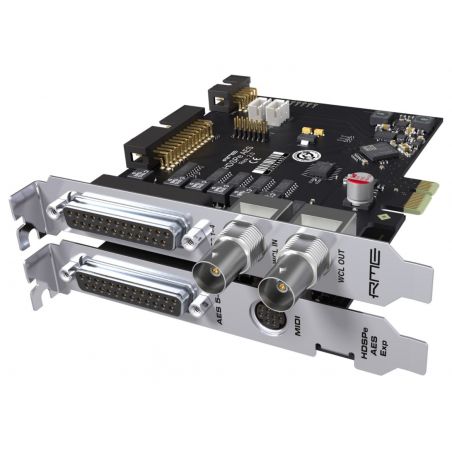

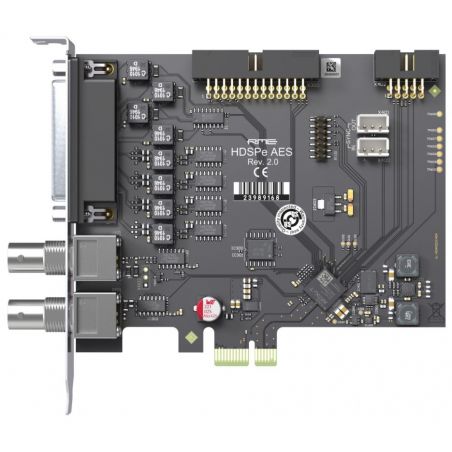

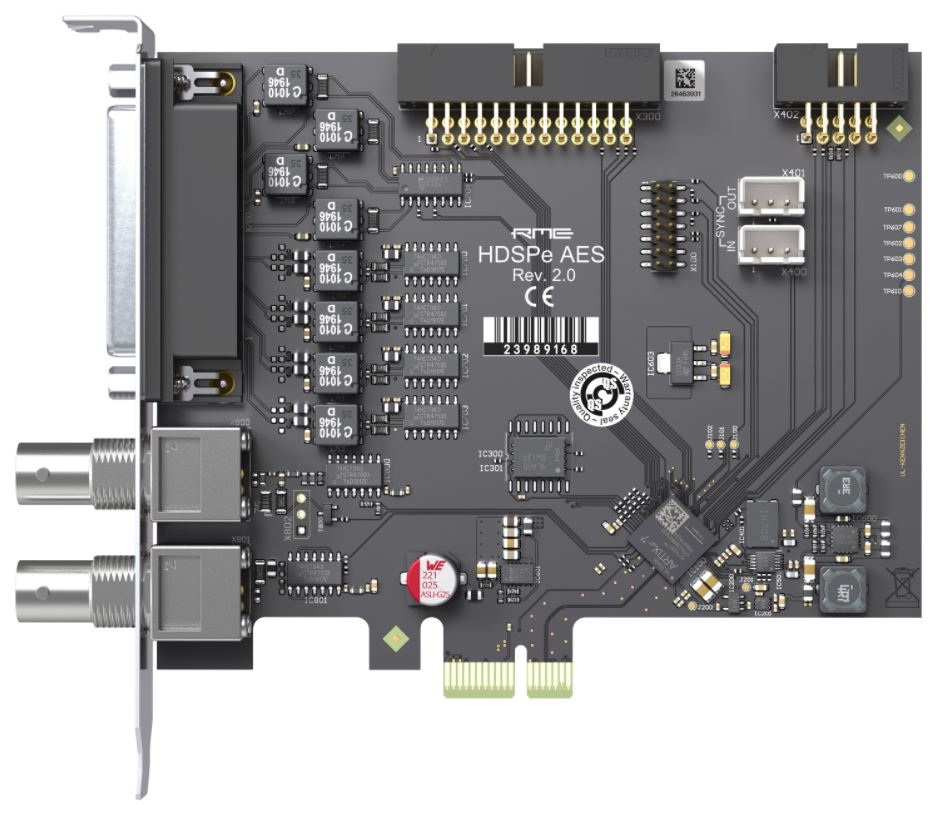

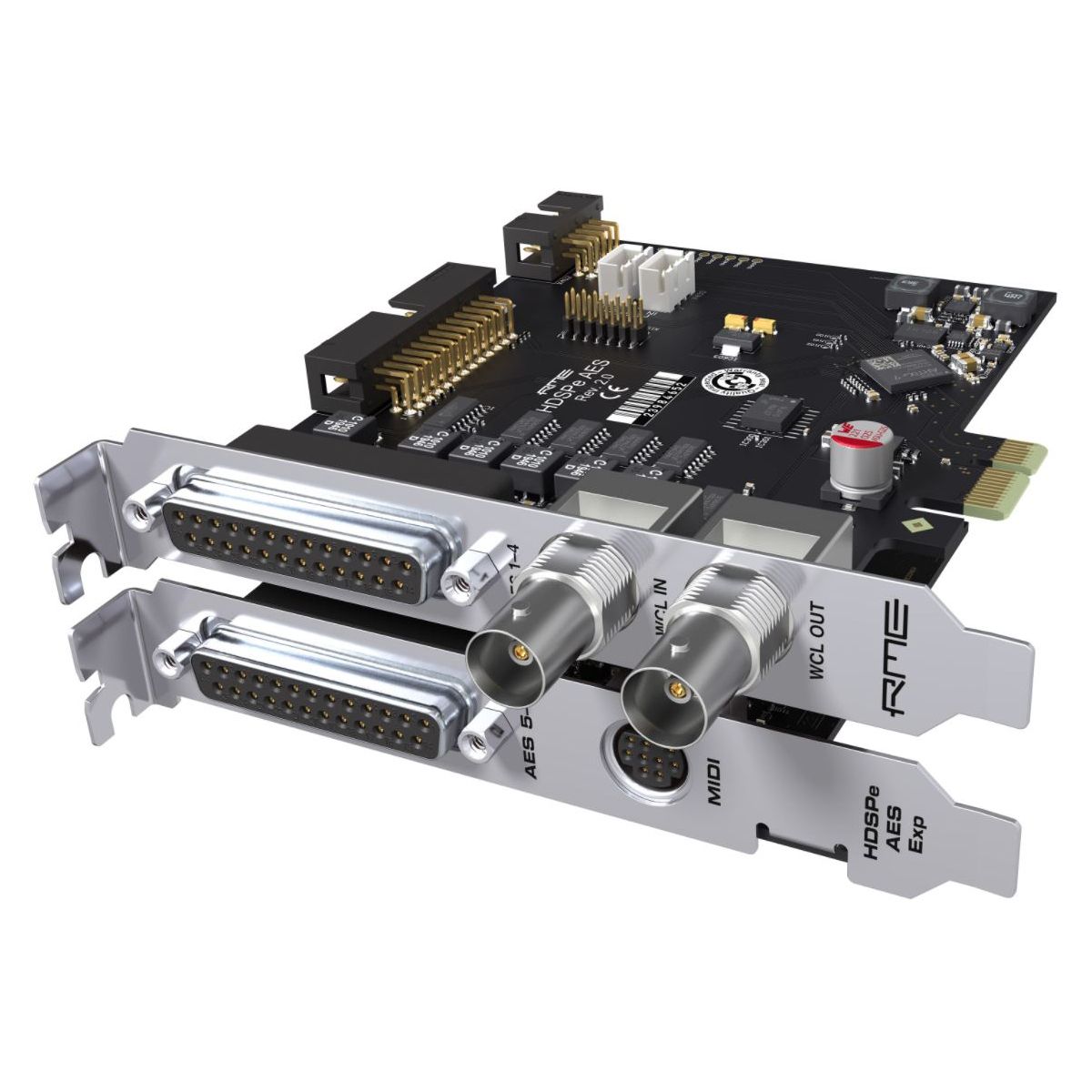

La carte mère de la carte contient une entrée/sortie word clock et un connecteur D-sub 25 broches, fournissant quatre entrées AES et quatre sorties AES via un câble breakout numérique standard (brochage Tascam). L'entrée word clock sensible fonctionne automatiquement sur les signaux Single, Double et Quad Speed. La carte d'extension ajoute les canaux audio 9-16 et un connecteur pour un câble breakout MIDI avec deux E/S MIDI (quatre connecteurs DIN 5 broches). Elle ne nécessite pas d'emplacement PCIe.

La carte n'est pas basée sur un pont PCI vers PCI Express, qui ajouterait simplement PCIe à la technologie PCI existante. Il s'agit d'une solution PCI Express authentique nouvellement développée, qui tire donc pleinement parti du nouveau format, en réalisant des gains de performance significatifs en matière d'audio multipiste et de latence minimale.

• Prise en charge de 192 kHz avec un nombre total de canaux
• Support natif pour le transfert Double et Quad Wire
• Conversion directe entre ces formats
• SteadyClock pour une suppression maximale de la gigue et une régénération de l'horloge
• Interface utilisateur intuitive et claire
• TotalMix : Mélangeur 512 canaux avec résolution interne de 42 bits
• 48 indicateurs de niveau Peak/RMS, calculés par le matériel.

Le mélangeur TotalMix basé sur DSP permet à l'AES de router et de mixer librement les 16 entrées et les 16 canaux de lecture vers les 16 sorties physiques, offrant ainsi des capacités de monitoring extraordinaires. Il est possible de créer jusqu'à 8 sous-mixages stéréo totalement indépendants. Les routages peuvent être copiés et collés, les faders regroupés et groupés, ce qui, avec l'étonnante fenêtre matricielle, transforme l'AES en un redistributeur, un patchbay, un routeur, un convertisseur et un splitter puissant et facile à utiliser. La table de mixage matérielle est entièrement contrôlable par MIDI. De plus, le matériel DSP calcule les indicateurs de niveau RMS et de crête pour les 48 canaux audio, sans charge CPU mesurable.

L'option Time Code peut être utilisée avec le HDSPe AES pour se synchroniser avec le LTC et la vidéo. Grâce à SteadyClock(TM), le TCO extrait non seulement les positions absolues du LTC, mais aussi une horloge mot très propre à faible gigue du LTC et de la vidéo.

Les paramètres les plus importants de la carte sont stockés sur la carte elle-même. Plutôt que de fonctionner dans un mode par défaut entre le moment où l'ordinateur est allumé et celui où le pilote est chargé, la carte active immédiatement la dernière fréquence d'échantillonnage, la configuration maître/esclave et le format AES utilisés, éliminant ainsi tout bruit de démarrage ou problème dans le réseau d'horloge, tant au démarrage qu'au redémarrage du système.

Une boîte de dérivation 19" est également disponible en option. Sa conception innovante comporte des E/S XLR accessibles par l'avant ou l'arrière d'un rack, selon le choix de l'utilisateur. Le BOB-32 est doté de connecteurs D-sub avec un brochage Tascam et Yamaha, et peut donc être utilisé avec d'autres appareils comme boîtier d'extension de rack numérique.

L'interface PCI Express du système HDSPe est basée sur la spécification de base PCI Express v 1.1. Elle représente un dispositif d'extrémité PCI Express à 1 voie et supporte une vitesse de ligne de 2,5 Gbps. Grâce à la communication full duplex basée sur les paquets, la carte offre un taux de transfert allant jusqu'à 500 Mo/s - 250 Mo/s dans chaque direction.

Caractéristiques techniques :

-Dispositif d'extrémité PCI Express à 1 voie (pas de pont PCI Express vers PCI), révision 1.1.
-Vitesse de ligne de 2,5 Gbps
-Communication full-duplex par paquets (taux de transfert jusqu'à 500 Mo/s)
-Tous les paramètres : modifiables en temps réel
-Contrôle automatique et intelligent de l'horloge maître/esclave
-Monitoring Zero Latency amélioré pour des sous-mixages sans latence et un monitoring direct ASIO parfait
-Sources de synchronisation : 8 x AES, word clock, interne
-Varipitch : par signal d'entrée ou word clock
-Fréquences d'échantillonnage : 32 kHz jusqu'à 192 kHz, variable (Sync/word clock)
-Plage de fréquences d'échantillonnage : AES : 28 kHz - 204 kHz, word clock : 28 kHz - 204 kHz
-Jitter : < 1 ns, interne et toutes les entrées
-Sensibilité jitter : Le PLL fonctionne même à 100 ns de gigue sans problème.
-Livré avec DIGICheck : l'outil ultime de mesure, d'analyse et de test
-Entrée 8 x AES, 2 x MIDI, word clock (BNC)
-Sortie 8 x AES, 2 x MIDI, word clock (BNC)
-Entrée word clock : BNC, circuit d'adaptation du signal (fonctionnel à partir d'un signal d'entrée de 1,2 Vpp), -terminaison par cavalier.
-Sortie word clock : BNC, étage pilote à faible impédance, 4 Vcàc sous 75 Ohms, résistant aux courts-circuits.
-Entrée et sortie MIDI : via quatre prises DIN à 5 broches
