Audiophony PA

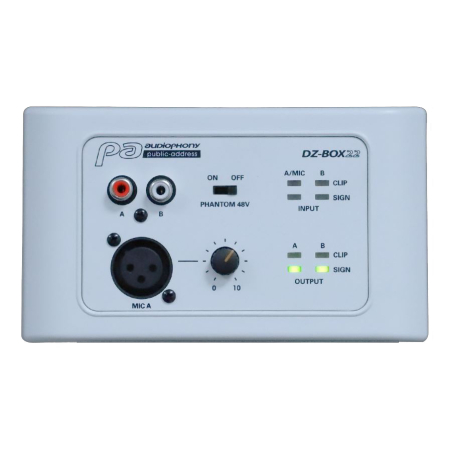

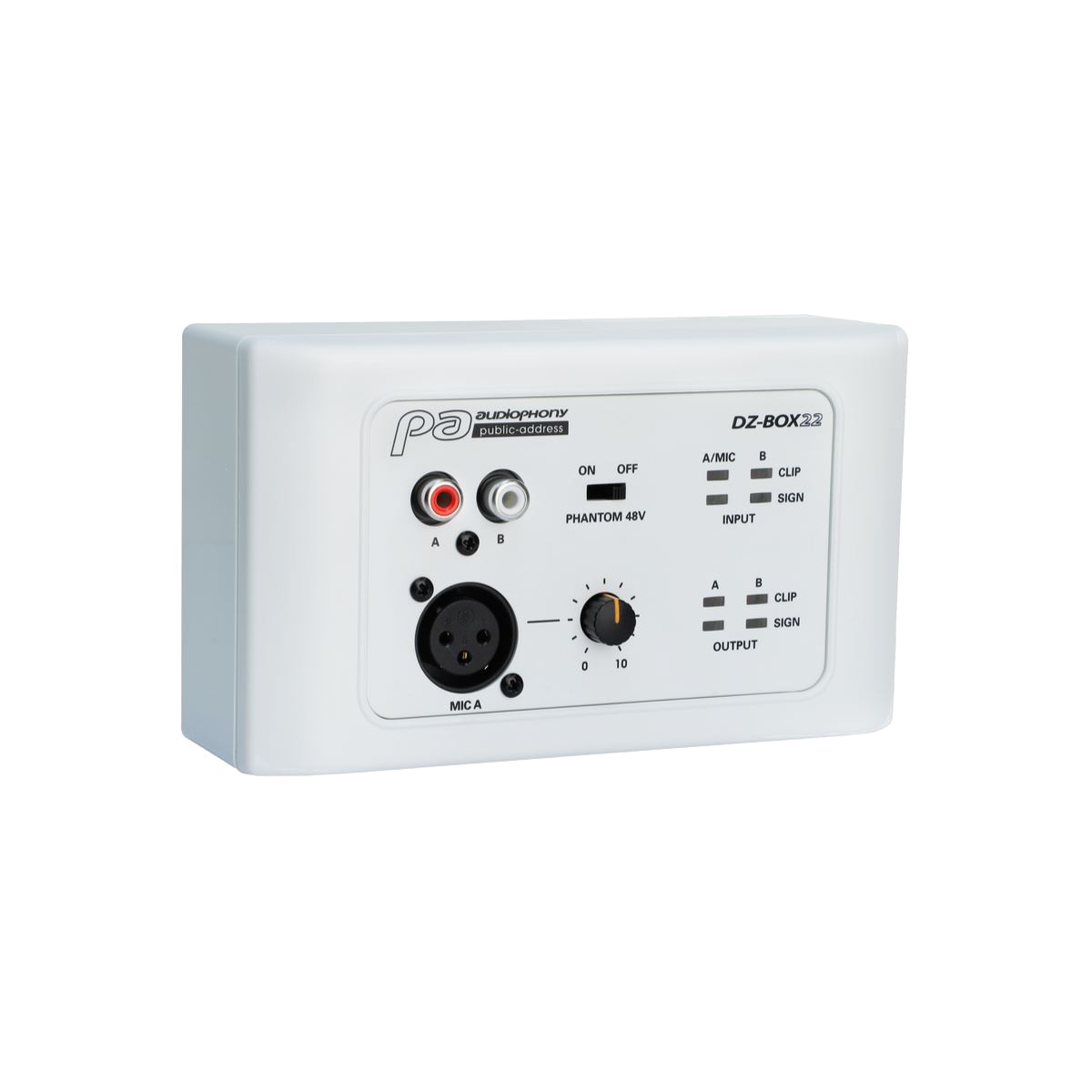

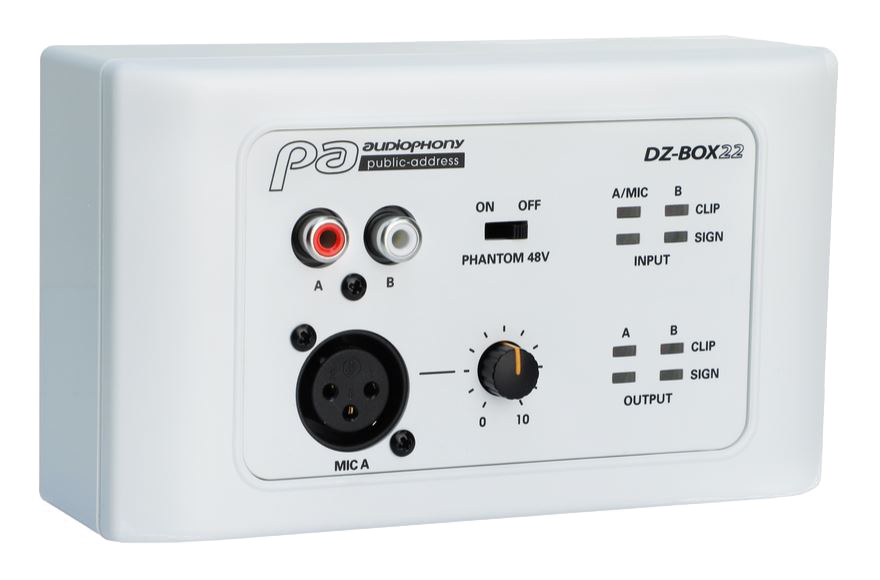

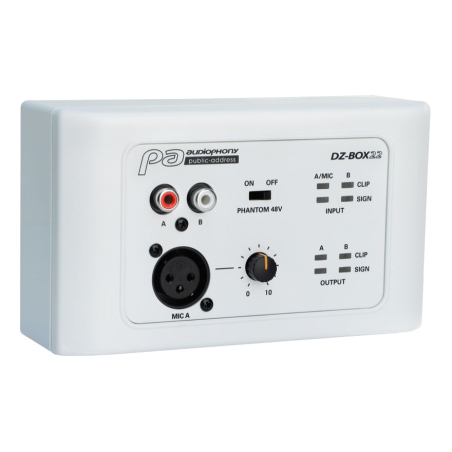

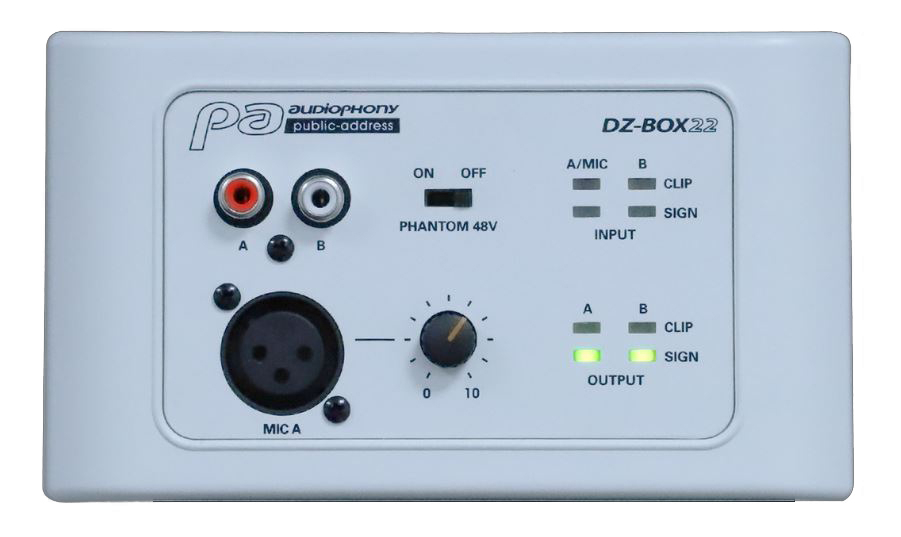

DZ-BOX22

Caractéristiques :

• 2 entrées analogiques Micro ou ligne
• Possibilité de renommer le nom du boîtier sur le logiciel
• Connexion XLR ou RCA
• 2 sorties analogiques symétriques sur bornier à l’arrière
• Réglage de la sensibilité du micro
• Switch alimentation phantom
• Led indicateurs signal et clip pour les entrées et sorties
• Port RD pour connecter aux voies digitales 9/10, 11/12 de la matrice DZ-MATRIX*.

*Utiliser du câble CAT5e ou CAT6 d’une longueur de 100 m maximum.

Informations :

Analogique I/O 8 x 8

-Connecteurs : Euroblock 8 x 3 broches, pas de 5 mm
-CODEC : CS5368-CQZ 24 bits, 48K A/D, CS5368-CQZ 24 bits, 48K D/A

Entrées

-Symétriques
-Connecteurs : XLR 3 broches et RCA
-Impédance d’entrée : 5.1 KΩ
-HD+N : < 0.01 % typ 20 – 20 kHz, 0 dBu
-Niveau maximal d’entrée : 20 dBu
-Réponse en fréquence : 20 Hz ~ 20 kHz +/- 1.5 dB
-Gamme dynamique : -107 dB max., Pondération A
-Distorsion de croisement : -87 dB max. Pondération A

Sorties

-Symétriques
-Connecteurs : 2 borniers 3 broches pas de 5 mm
-Impédance : 240 Ohms
-Niveau maximum de sortie : +20 dBu
-Réponse en fréquence : 20 Hz ~ 20 kHz +/- 1.5 dB
-Gamme dynamique : -107 dB max., Pondération A
-Distorsion de croisement : -87 dB max. Pondération A

Indicateurs

-Signal : -30 dBu, LED verte
-Clip : +17 dBu, LED rouge

Ports

Réseau RD vers DZ-MATRIX, RJ45, 100 m maximum de câble CAT 5E(ou supérieur)

Dimensions

L x H x P : 147 x 86 x 47 mm
