Tascam
DR-70D

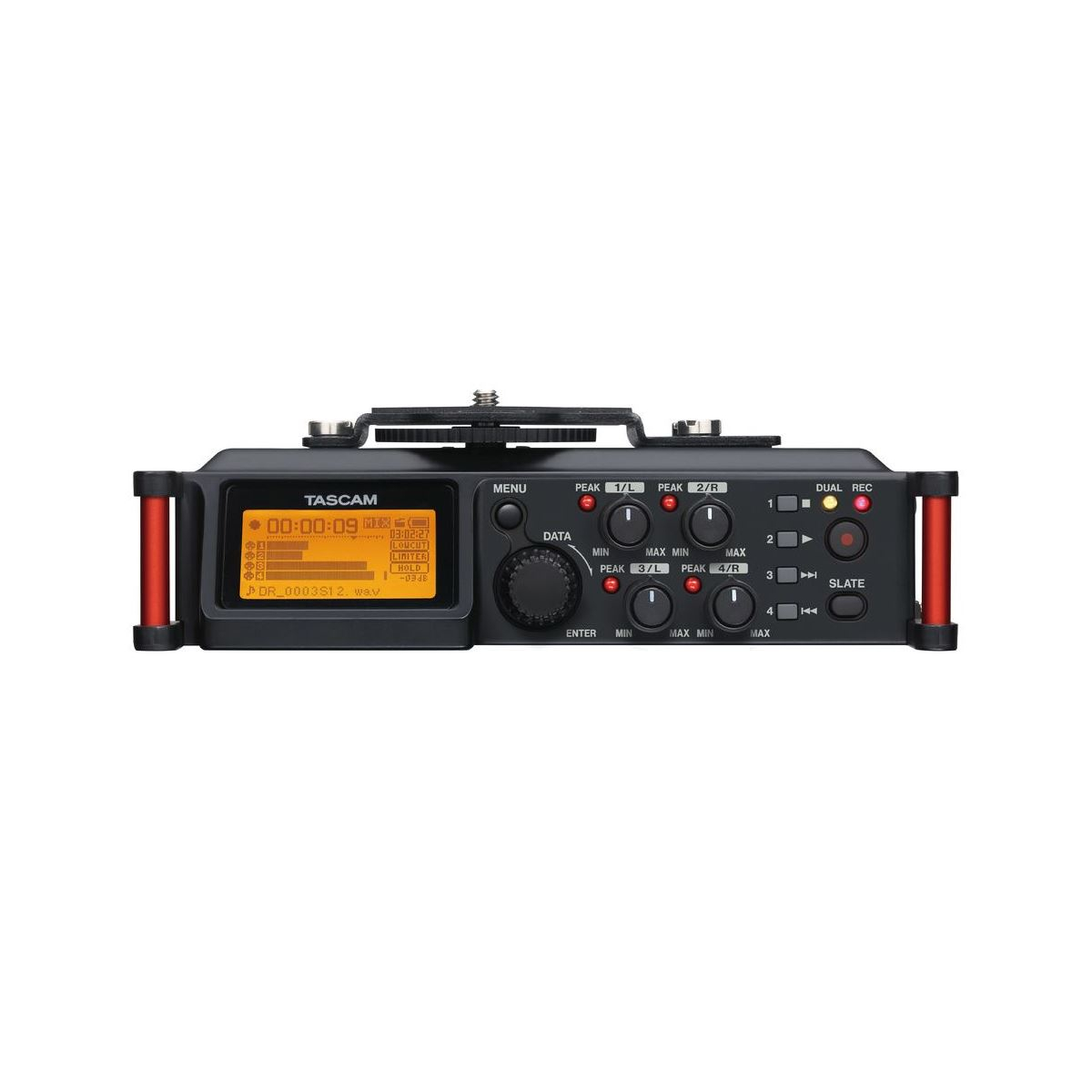

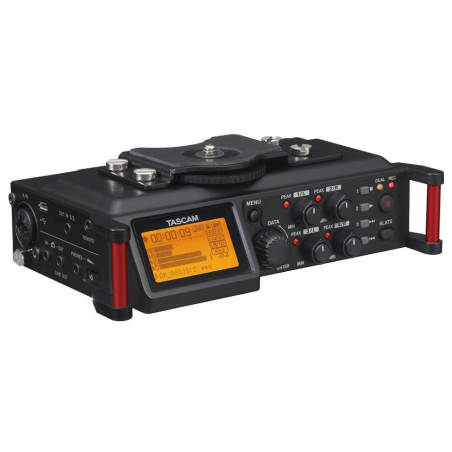

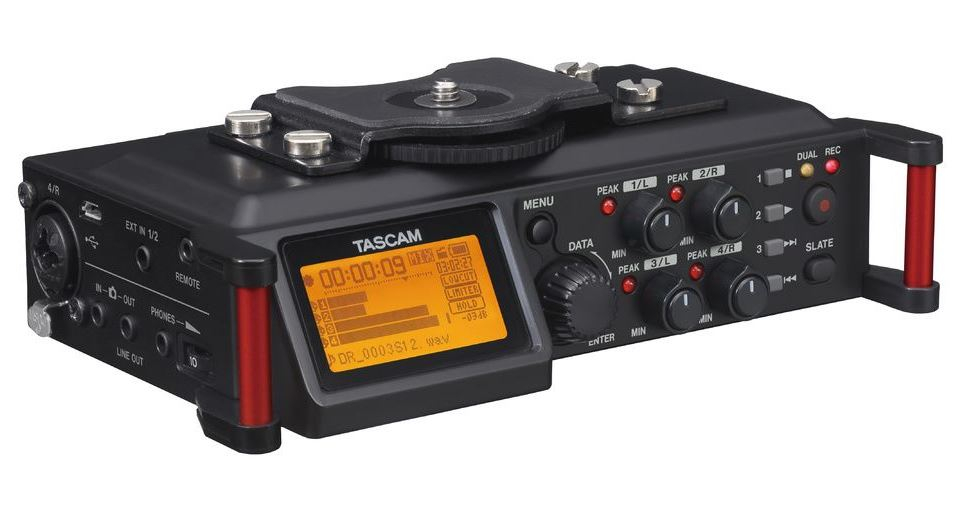

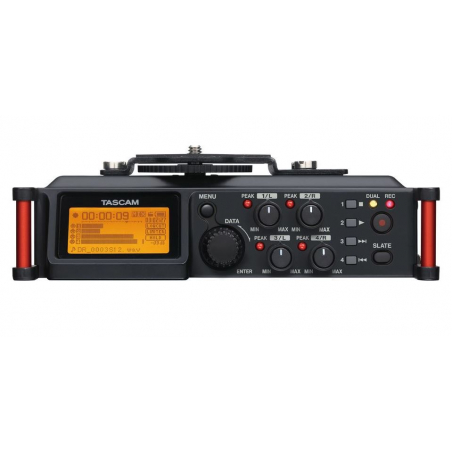

Enregistreur  PCM DR-70 Tascam pour DSLR :

Grâce à ses deux microphones intégrés, le DR-70D est instantanément prêt à l'utilisation dans les cas de figure habituels. Il offre de plus quatre entrées sur connecteur Combo (mixte XLR/jack TRS), utilisables pour enregistrer quatre signaux audio d'excellente qualité issus de microphones professionnels. Il est équipé d'une sortie audio, ce qui permet d'enregistrer le signal stéréo mixé dans l'enregistreur sur l'appareil photo lui-même, afin de faciliter le montage ultérieur, en complément de la fonction Slate de l'enregistreur. Il est également possible, dans le sens inverse, d'écouter sur l'enregistreur le signal audio issu de l'appareil photo.

Le DR-70D est équipé de préamplis micro de haute qualité, difficiles à saturer, avec filtre passe-haut et limiteur intégrés. Il gère les signaux micro au format MS (Mid/Side), offre une tension d'alimentation fantôme 24 ou 48 Volts pour les micros statiques, et offre de nombreuses fonctions, habituelles ou plus rares, afin de faciliter la prise de son, l'écoute et le traitement ultérieur des pistes son.

• Enregistreur audio compact de qualité professionnelle, conçu pour une utilisation avec un appareil réflex numérique (DSLR)
• Utilise comme support d’enregistrement une carte SD/SDHC/SDXC (capacité : jusqu’à 128 Go)
• Circuits d’entrée assurant un enregistrement de haute qualité, grâce à la technologie de préamplis micro HDDA (High Definition Discrete Architecture), exclusivité Tascam
• Amplificateurs opérationnels NE5532 (identiques à ceux utilisés sur le DA-3000), pour des performances audio exceptionnelles
• En plus de l’enregistrement stéréo ordinaire, il est possible d’enregistrer simultanément quatre canaux
• Mixage des quatre canaux sous forme de signal stéréo
• Réglage de niveau d’enregistrement indépendant sur les entrées 1 à 4
• Fonction Dual Recording (« enregistrement en double »), permettant d’enregistrer simultanément le même signal à deux niveaux différents, sous la forme de deux fichiers distincts
• Enregistrement à une fréquence d’échantillonnage de 44,1/48/96 kHz, résolution numérique 16/24 bits, PCM linéaire (format WAV)
• Prise en charge du format BWF (Broadcast Wave Format) comme format d’enregistrement WAV

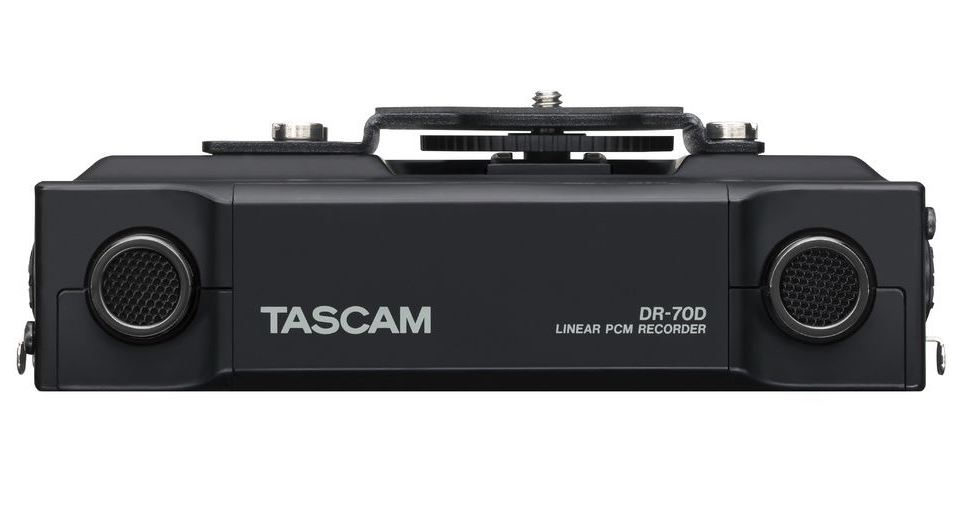

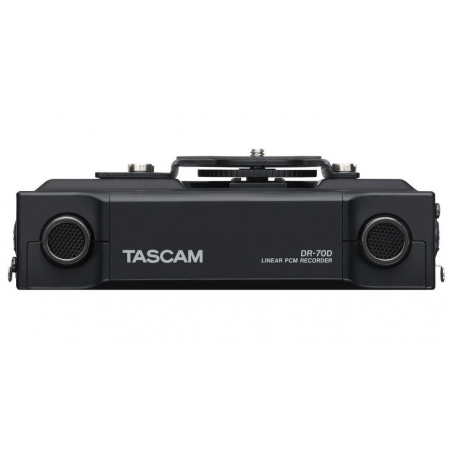

• Deux microphones omnidirectionnels intégrés
• Les 4 entrées sur Combo (XLR/jack) peuvent fournir une tension d’alimentation fantôme (+24 V / +48 V)
• Niveau maximal d’entrée : +24 dBu (réserve dynamique : 20 dB)
• Entrée asymétrique supplémentaire pour les canaux 1 et 2 (sur mini-jack 3,5 mm), compatible avec les microphones demandant une tension d’alimentation de type « plug-in », ce qui permet d’utiliser des micros vidéo et autres microphones de niveau de sortie élevé
• Filtre passe-haut réglable (fréquence de coupure 40, 80, 120, 180 ou 220 Hz), afin d’atténuer les bruits parasites dans le grave
• Limiteur commutable afin d’éviter tout écrêtage
• Transmission du signal audio vers un appareil photo numérique, pour enregistrement
• Entrée « Camera », permettant d’enregistrer le son témoin provenant de l’appareil photo numérique
• Décodage MS commutable, pour utilisation avec couple de micros de type Mid-Side
• Fonction « Slate Tone » (automatique/manuelle) simplifiant la synchronisation des fichiers vidéo lors du montage
• Possibilité de créer un nouveau fichier pendant l’enregistrement, manuellement ou selon la taille du fichier audio

• Délai réglable, éliminant le décalage temporel provoqué par les différences de distance entre deux sources sonores
• Touche QUICK, facilitant l’accès à différentes fonctions
• Fonction Fonction « Slate Tone » pratique pour aller directement à tel ou tel emplacement du fichier
• Égaliseurs en lecture, et fonction d’alignement de niveau pour optimiser la sensation de niveau sonore subjectif
• Format de nom de fichier configurable pour utiliser un mot de base défini par l’utilisateur, ou la date
• Fonction Resume, mémorisant l’endroit où la lecture a été suspendue avant extinction de l’appareil
• Sortie ligne et sortie casque séparées, sur mini-jack 3,5 mm, avec réglages de niveaux distincts
• Jack Remote dédié, pour utilisation de télécommande RC-10 ou RC-3F (vendue séparément)
• Touche Hold, verrouillant les commandes afin d’éviter toute sollicitation accidentelle
• Touches silencieuses

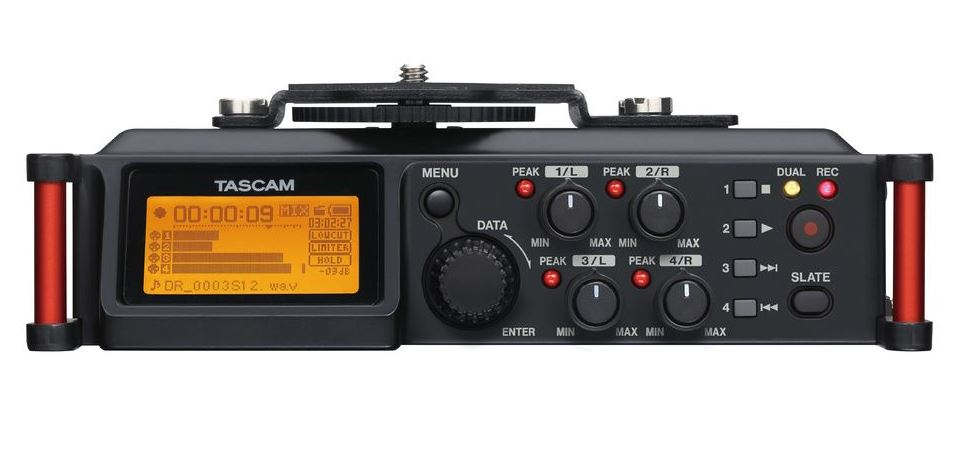

• Affichage sur écran à cristaux liquides 128 x 64 pixels rétro-éclairé
• Port USB 2.0
• Filetage pour pied (pas ¼ de pouce) sur le fond, pour fixation de l’appareil sur trépied
• Support spécial DSLR, pour mise en place et démontage facile sur l’appareil photo
• Montage sur sabot (accessible si le support DSLR n’est pas utilisé)
• Poignées sur les côtés avant gauche et droit, protégeant l’écran et utilisables pour fixer une sangle d’épaule
• Alimentation par 4 piles de type AA (LR06), adaptateur secteur (Tascam PS-P520E, vendu séparément), pack batterie externe (Tascam BP-6AA, vendu séparément) ou tension d’alimentation via bus USB

Généralités
Support d’enregistrement : Cartes SD (64 Mo – 2 Go), Carte SDHC (4–32 Go), Carte SDXC (48–128 Go)
Formats d’enregistrement/lecture WAV : 44,1/48/96 kHz, 16/24 bits, BWF : 44,1/48/96kHz, 16/24 bits
Nombre de canaux : 4 max. (stéréo × 2)

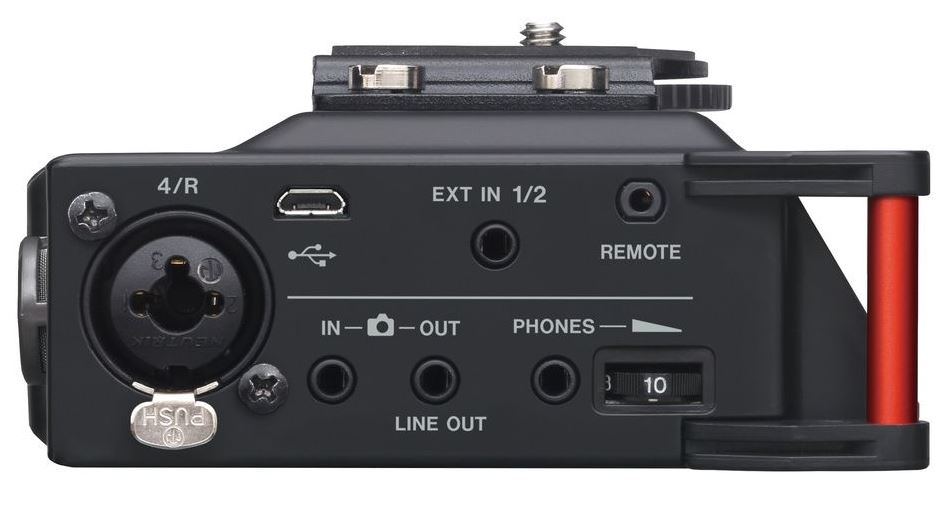

Entrées et sorties audio analogiques

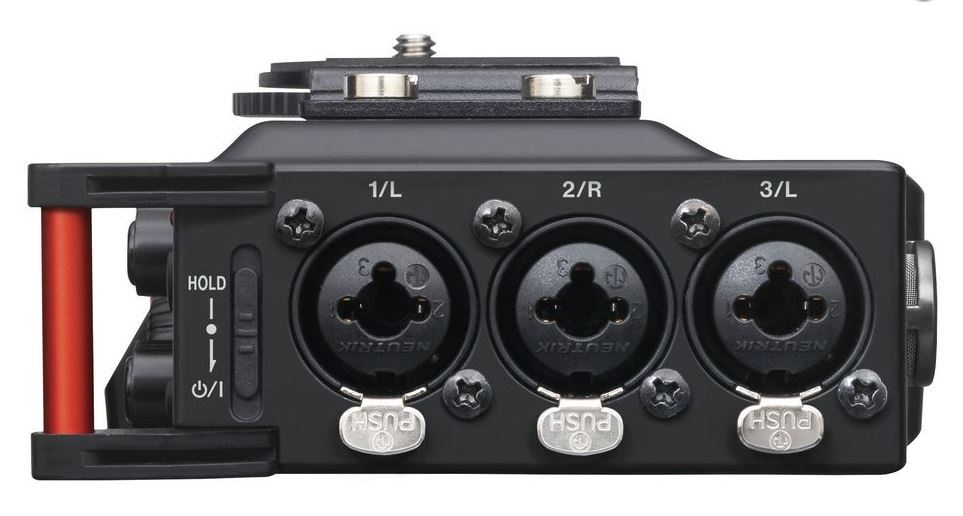

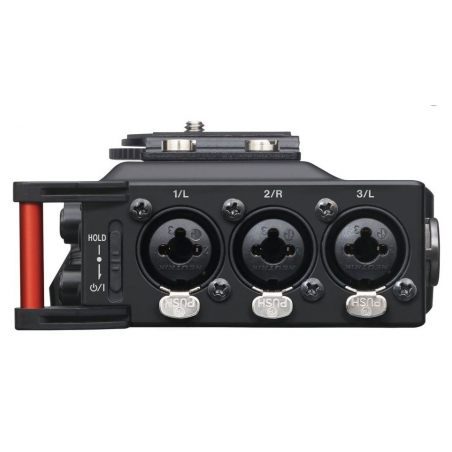

1/L, 2/R, 3/L, 4/R
XLR-3-31, jack 6,35 mm TRS standard (peut fournir une alimentation fantôme)

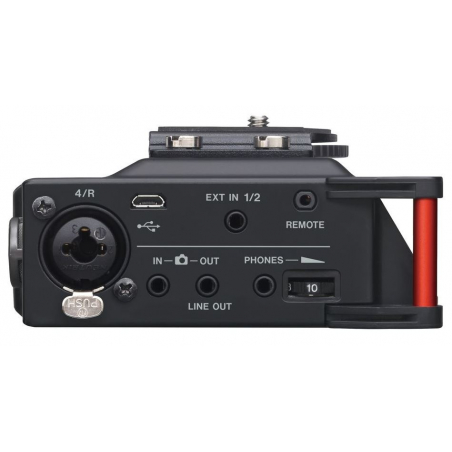

EXT IN 1/2
Mini-jack stéréo 3,5 mm (peuvent fournir une tension d’alimentation plug-in)

CAMERA IN
Mini-jack stéréo 3,5 mm

CAMERA OUT/LINE OUT
Mini-jack stéréo 3,5 mm

PHONES
Mini-jack stéréo 3,5 mm

Autres entrées et sorties
Port USB : Connecteur type Micro-B
Format USB 2.0 HIGH SPEED compatible Mass Storage Class
Entrée télécommande :  jack TRS 2,5 mm

Caractéristiques audio
Réponse en fréquence (LINE IN ou MIC IN vers LINE OUT, selon JEITA) : 20 Hz – 20 kHz +0,5/−2 dB (Fs 44,1/48 kHz), 20 Hz – 20 kHz +0,5/−3 dB (Fs 96 kHz)
Distorsion (LINE IN ouMIC IN vers LINE OUT, selon JEITA) : 0,02 % ou moins (Fs 44,1/48/96 kHz)
Rapport S/B (LINE IN ou MIC IN vers LINE OUT, selon JEITA) : 92 dB ou plus (Fs 44,1/48/96 kHz)
Niveau de bruit équivalent en entrée (EIN) : −120 dBu ou inférieur
Les valeurs sont établies conformément à la norme JEITA CP-2150


Durées d’enregistrement (carte SDHC 4 Go, heures: minutes)
WAV/BWF 16 bits/44,1 kHz (stéréo) 6:44
WAV/BWF 24 bits/96 kHz (stéréo) 2:04
Les durées d’enregistrement indiquées ci avant sont approximatives. Elles peuvent différer légèrement selon la carte SD/SDHC/SDXC utilisée. Les valeurs reflètent la durée totale d’enregistrement possible sur la carte spécifiée. Si vous enregistrez au format WAV mono, la durée maximale d’enregistrement sera doublée par rapport aux valeurs ci avant. Si vous utilisez le mode Dual/4 canaux au format WAV/BWF, la durée maximale d’enregistrement sera divisée par 2 par rapport aux valeurs ci avant.

Spécifications pour les ordinateurs connectés
Systèmes d’exploitation recommandés Windows XP, Windows Vista, Windows 7, Windows 8 (y compris 8.1), Mac OS X 10.2 et ultérieur

Alimentation et caractéristiques diverses
Alimentation : 4 piles AA (LR06) (alcalines ou accus NiMH), alimentation via le bus USB d’un ordinateur, adaptateur secteur (TASCAM PS-P515U, vendu séparément), pack piles externe (TASCAM BP-6AA, vendu séparément)
Consommation : 5 W (maximum)
Dimensions (L × H × P) : 169 mm × 55 mm × 107 mm (avec adaptateur fixé sur le dessus)
Masse : 625 g (avec les piles), 530 g (sans piles)
Température de fonctionnement : 0 à 40 °C

Durée approximative d’utilisation sur piles (en continu)
Piles alcalines (EVOLTA)
Enregistrement 2 canaux, format WAV, 44,1 kHz/16 bits 6:h00 (entrée XLR/jack TRS sélectionnée, alimentation fantôme non activée), 11h00 (entrée MIC 3/4 sélectionnée)

Accus rechargeables NiMH (eneloop)
Enregistrement 2 canaux, format WAV, 44,1 kHz/16 bits 6h15 (entrée XLR/jack TRS sélectionnée, alimentation fantôme non activée), 10h30 (entrée MIC 3/4 sélectionnée)

REMARQUE : Si vous utilisez l’alimentation fantôme, la durée maximale d’utilisation sur piles sera inférieure, et dépendra aussi du type de microphone utilisé.
