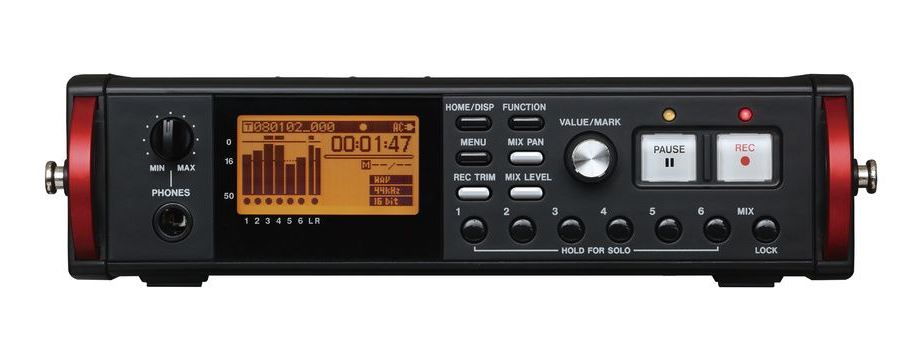

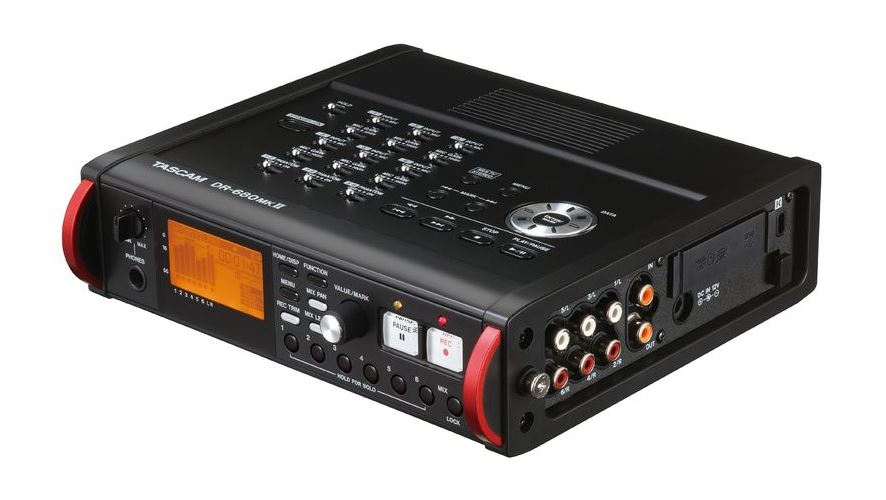

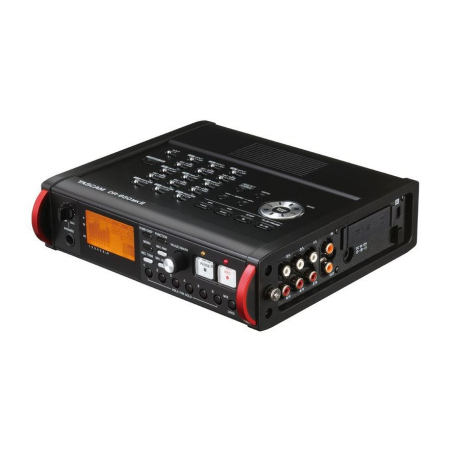

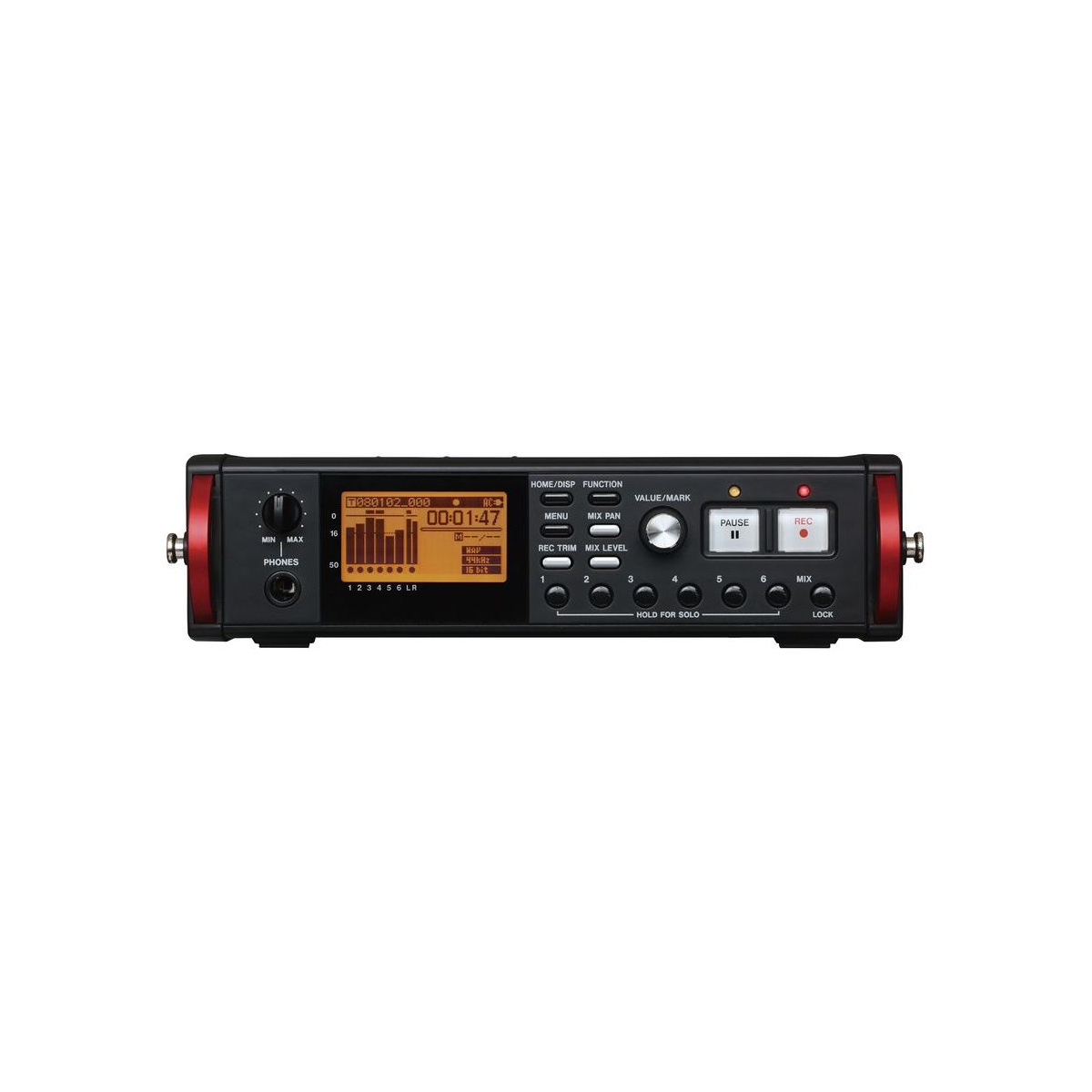

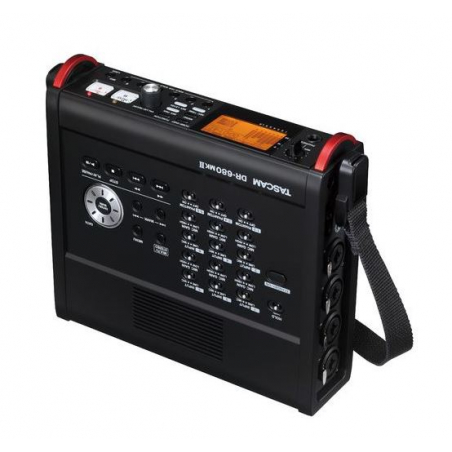

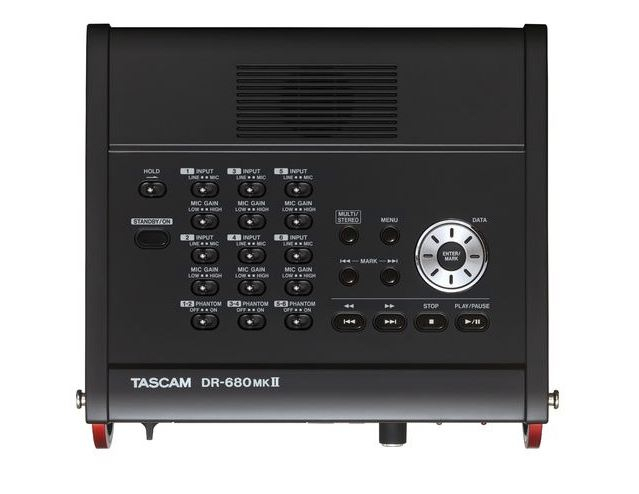

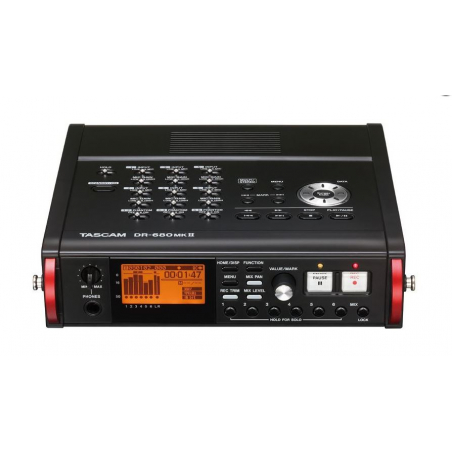

Tascam
DR-680MK2

Enregistreur pro portable DR-680MK Tascam sur carte SD, multipistes 8 canaux.

Le DR-680MKII met l'enregistrement multipiste portable à la portée de tous les musiciens : enregistrements live, sur site, Surround... Il permet d'enregistrer jusqu'à 8 pistes sur support carte SD, en qualité Broadcast WAV 96 kHz / 24 bits. Ses six entrées micro offrent jusqu'à 60 dB de gain et possèdent une alimentation fantôme, pour un enregistrement de qualité à partir de micros statiques. Les 8 pistes du DR-680MKII accueillent ces six signaux d'entrée analogiques plus ceux d'une entrée numérique S/PDIF stéréo.

Pour l'écoute des signaux enregistrés, le DR-680MKII intègre une mixette, offrant un potentiomètre de niveau et de panoramique pour chaque entrée. Le mixage stéréo de sortie peut être enregistré en même temps que les six signaux analogiques séparés qui le composent, pour une lecture stéréo rapide des sons enregistrés. Le DR-680MKII intègre un haut-parleur, pour vérification des enregistrements sans casque.

Le DR-680MKII peut également enregistrer en stéréo à une très haute définition de 192 kHz / 24 bits, pour des Masters de qualité audiophile, ou enregistrer jusqu'à quatre canaux au format MP3, occupant moins de place sur la carte, idéal pour l'enregistrement de réunions par exemple. Et vous pouvez relier deux DR-680MKII avec un câble Cascade, pour enregistrer jusqu'à 16 pistes avec alimentation sur batterie. Un adaptateur secteur est inclus.

Enregistrement/lecture

• Enregistrement mobile de haute qualité
• Dimensions compactes, utilisation facile
• Jusqu’à 8 pistes en enregistrement :
6 pistes + piste prémix stéréo interne, jusqu’en 96 kHz/24 bits
6 pistes via les entrées analogiques + 2 pistes via l’entrée numérique, jusqu’en 96 kHz/24 bits
2 pistes en 192 kHz/24 bits

• Support d’enregistrement carte SD/SDHC/SDXC, fiable et facilement disponible
• Enregistrement et lecture aux formats Broadcast WAV (BWF) et MP3
• Enregistrement multipiste MP3 (jusqu’à 4 pistes)
• Fréquences d’échantillonnage disponibles : 44,1 kHz, 48 kHz, 96 kHz, 192 kH
• Résolution numérique : 16 bits/24 bits
• Préamplis micro améliorés
• Buffer de pré-enregistrement : le fichier audio enregistré commence avant l’instant où vous avez effectivement appuyé sur la touche Record
• Fonction d’enregistrement automatique : l’appareil démarre et arrête automatiquement l’enregistrement en fonction du niveau d’entrée
• Mode d’enregistrement Dual, avec différents réglages de gain
• Fonctions de répétition de lecture
• Gestion de marqueurs (fonction Locate)

Entrées/sorties

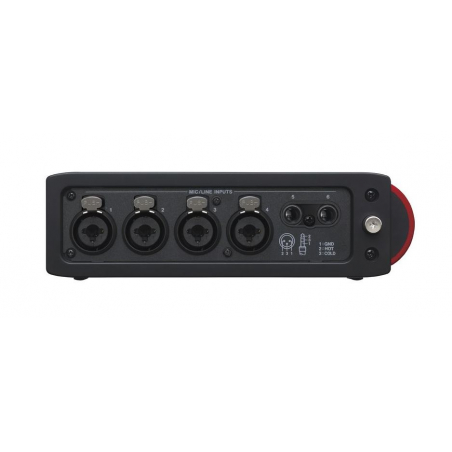

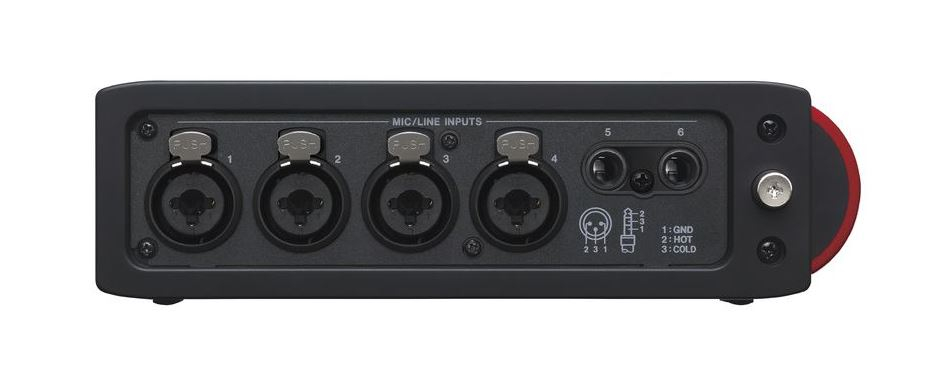

• 6 entrées analogiques symétriques, niveau micro/ligne (4 connecteurs Combo XLR/jack TRS, 2 connecteurs jack TRS)
• Alimentation fantôme +48 V (activation via sélecteur mécanique, par paires d’entrées)
• Sélecteur de gain sur chaque entrée analogique (High/Low, commutation mécanique)
• Filtre passe-haut et limiteur commutables sur chaque entrée analogique
• 6 sorties ligne asymétriques (connecteurs RCA)
• Entrée et sortie numérique stéréo (format commutable, S/PDIF ou AES/EBU)
• Sortie casque avec réglage de niveau
• Port USB 2.0 haut débit, pour transfert des données vers PC
• Fonction Cascade, permettant d’utiliser simultanément deux DR-680MKII

Autres fonctions

• Fonction Hold, verrouillant les touches, afin d’éviter toute manipulation accidentelle
• Fonction File Divide (division de fichier, pour éliminer des bruits indésirables ou extraire des parties d’un enregistrement très long, par exemple) [format WAV uniquement]
• Haut-parleur intégré, pour écoute de contrôle
• Alimentation : 8 piles AA (LR06, Alkaline, NiMH, Lithium) ou adaptateur secteur GPE248­120200­Z
• Extended operation time on batteries
• Accessoire en option : étui de transport CS-DR680 (non fourni)

Supports et formats d'enregistrement
Support d'enregistrement  : Carte SD (64 Mo – 2 Go), Carte SDHC (4–32 Go), Carte SDXC (48–128 Go)
Formats d'enregistrement et de lecture disponibles BWF : 16/24 bits, 44,1/48/96/192 kHz, WAV : 16/24 bits, 44,1/48/96/192 kHz , MP3 : 96/128/192/320 kbits/s, 44,1/48 kHz

Nombre de pistes
6 pistes + 1 piste Mix stéréo BWF : 44,1/48/96 kHz, WAV : 44,1/48/96 kHz, MP3 : 44,1/48 kHz
2 pistes BWF : 192 kHz, WAV : 192 kHz

Modes d'enregistrement disponibles selon le type de fichier
BWF : mono, stéréo, 6 canaux
WAV : mono, stéréo, 6 canaux
MP3 : mono, stéréo

Entrées et sorties audio analogiques
Entrées MIC/LINE
Connecteur Combo, mixte XLR-3-31 / jack 6,35 mm TRS
En position MIC :
Impédance d'entrée : 2,4 kΩ
Niveau nominal d'entrée GAIN LOW : –20 dBu (soit 0,11 V)
GAIN HIGH : –44 dBu (soit 6,91 mV)
Niveau maximal d'entrée GAIN LOW : +3 dBu (soit 1,55 V)
GAIN HIGH : –21 dBu (soit 0,098 V)
Niveau minimal d'entrée GAIN LOW : -51,5 dBu (soit 2,0 mV)
GAIN HIGH : -75,5 dBu (soit 0,1 mV)
En position LINE :
Impédance d'entrée : 10 kΩ
Niveau nominal d'entrée : +4 dBu (soit 1,23 V)
Niveau maximal d'entrée : +24 Bu (soit 12,3 V)
Niveau minimal d'entrée : -27,5 dBu (soit 0,05 V)

Sorties LINE
Connecteurs RCA
Impédance de sortie : 200 Ω
Niveau nominal de sortie : -10 dBV (0,3 V)
Niveau maximal de sortie : +6 dBV (2,0 V)

Sortie casque :
Jack 6,35 mm stéréo
Puissance maximale de sortie 2 x 50 mW (sur 32 Ω)
Haut-parleur intégré 500 mW (mono)

Entrées et sorties audio numériques
Entrée DIGITAL/SYNC IN
Connecteur RCA
Format IEC60958-3 (S/PDIF) ou AES3-2003/IEC60958-4 (AES/EBU), sélection automatique

Sortie DIGITAL/SYNC OUT
Connecteur RCA
Format IEC60958-3 (S/PDIF) ou AES3-2003/IEC60958-4 (AES/EBU), sélection manuelle par l'utilisateur

Entrée et sortie de contrôle
Port USB Connecteur de type mini-B
Format USB2.0 HIGH SPEED (débit maxi 480 Mbits/s)

Caractéristiques audio
Réponse en fréquence (LINE IN à LINE OUT, niveau d'entrée = -1 dBFS)
20 Hz - 20 kHz, +0,5/-1,5 dB (à 44,1 kHz)
20 Hz - 20 kHz, +0,5/-0,5 dB (à 48 kHz)
20 Hz - 40 kHz, +0,5/-1,0 dB (à 96 kHz)
20 Hz - 80 kHz, +0,5/-5,0 dB (à 192 kHz)

Taux de distorsion harmonique : 0,007% (à 1 kHz)
Rapport S/B : 100 dB(A)
Niveau de bruit équivalent en entrée (EIN) : ≤–124 dBu

Configuration informatique minimale
Windows Pentium 300 MHz ou plus rapide
128 Mo de RAM ou davantage
Port USB (USB 2.0 recommandé)

Mac Processeur Power PC G3 à 266 MHz, G4 ou ultérieur
64 Mo de RAM ou davantage
Port USB (USB 2.0 recommandé)

Contrôleur USB hôte recommandé Chipset Intel
Systèmes d'exploitation compatibles Windows XP, Windows Vista, Windows 7
Mac OS X 10.2 ou ultérieur

Alimentation et dimensions
Alimentation
8 piles LR06 (AA), alcalines, NiMH ou Lithium
Adaptateur secteur GPE248-120200-Z (AC 100–240 V, 50–60 Hz, livré)

Consommation électrique
AC 100–120 V 9 W (alimentation fantôme activée, adaptateur secteur)
AC 220–240 V 9,5 W (alimentation fantôme activée, adaptateur secteur)

Autonomie sur piles moyenne (fonctionnement en continu)
Piles alcalines (Evolta) 3½ heures (alimentation fantôme activée en 6 canaux)
4½ heures (alimentation fantôme activée en 2 canaux)
6 heures (hors alimentation fantôme)
Accumulateurs NiMH 4 heures (alimentation fantôme activée en 6 canaux)
4½ heures (alimentation fantôme activée en 2 canaux)
5½ heures (hors alimentation fantôme)
Piles lithium (Energizer Ultimate Lithium) 7½ heures (alimentation fantôme activée en 6 canaux)
9½ heures (alimentation fantôme activée en 2 canaux)
11 heures (hors alimentation fantôme)

Dimensions (L x H x P) : 217 mm x 56 mm x 189 mm
Poids : 1,2 kg (sans piles)
Température de fonctionnement : de 0 à 40 °C
