RME
DIGIFACE DANTE

Le protocole Dante d'Audinate s'associe à la fiabilité reconnue des appareils RME Audio.

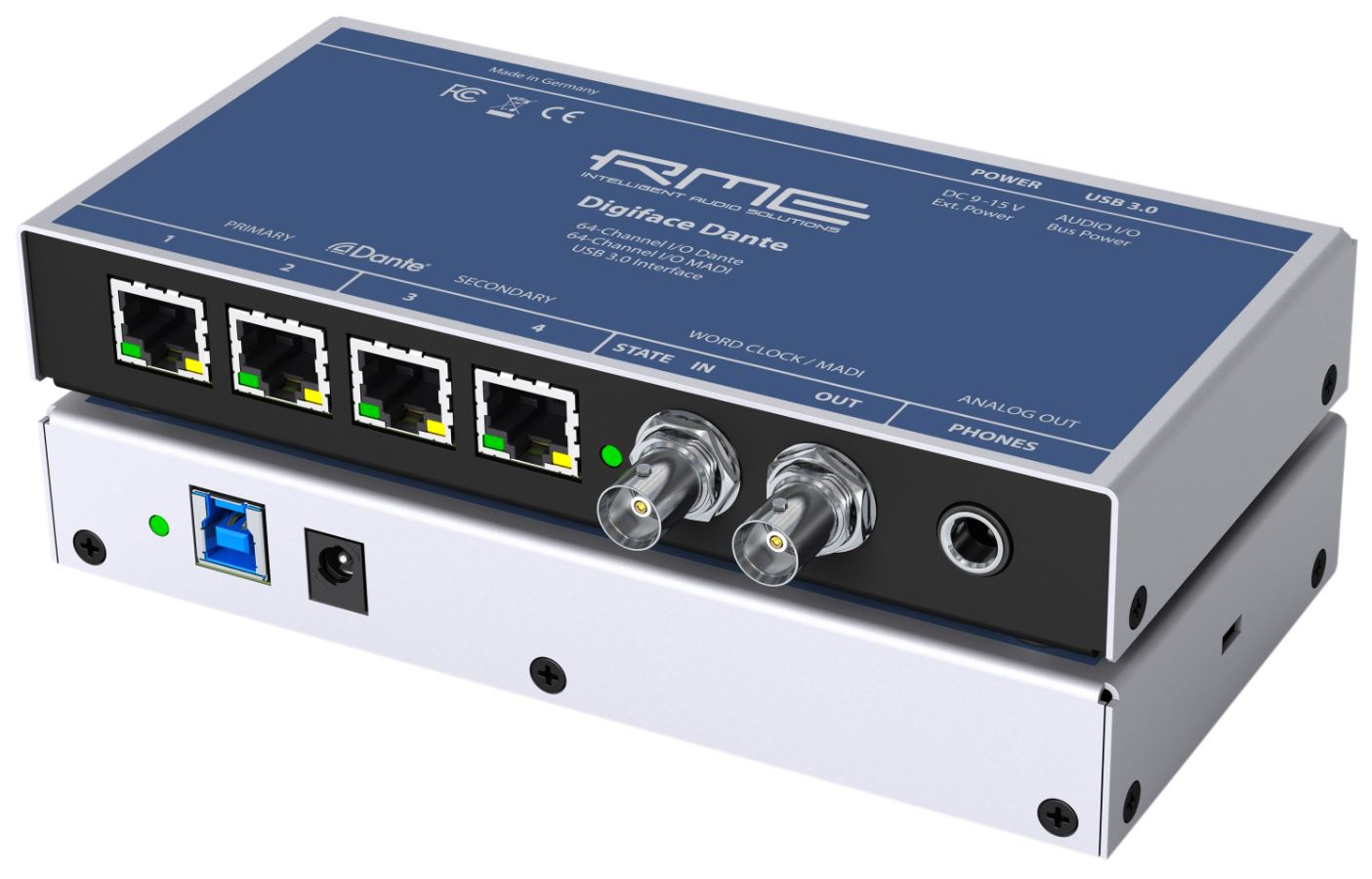

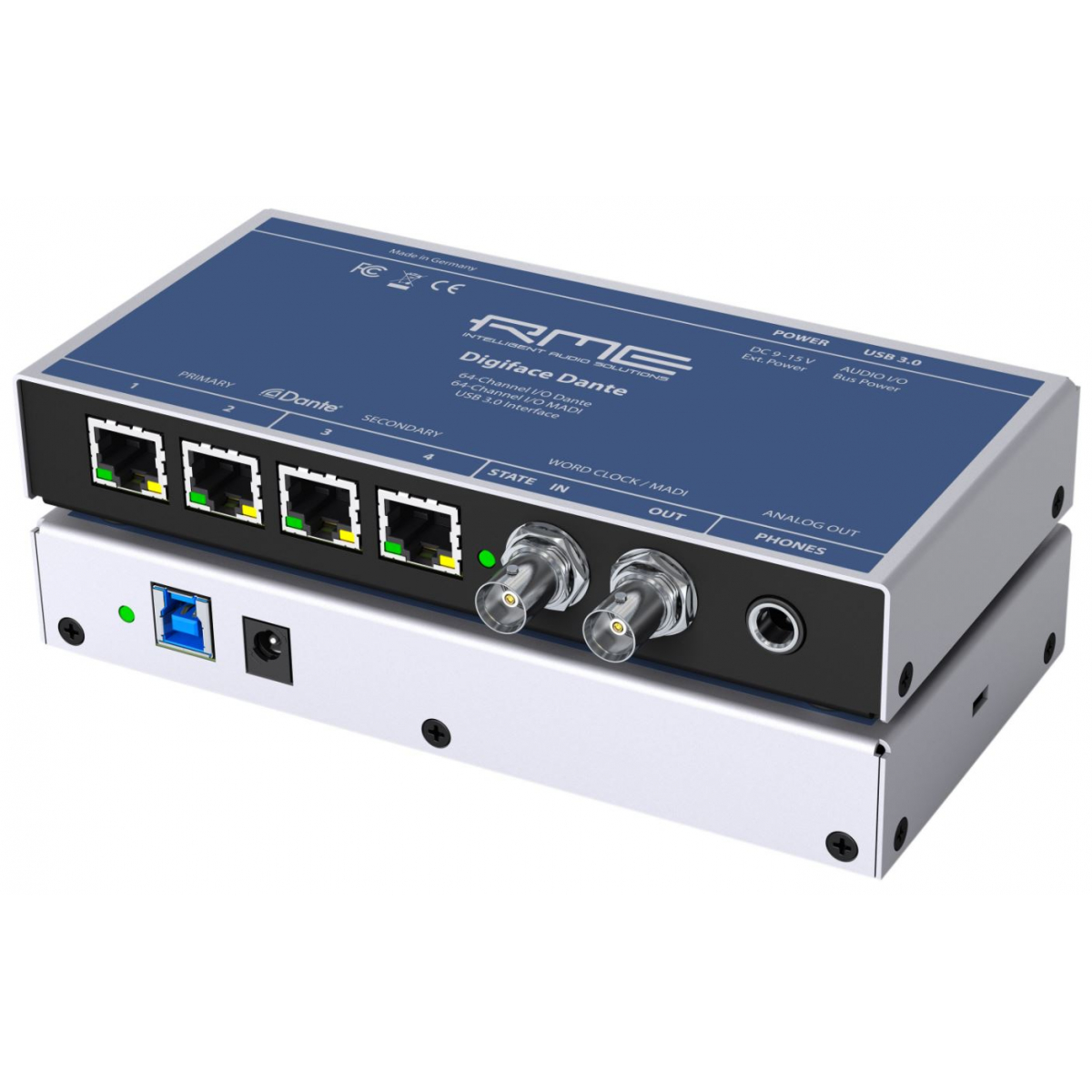

Dante est un protocole audio sur IP d'Audinate. Le Digiface Dante est une interface USB 3.0 de/vers Dante, ajoutant une option externe et entièrement mobile à la carte PCIe Dante utilisée en interne. La Digiface Dante utilise le pilote MADIface Series de RME pour Windows et macOS, avec la plus faible latence et la meilleure stabilité du secteur. Équipé du dernier TotalMix FX, il peut non seulement router, mais aussi mixer autant de sous-mixes indépendants que de sorties disponibles. La sortie téléphone de haute qualité incluse offre une écoute rapide de n'importe quel canal audio, mais peut également être utilisée comme sortie ligne pour fournir un mixage stéréo analogique supplémentaire. Equipé du plus grand module Dante, 64 canaux peuvent être envoyés et reçus via le réseau.

RME a rendu les deux prises BNC pour l'E/S word clock commutables en E/S MADI, avec un maximum de 64 canaux. La somme totale de Dante et MADI, soit 128 canaux, est transférée via l'USB 3.0 et gérée à la fois par le logiciel de contrôle Dante et par TotalMix FX de RME, pour un contrôle complet et sans lutte de tout l'audio.

Explorez de nouvelles façons de transporter l'audio

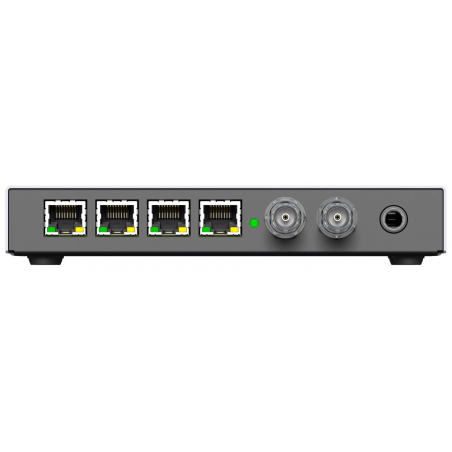

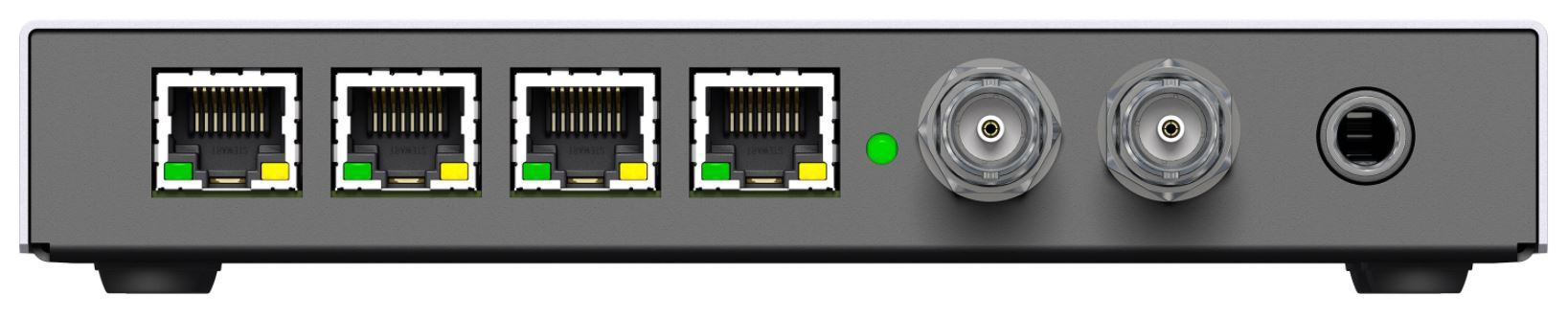

Équipée de deux banques de ports réseau redondants, la Digiface Dante est plus qu'une simple interface audio. Elle offre également la fonctionnalité d'un commutateur, connectant jusqu'à 4 lignes réseau, éliminant le besoin d'autres commutateurs pour distribuer et collecter les lignes réseau, ou offre un fonctionnement en redondance avec une connectivité à 2 ports pour le réseau primaire et secondaire.

Utilisée sans USB, le Digiface Dante se transforme automatiquement en un convertisseur Dante / MADI à 64 canaux. La sortie stéréo analogique peut être préconfigurée pour envoyer un mélange des canaux nécessaires. Une redondance complète du réseau et une fonctionnalité de commutation sont également disponibles. Grâce à l'alimentation par bus USB et à la connexion d'une alimentation externe, une alimentation stable et redondante est assurée. Dante étant devenu compatible avec AES67, le Digiface Dante prend en charge un autre format du côté du réseau pour une flexibilité encore plus grande et davantage d'applications.

TotalMix FX et TotalMix Remote
Comme toutes les dernières interfaces RME, la série Digiface comprend également le puissant mélangeur numérique en temps réel TotalMix FX. Il permet des opérations de mixage et de routage pratiquement illimitées, avec toutes les entrées et tous les canaux de lecture simultanément, vers n'importe quelle sortie matérielle.

TotalMix Remote
La série Digiface comprend une section dédiée à la salle de contrôle avec Talkback, Main/Phones, groupes de faders, groupes de mutes, possibilité de contrôle à distance complet via le protocole Mackie ou OSC, et bien plus encore. La série Digiface ne prend pas en charge les effets basés sur les DSP (FX) comme l'égalisation ou la réverbération.

De plus, le dernier logiciel de RME, TotalMix Remote, améliore la puissance des interfaces RME en permettant le contrôle à distance via iOS, PC ou Mac. Grâce à un processus de configuration simple - il suffit d'entrer l'adresse IP de l'ordinateur que vous souhaitez contrôler avec TotalMix Remote et de vous lancer - les utilisateurs peuvent rapidement régler n'importe quel aspect de TotalMix FX sur un système hôte tout en se promenant dans le studio avec leur tablette, ou depuis une salle de contrôle située ailleurs dans l'établissement.

DIGICheck - Outil de test, de mesure et d'analyse pour Mac et Windows

L'interface est livrée avec la boîte à outils logicielle unique de RME pour mesurer, tester, mesurer et analyser les flux audio numériques. Sur Mac OS X, il fournit des fonctions et des caractéristiques uniques de l'analyse spectrale des données calculées au niveau matériel jusqu'au mesureur de niveau multicanal sophistiqué. Sur Windows, un enregistreur multipiste supplémentaire et l'affichage des données de lecture d'un logiciel audio sont également disponibles.

Caractéristiques techniques :

Port Ethernet Gigabit

-RJ45
-100 Mbit/s, 1 Gbit/s
-DEL de port standard : jaune connecté, vert transmission de données
-Prend en charge les câbles droits et croisés (Auto MDI-X)
-Contrôle à distance de l'appareil basé sur le réseau (TotalMix Remote)

Entrée MADI

-Coaxiale via BNC, 75 Ohm, selon AES10-1991
-Etage d'entrée haute sensibilité (< 0,2 Vpp)
-Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
-Standard : jusqu'à 64 canaux 24 bits 48 kHz
-S/MUX : jusqu'à 32 canaux 24 bits 96 kHz
-S/MUX4 : jusqu'à 16 canaux 24 bits 192 kHz
-Plage de verrouillage : 25 kHz - 54 kHz

Sortie MADI

-Coaxiale via BNC, 75 Ohm, selon AES10-1991
-Tension de sortie 400 mVpp
-Longueur de câble : jusqu'à 50 m
-Mode de génération 56 canaux et 64 canaux, plus 96k Frame
-Standard : jusqu'à 64 canaux 24 bits 48 kHz
-S/MUX / 96k Frame : jusqu'à 32 canaux 24 bit 96 kHz
-S/MUX4 : jusqu'à 16 canaux 24 bit 192 kHz

Entrée Word Clock

-BNC, non terminé (10 kOhm)
-Terminaison interne commutable 75 Ohm
-Détection automatique de la vitesse double/quad et conversion en vitesse unique

Sortie Word Clock

-BNC
-Niveau maximum : 5 Vss
-Niveau avec terminaison 75 Ohm : 4.0 Vss
-Impédance interne : 10 Ohm

Sortie analogique Phones 129/130

-Gamme dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
-Réponse en fréquence @ 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
-Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
-Réponse en fréquence @ 192 kHz, -1 dB : 0 Hz - 89 kHz
-THD@-1dBFS:-96dB,0.0016%
-THD+N @ -1 dBFS : -95 dB, 0,0017 %.
-Séparation des canaux : > 100 dB
-Sortie : Jack TRS 6,3 mm, asymétrique
-Impédance de sortie : 2 Ohm
-Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
-Puissance maximale à 0,1% THD : 50 mW

Numérique

-Horloges : Interne, Dante, Word, MADI
-Fréquences d'échantillonnage prises en charge : 44,1 kHz à 192 kHz
