Tascam
DA-3000

Conçu comme successeur du célèbre DV-RA1000HD - enregistreur PCM/DSD Master haute définition présenté en 2006, utilisant un disque dur ou un DVD comme support d'enregistrement audio -, le DA-3000 est le nouveau vaisseau amiral de la gamme Tascam en termes d'enregistrement audio et de conversion A/N-N/A haute définition.

Élégant et moderne, le DA-3000 s'intègre dans n'importe quel studio professionnel ou home studio, en enregistrement, mastering ou broadcast. Il constitue le remplacement idéal d'une machine DAT, ou s'adresse aux audiophiles désirant accéder à un degré supplémentaire vers la perfection. Il enregistre avec une grande fiabilité sur support SD ou CompactFlash, intègre des convertisseurs A/N-NA Burr-Brown de réputation mondiale et des préamplificateurs sophistiqués, utilisant des composants sélectionnés avec soin pour leur exceptionnelle qualité sonore. Sa conception sans élément mobile assure un silence total de fonctionnement (aucune source de bruit mécanique, aucun ventilateur), une meilleure fiabilité et une maintenance moindre.

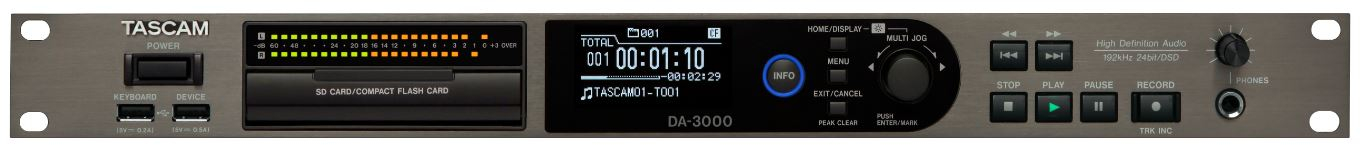

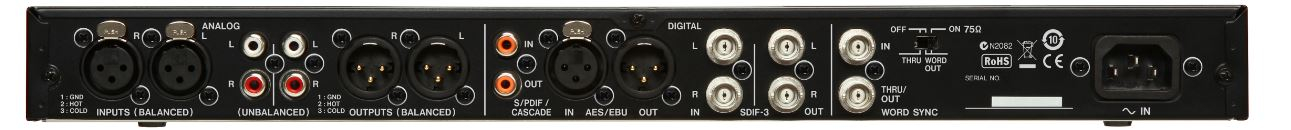

L'appareil est compatible avec des fréquences d'échantillonnage élevées (jusqu'à 192 kHz en PCM et 5,6448 MHz en DSD). Sur chaque canal, des oscillateurs à quartz compensés en fréquence (Temperature Compensated Crystal Oscillators, TCXO), de haute précision, et un montage des convertisseurs en double mono assurent une exceptionnelle qualité audio, au sample près, tant en enregistrement qu'en lecture. Il est facile de coupler plusieurs DA-3000, ce qui autorise l'enregistrement multicanal/multipiste, et les divers formats de connecteurs disponibles sur le panneau arrière facilitent l'intégration de l'appareil dans pratiquement n'importe quel environnement. Les indicateurs de niveau à LED sont surdimensionnés et bien lumineux, et l'écran OLED assure un angle de vision étendu et une excellente visibilité, même dans des environnements mal éclairés.

Le DA-3000 est livré avec une télécommande sans fil ; il permet la connexion d'un clavier d'ordinateur PC, pour faciliter l'entrée des noms de titres et pour le contrôle de ses fonctions.

Support d’enregistrement : Carte SD 512 Mo – 2 Go (SD), 4–32 Go SDHC, 48–256 Go SDXC, Carte CF 1 – 64 Go Type I, Clé USB 2 – 64 Go

Formats d’enregistrement/lecture :

Mode PCM  : Fs (fréquence d’échantillonnage) 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, Résolution : 16 bits et 24 bits, Lecture : BWF (extension .wav)
Enregistrement : BWF et WAV (extension .wav)
Mode DSD  : Fs (fréquence d’échantillonnage) 2,8224 MHz et 5,6448 MHz, Enregistrement/lecture DSDIFF (extension .dff), DSF (extension .dsf)
Nombre de canaux : 2 mono/1 stéréo

Entrées audio analogiques :

Asymétriques
Connecteur RCA
Niveau d’entrée nominal : −10 dBV
Niveau maximal d’entrée : +6 dBV
Impédance d’entrée : 22 kΩ
Niveau d’entrée minimal : −22 dBV
Symétriques
Connecteur XLR-3-32
Niveau d’entrée nominal : +4 dBu (+6 dBu si calibration niveau maximal d’entrée à +15 dBu)
Niveau maximal d’entrée : +24 dBu, +22 dBu, +20 dBu, +18 dBu or +15 dBu (réglage par menu)
Impédance d’entrée : ≥ 10 kΩ
Niveau d’entrée minimal : −8 dBu (−6 dBu si calibration niveau maximal d’entrée à +15 dBu)

Sorties audio analogiques :

Asymétriques
Connecteur RCA
Niveau de sortie nominal  : −10 dBV
Niveau maximal de sortie : +6 dBV
Impédance de sortie : ≤ 200 Ω

Symétriques :

Connecteur XLR-3-32
Niveau de sortie nominal : +4 dBu (+6 dBu si calibration niveau maximal d’entrée à +15 dBu)
Niveau maximal de sortie : +24 dBu, +22 dBu, +20 dBu, +18 dBu or +15 dBu (réglage par menu)
Impédance de sortie : ≤ 100 Ω

Sortie casque :

Connecteur jack stéréo 6,35 mm
Puissance maximale de sortie : 2 x 45 mW (sur charge 32 Ω, pour 0,1% de distorsion

Entrées numériques :

S/PDIF / CASCADE (asymétrique)
Connecteur RCA
Format IEC60958-3 (S/PDIF)
Fréquences d’échantillonnage admises 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (SRC désactivé), 32 à 216 kHz (SRC activé)
Déviation de fréquence autorisée ±100 ppm (SRC désactivé)

AES/EBU (symétrique)
Connecteur XLR-3-32
Format AES3-2003/IEC60958-4 (AES/EBU)
Fréquences d’échantillonnage admises 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (SRC désactivé), 32 à 216 kHz (SRC activé)
Déviation de fréquence autorisée ±100 ppm (SRC désactivé)

SDIF-3 (asymétrique)
Connecteur BNC × 2 (L, R)
Format SONY SDIF-3/DSD-raw
Fréquence d’horloge 44,1 kHz (à 2,8224 MHz ou 5,6448 MHz)

Sorties numériques :

S/PDIF / CASCADE (asymétrique)
Connecteur RCA
Format IEC60958-3 (S/PDIF)

AES/EBU (symétrique)
Connecteur XLR-3-32 (1 : MASSE, 2 : POINT CHAUD, 3 : POINT FROID)
Format AES3-2003/IEC60958-4 (AES/EBU)

SDIF-3 (asymétrique)
Connecteur BNC × 2 (L, R)
Format SONY SDIF-3/DSD-raw
Fréquence d’horloge 44,1 kHz (à 2,8224 MHz ou 5,6448 MHz)

Autres connecteurs :

WORD SYNC IN
Connecteur BNC
Niveau d’entrée niveau TTL (5 Volts)
Impédance d’entrée 75 Ω ±10 % (terminaison commutable)
Fréquences d’échantillonnage 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz
Déviation de fréquence autorisée ±100 ppm

WORD SYNC THRU/OUT
Connecteur BNC
Niveau de sortie niveau TTL (5 Volts)
Impédance de sortie 75 Ω ±10%
Fréquences d’échantillonnage en sortie 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz (connecteur commutable THRU/OUT)
Stabilité de fréquence ±1 ppm ou moins (température ambiante = 25 ºC)

USB (DEVICE)
Connecteur Port USB A, 4 points
Protocole USB 2.0 HIGH SPEED (480 Mbits/s)
Tension d’alimentation Tension continue 5 Volts, intensité maximale 500 mA

USB (KEYBOARD)
Connecteur Port USB A, 4 points
Protocole USB 1.1 FULL SPEED (12 Mbits/s)
Tension d’alimentaion Tension continue 5 Volts, intensité maximale 200 mA

Caractéristiques audio :

Enregistrement
Distorsion, mode PCM 24 bits et DSD (THD+N, 24 kHz) ≤ 0,003% (−16 dB, BALANCED, selon JEITA)
≤ 0,005% (UNBALANCED, selon JEITA)
Rapport S/B, mode PCM 24 bits ≥ 113 dB (−20 dB, BALANCED, selon JEITA)
≥ 111 dB (UNBALANCED, selon JEITA)
Rapport S/B, mode DSD ≥ 106 dB (–20 dB, BALANCED, AES-17 avec filtre LPF à 20 kHz)
≥ 104 dB (UNBALANCED, AES-17 avec filtre LPF à 20 kHz)
Réponse en fréquence, mode PCM 24 bits Fs = 44,1 kHz ou 48 kHz :
20 Hz – 20 kHz (+0,1 dB, −0,5 dB (selon JEITA))
Fs = 88,2 kHz ou 96 kHz :
20 Hz – 40 kHz (+0,1 dB, −1 dB (selon JEITA))
Fs = 176,4 kHz ou 192 kHz :
20 Hz – 80 kHz (+0,1 dB, −6 dB (selon JEITA))
Réponse en fréquence, mode DSD 20 Hz – 50 kHz (+0,1 dB, −3 dB (selon JEITA))
20 Hz – 100 kHz (+0,1 dB, −12 dB (selon JEITA))
Séparation des canaux, mode PCM 24 bits et DSD (à 1 kHz) ≥ 105 dB (selon JEITA)

Lecture
Distorsion, mode PCM 24 bits et DSD (THD+N, à 1 kHz) ≤ 0,003% (BALANCED, selon JEITA)
≤ 0,001% (UNBALANCED, JEITA)
Rapport S/B, mode PCM 24 bits ≥ 118 dB (−20 dB, BALANCED, selon JEITA)
≥ 116 dB (UNBALANCED, selon JEITA)
Rapport S/B, mode DSD ≥ 116 dB (–20 dB, BALANCED, AES-17, avec filtre LPF à 20 kHz)
≥ 114 dB (UNBALANCED, AES-17 20 kHz LPF)
Réponse en fréquence, mode PCM 24 bits Fs = 44,1 kHz ou 48 kHz :
20 Hz – 20 kHz (+0,1 dB (selon JEITA)
Fs = 88,2 kHz or 96 kHz :
20 Hz – 40 kHz (+0,1 dB, −0.3 dB (selon JEITA))
Fs = 176,4 kHz ou 192 kHz :
20 Hz – 80 kHz (+0,1 dB, −3 dB (selon JEITA))
Réponse en fréquence, mode DSD 20 Hz – 50 kHz (+0,1 dB, −3 dB (selon JEITA))
20 Hz – 100 kHz (+0,1 dB, −12 dB (selon JEITA))


Alimentation et divers :

Tension secteur : 220–240 V, 50–60 Hz (Europe/Royaume-Uni/Australie)
120 V, 60 Hz (U.S.A./Canada)
Consommation : 24 W
Dimensions (L × H × P) : 483 mm × 45 mm × 305 mm
Masse : 4,2 kg
Température de fonctionnement : 0 à 40 °C
