Presonus

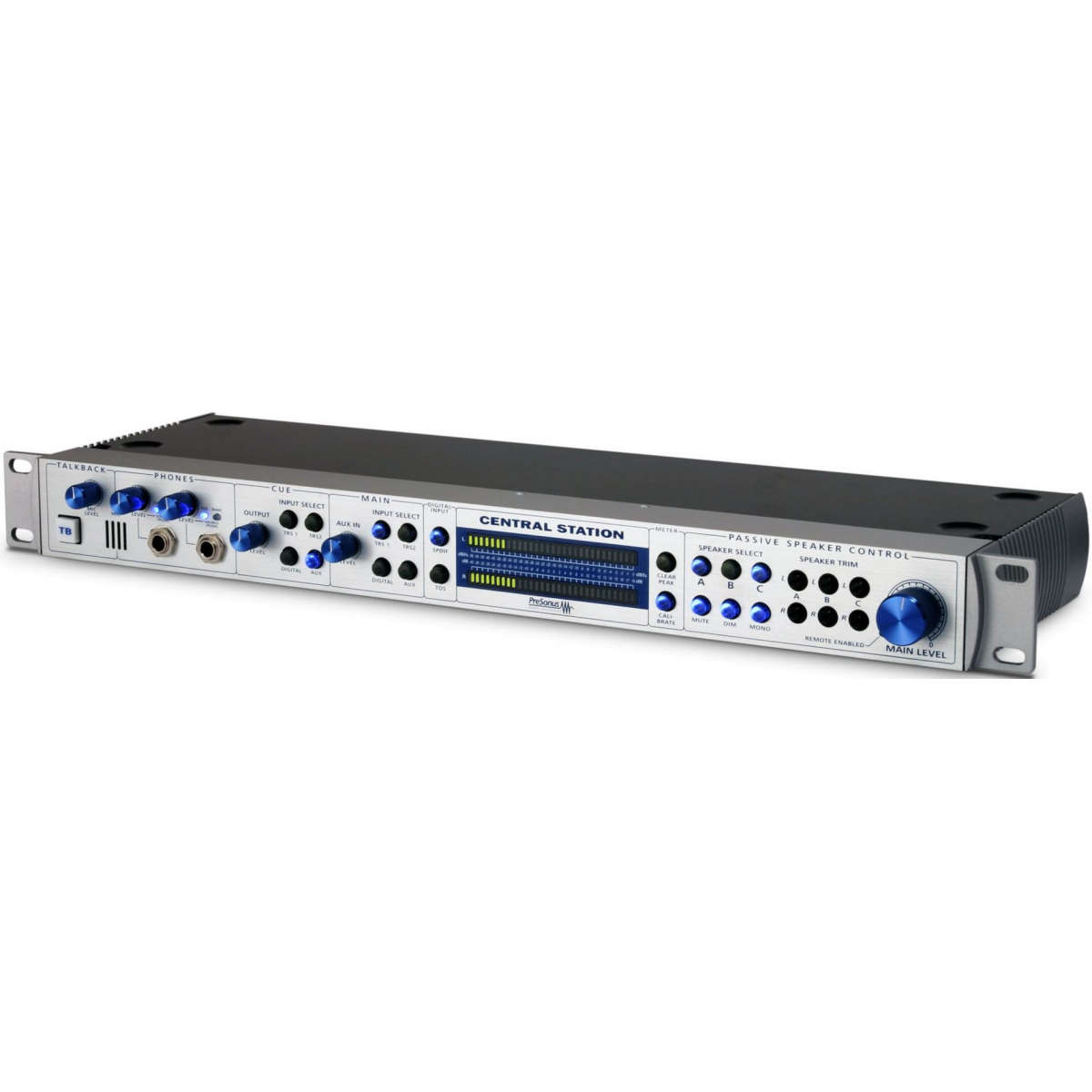

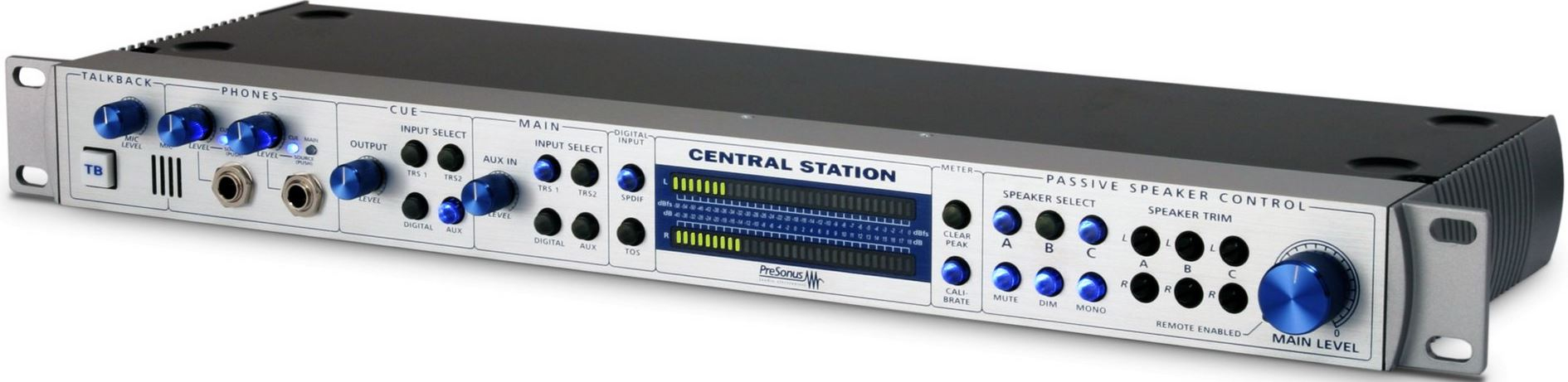

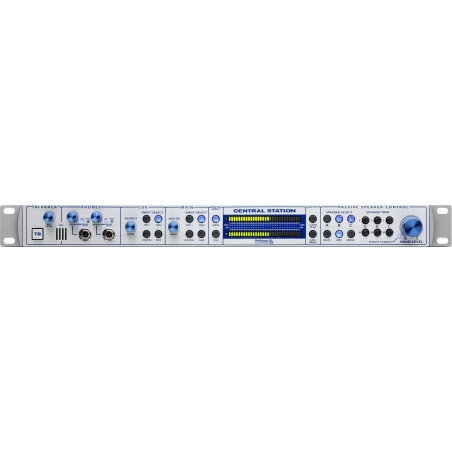

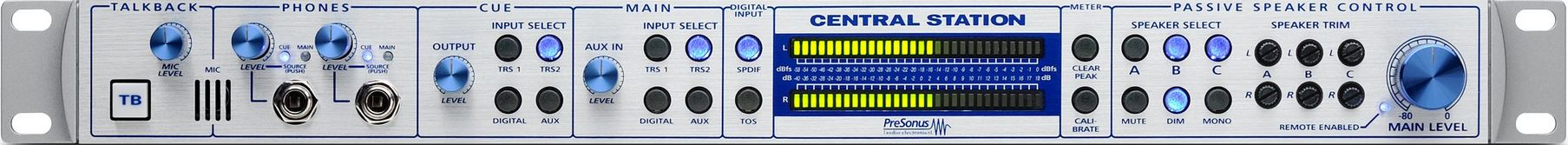

CENTRAL STATION PLUS

Prenez les commandes de vos moniteurs :

Vous devez pouvoir passer d'un jeu de moniteurs à un autre et entendre le son de votre mixage avec ou sans caisson de basses. Vous souhaitez pouvoir alterner entre de multiples sources analogiques et numériques. Et vous voulez le faire sans sacrifier la clarté et la transparence. Voici la Central Station PLUS, le choix des professionnels pour le contrôle des moniteurs.

Une variété de connexions pour toutes vos sources et destinations.

Avec la Central Station, vous pouvez facilement choisir entre trois jeux d'entrée stéréo pour source analogique et deux entrées stéréo pour source numérique. Les entrées numériques assurent une conversion numérique/analogique jusqu'en 24 bit, 192 kHz et les convertisseurs offrent plus de 115 dB de dynamique. La Central Station détectera automatiquement la fréquence d'échantillonnage de l'appareil source et se verrouillera dessus.

Vous pouvez écouter ces sources sur un maximum de trois paires d'enceintes, avec un potentiomètre de compensation individuel pour chaque enceinte. Vous disposez également de deux amplificateurs pour casque à fort niveau sonore avec leurs commandes de niveau individuelles. Si deux casques ne suffisent pas, il vous suffit de connecter les sorties d'écoute de contrôle de niveau ligne à un système de distribution pour casques, comme par exemple un HP2, HP4 ou HP60 PreSonus®. Et comme la Central Station se monte en rack 1U et est reliée à la télécommande qui se trouve sur votre bureau par un seul câble multiconducteur, tout le câblage reste à l'arrière de votre rack, là où il doit être.

Une variété de connexions pour toutes vos sources et destinations :

Avec la Central Station, vous pouvez facilement choisir entre trois jeux d'entrée stéréo pour source analogique et deux entrées stéréo pour source numérique. Les entrées numériques assurent une conversion numérique/analogique jusqu'en 24 bit, 192 kHz et les convertisseurs offrent plus de 115 dB de dynamique. La Central Station détectera automatiquement la fréquence d'échantillonnage de l'appareil source et se verrouillera dessus.

Vous pouvez écouter ces sources sur un maximum de trois paires d'enceintes, avec un potentiomètre de compensation individuel pour chaque enceinte. Vous disposez également de deux amplificateurs pour casque à fort niveau sonore avec leurs commandes de niveau individuelles. Si deux casques ne suffisent pas, il vous suffit de connecter les sorties d'écoute de contrôle de niveau ligne à un système de distribution pour casques, comme par exemple un HP2, HP4 ou HP60 PreSonus®. Et comme la Central Station se monte en rack 1U et est reliée à la télécommande qui se trouve sur votre bureau par un seul câble multiconducteur, tout le câblage reste à l'arrière de votre rack, là où il doit être.

Un son pur, de qualité audiophile :

Les pros savent que pour une écoute critique, un système de contrôle de moniteurs doit être aussi transparent que possible sur le plan sonore. C'est pourquoi nous avons doté la Central Station d'un circuit de signal passif de qualité audiophile, sans amplificateur opérationnel ni circuit intégré, et nous avons équipé les entrées S/PDIF de convertisseurs N/A haute définition, 24 bit, 192 kHz.

La Central Station utilise des composants passifs de la plus haute qualité, y compris des résistances à film métallique de qualité militaire, à tolérance de 1 %, des potentiomètres multi-éléments et des connecteurs résistants pour offrir les plus hautes performances sonores. Cela assure le parcours de signal le plus transparent et maximise la plage dynamique, la réponse en fréquence et la réserve de niveau, tout en minimisant le bruit et la coloration.

La multitude de fonctionnalités vous permet de disposer d'une solution de monitoring complète :

Nous avons prévu de nombreux extras pour rendre votre travail en studio à la fois facile et efficace. Parlez aux musiciens dans leur casque et par les bus d'écoute de contrôle en utilisant le microphone de talkback intégré ou branchez un micro dynamique à l'entrée XLR pour talkback. Utilisez une pédale pour un déclenchement mains libres du réseau d'ordres (talkback). Un commutateur Mono donne lieu à une sommation de la source stéréo afin que vous puissiez éviter les problèmes de phase, et les commutateurs Dim et Mute vous permettent de réduire ou de couper les sorties pour enceintes sans avoir à changer la position de référence de votre bouton de niveau principal. Pour couronner le tout, vous pouvez gérer l'ensemble depuis votre bureau avec la télécommande CSR-1 incluse.

Avec sa combinaison d'entrées/sorties, sa qualité audio et ses fonctionnalités, il n'est pas surprenant que la Central Station PLUS soit effectivement le choix des professionnels pour le contrôle des moniteurs.

Fonctionnalités de la Central Station PLUS de Presonus :

3 jeux d'entrées analogiques stéréo vous permettent d'alterner entre les sources
2 jeux d'entrées numériques S/PDIF (coaxiale et optique)
3 jeux de sorties stéréo pour enceintes avec :
Sélecteurs d'enceintes
Potentiomètre de compensation de niveau encastré sur chaque sortie pour enceintes

Section d'écoute de contrôle avec :

Sélecteur d'entrée
Commande de niveau de sortie

Section principale avec :

Sélecteur d'entrée
Commande de niveau d'entrée Aux
Commande de niveau de sortie
Commutateurs Mute (coupure du son), Dim (atténuation de -20 dB) et Mono

2 sorties casque, chacune avec :

Commande de volume à double fonction.
Sélecteur de source (signal principal/écoute de contrôle)
Circuit audio passif : pas d'amplis-op ni de circuits intégrés sur le parcours audio principal
Microphone de réseau d'ordres (talkback) intégré
Entrée pour microphone de talkback avec commande de niveau (adressé aux sorties casque et d'écoute)
Double indicateur de niveau (dBu et dBfs) à LED 30 segments, à réaction rapide et maintien de crête avec :
Commutateur d'effacement des crêtes
Calibrage pour qu'il corresponde à la STAN ou à un autre appareil audio
Prise pour pédale de déclenchement "mains libres" du réseau d'ordres (talkback)
La télécommande (CSR-1) incluse permet de contrôler à distance :
Volume principal
Sélection d'entrée
Sélection de sortie
Talkback
Mute (coupure du son)
Dim (atténuation)
Mono

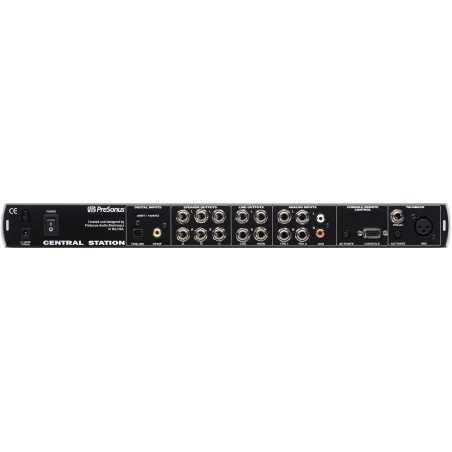

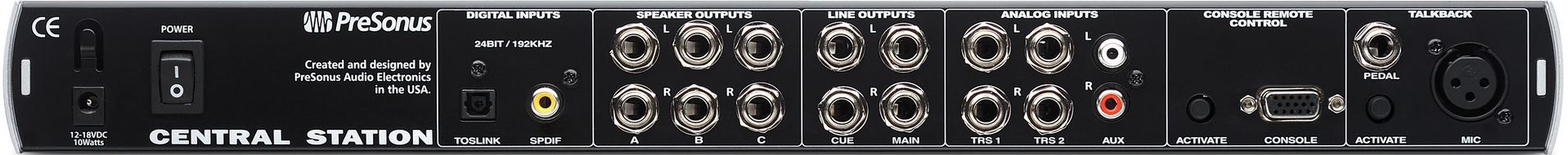

Entrée/Sortie

4 entrées ligne analogiques symétriques sur jacks 6,35 mm (2 paires L/R)
2 entrées ligne analogiques asymétriques sur RCA (paire L/R)
1 entrée numérique stéréo S/PDIF optique (TOSLINK)
1 entrée numérique stéréo S/PDIF coaxiale (RCA)
1 entrée microphone de talkback sur XLR symétrique
6 sorties symétriques de niveau ligne sur jacks 6,35 mm (3 paires L/R) avec commandes de volume passives indépendantes
2 sorties principales symétriques de niveau ligne sur jacks 6,35 mm (1 paire L/R) avec sélection de source
2 sorties d'écoute de contrôle symétriques de niveau ligne sur jacks 6,35 mm (1 paire L/R) avec commande de volume et sélection de source
2 prises casque stéréo sur jacks 6,35 mm avec commandes de volume à double fonction et sélecteurs de source (signal principal/écoute de contrôle)
1 port DB15 pour la télécommande optionnelle Control Station Remote (CSR-1)

Côté numérique

Entrées numériques S/PDIF coaxiale et optique
Convertisseurs N/A haute définition 24 bit, 192 kHz (plage dynamique de 115 dBu)

Caractéristiques physiques

Châssis en acier robuste, montable en rack 19", 1U
Bloc d'alimentation secteur externe

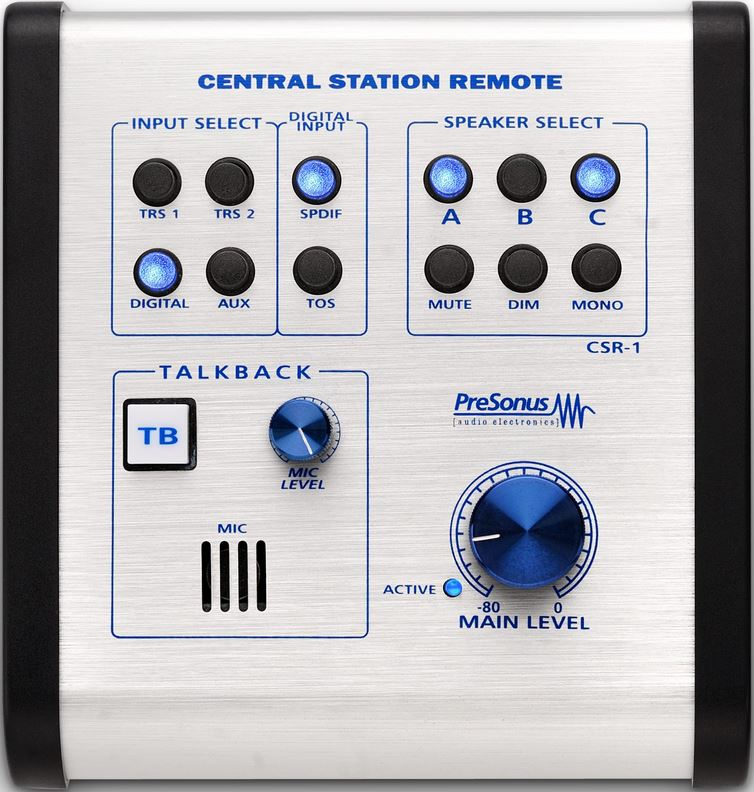

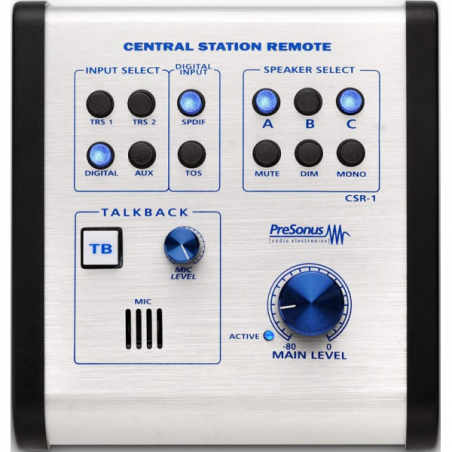

Télécommande CSR-1

Contrôlez à distance toutes les fonctions de la Central Station, dont :
Commutation d'entrée
Sélection d'enceintes
Volume principal
Système de réseau d'ordres (talkback)
Microphone électrostatique à électret intégré pour le talkback
Bouton de conversation (commutateur à action temporaire) pour le système de talkback
Quand la CSR-1 contrôle le volume principal, un voyant l'indique
Se connecte avec un câble DB15 propriétaire (inclus)
Garde votre bureau net et sans désordre

Caractéristiques techniques de la Central Station PLUS de Presonus :

Entrées audio

TRS 1 et 2

Type Jack 6,35 mm 3 points (TRS) symétrique passif
Impédance d'entrée 2-5 kΩ (en fonction de la charge de l'enceinte et du niveau de compensation (Trim))
Rapport S/B > 140 dB
DHT+B < 0,0005 % (1 kHz à 0 dBu)
Réponse en fréquence > 1 MHz
AUX

Type RCA asymétrique actif
Impédance d'entrée 8 kΩ
Rapport S/B > 115 dB (1 kHz à 0 dBu, gain unitaire)
DHT+B < 0,002 % (1 kHz à 0 dBu, gain unitaire)
Réponse en fréquence 10 Hz-50 kHz, -0,5 dB
Plage de gain -90 dB à +20 dB
S/PDIF

Types RCA 75 Ω coaxial et Toslink optique
Plage dynamique 117 dB
DHT+B < 0,0025 % (1 kHz à -1 dB FS)
Puissance maximale de sortie +18 dBu (symétrique active)
Fréquences d'échantillonnage 44,1, 48, 88,2, 96, 176,4, 192 kHz

Note : toutes les caractéristiques d'entrée (exceptée l'impédance d'entrée) sont mesurées en sortie Speaker Outputs A, avec Trim et Main Level au maximum.

Caractéristiques physiques :

Châssis principal

Type de boîtier Châssis 1U en acier
Dimensions 48,26 (L) X 4,45 (H) X 15,87 (P) cm
Poids 2,26 kg
Adaptateur secteur externe (configuré en usine)

Type de boîtier Plastique moulé
Dimensions 6,35 (L) X 5,84 (H) X 10,16 (P) cm
Poids 1,13 kg
Indicateurs de niveau d'entrée

Type Double barre à LED de 30 segments avec maintien de crête
Plage -48 dB à +18 dB (-66 dB FS à 0 dB FS)
Précision > 0,25 dB
Plage de fréquences 10 Hz – 22 kHz
Plage de calibrage ±18 dB
Sorties audio

Enceintes

Type Jack 6,35 mm 3 points (TRS) symétrique passif
Type-mono activé Jack 6,35 mm 3 points (TRS), symétrie d'impédance active
Plage d'atténuation (Trim) -90 dB à 0 dB
Plage de niveau principal -90 dB à 0 dB
Atténuation (Dim) -30 dB
Main

Type Jack 6,35 mm 3 points (TRS) symétrique actif
Impédance de sortie 51 Ω
DHT+B < 0,0025 %
Réponse en fréquence 10 Hz-50 kHz, -0,5 dB
Cue

Type Jack 6,35 mm 3 points (TRS), symétrie d'impédance active
Impédance de sortie 51 Ω
DHT+B Moins de 0,003 % (1 kHz à 0 dBu)
Réponse en fréquence 10 Hz-50 kHz, -0,5 dB
Plage de gain -90 dB à 0 dB
Atténuation (Dim) -30 dB (Talkback activé)
Phones

Type Jack 6,35 mm 3 points (TRS) stéréo actif
Puissance maximale de sortie 150 mW/canal sous charge de 60 Ω
DHT+B 0,015 % (150 mW/canal sous charge de 60 Ω)
Réponse en fréquence 10 Hz-50 kHz, +1 dB
Talkback

Entrée pour micro dynamique

Type XLR femelle symétrique
Impédance d'entrée 2400 Ω
Microphone interne

Type Électrostatique à électret
Sensibilité -42 dB
Préampli micro

Plage de gain 15-55 dB
Alimentation électrique

Type Adaptateur secteur externe/Linéaire interne
Consommation électrique 40 VA
Télécommande CSR-1

Dimensions 13,33 (L) X 14,60 (H) X 6,04 (P) cm
Poids 0,57 kg
Câble 3,65 m, DB15M vers DB15M (mâle-mâle)
