Palmer
BRIDGE 4P

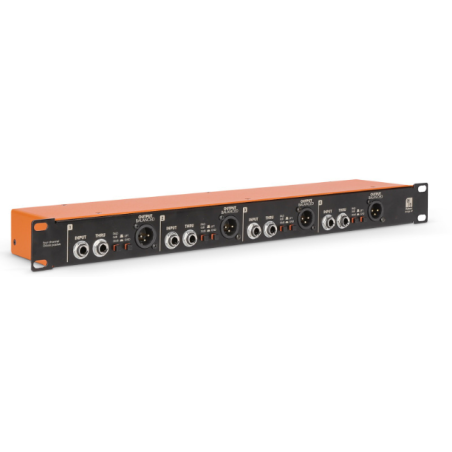

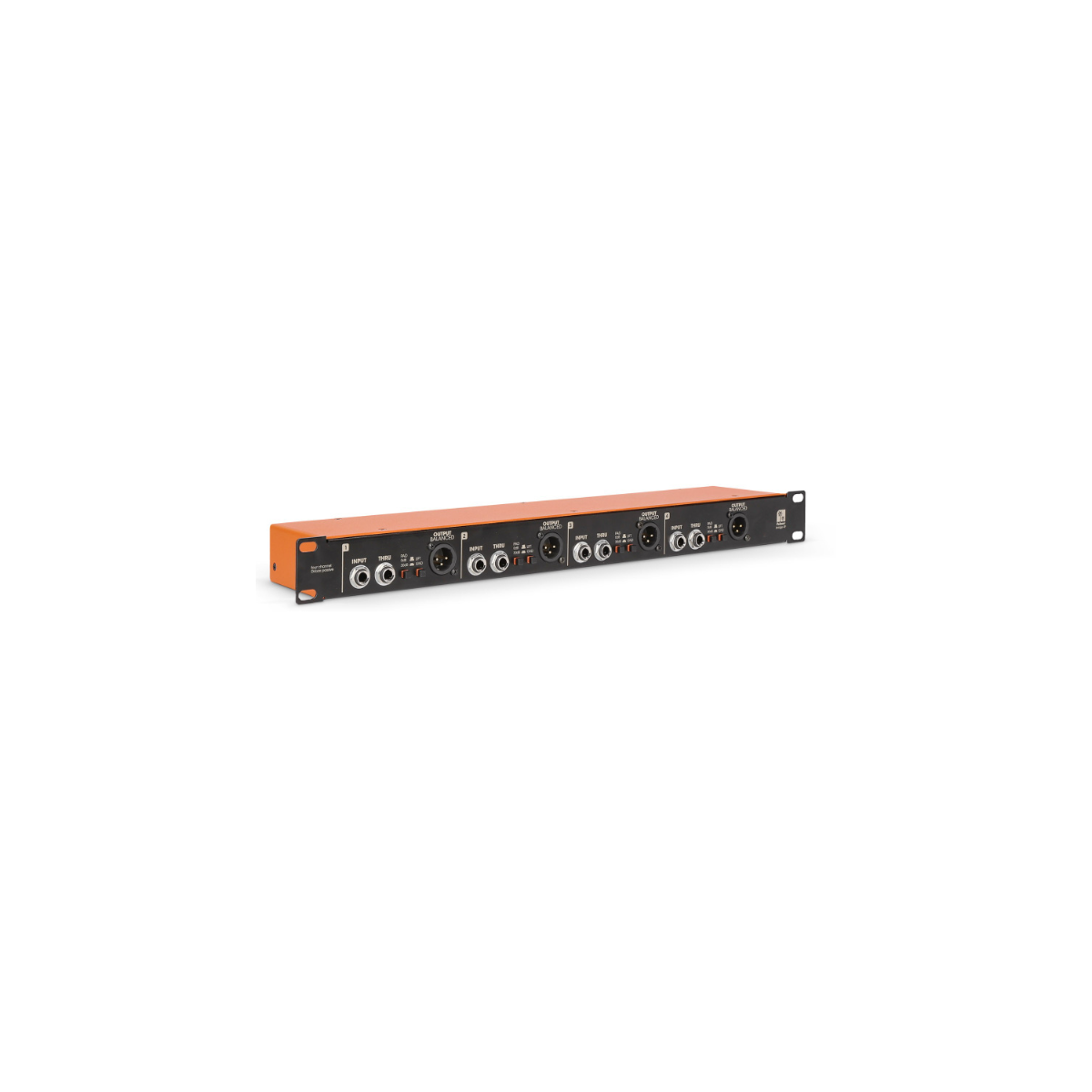

Boîte de direct passive Palmer BRIDGE 4P

Symétrisation et adaptation d'impédance

Le Palmer BRIDGE 4P assure une symétrisation et une adaptation d'impédance optimales pour les signaux audio provenant de guitares, basses, claviers et synthétiseurs. Les transformateurs audio de haute qualité garantissent un son pur et non altéré, avec un niveau de bruit de fond très faible.

Suppression des ronflettes

Grâce à l'isolation galvanique des transformateurs, le Palmer BRIDGE 4P élimine efficacement les ronflettes provoquées par des boucles de masse. Cela permet de préserver la qualité du signal audio, sans interférences ni bourdonnements.

Conception robuste et fiable

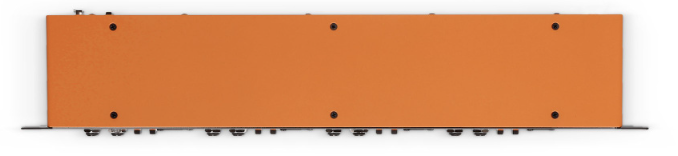

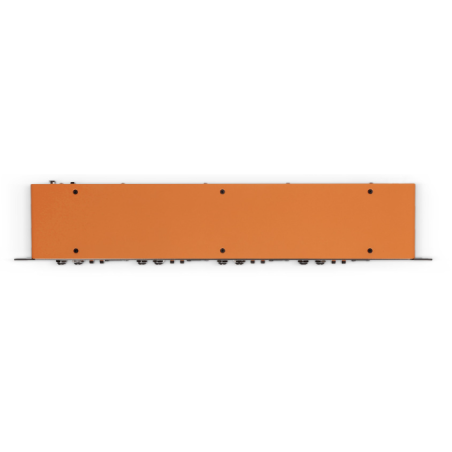

Le Palmer BRIDGE 4P est logé dans un boîtier solide de 19" (1U), offrant une fiabilité de fonctionnement absolue sans besoin d'alimentation électrique. Sa construction en tôle d'acier assure une durabilité et une protection optimales.

Connectivité étendue

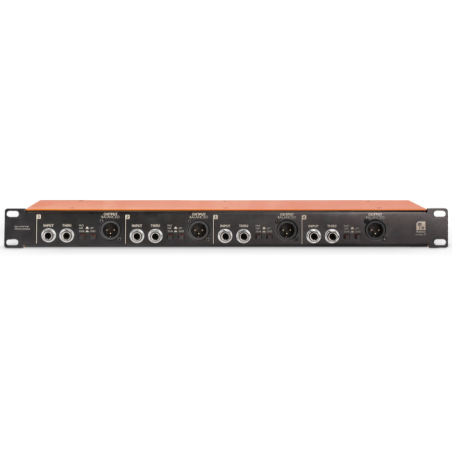

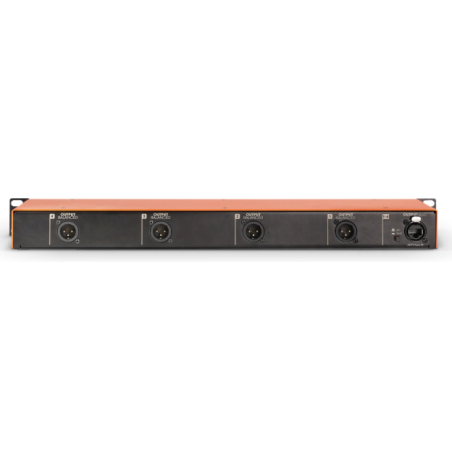

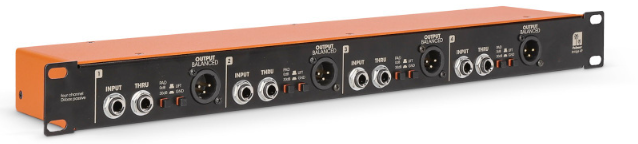

Chaque canal du BRIDGE 4P est équipé d'une entrée jack 6,35 mm, d'un renvoi THRU, et de deux sorties symétrisées sur XLR (une à l'avant et une à l'arrière). La sortie Audio over Cat (AoC) permet de transporter les signaux audio des quatre canaux via un seul câble Cat5e ou supérieur.

Gestion des niveaux de signal élevés

Le BRIDGE 4P accepte des niveaux d'entrée extrêmement élevés, grâce à son atténuateur commutable de -30 dB. Cela permet de gérer des signaux de niveau élevé sans distorsion, même lorsqu'il est inséré entre une sortie d'amplificateur et les haut-parleurs.

Fonctionnalités supplémentaires

Chaque sortie est équipée d'un sélecteur de levage de masse pour éviter les boucles de masse. De plus, la sortie AoC avec levée de terre ajoute une flexibilité supplémentaire pour le transport des signaux audio.

Caractéristiques

• Symétrisation et adaptation d'impédance des signaux audio
• Suppression des ronflettes grâce à l'isolation galvanique
• Boîtier solide de 19" (1U)
• Fiabilité sans alimentation électrique
• Sortie THRU pour renvoi du signal d'entrée
• Sortie Audio over Cat pour transporter tous les signaux via un seul câble Cat
• Son pur et non altéré
• Atténuateur -30 dB commutable pour gérer les niveaux élevés de signal
• Sélecteur de levage de masse sur chaque sortie
• Conçu en Allemagne

Informations techniques

• Type de produit : Boîte de direct passive
• Transformateur isolé : Oui
• Nombre d’entrées : 4
• Type d'entrée : Asymétrique
• Connecteurs d'entrée : Jack 6,35 mm
• Atténuation d'entrée : 0 dB / 30 dB
• Nombre de sorties : 4 (+ 4 sorties XLR parallèles + AoC)
• Nombre de sorties THRU par canal : 1
• Type de sortie : Symétrique
• Connecteurs de sortie : RJ45, XLR
• Impédance de sortie : 30 Ohms
• Réponse en fréquence : 20 Hz - 20 kHz
• Matériau du coffret : Tôle d'acier
• Dimensions : Largeur 482 mm (19"), Profondeur 90 mm, Hauteur 44 mm (1U)
• Poids : 1,92 kg
• Sélecteur Ground Lift : Oui
• Température de fonctionnement : -20 à 70 °C
• Taux d'hygrométrie relative : < 80%, sans condensation
• Niveau maximal d'entrée : +21 dBu (20 Hz), +25 dBu (1 kHz)
• THD : < 0,029% (30 Hz), < 0,0006% (1 kHz)
• IMD (SMPTE) : < 0,0012% (60 Hz / 7 kHz, 4:1, +4 dBu)
• Rapport du transformateur : 1:10
