Palmer
BRIDGE 4A

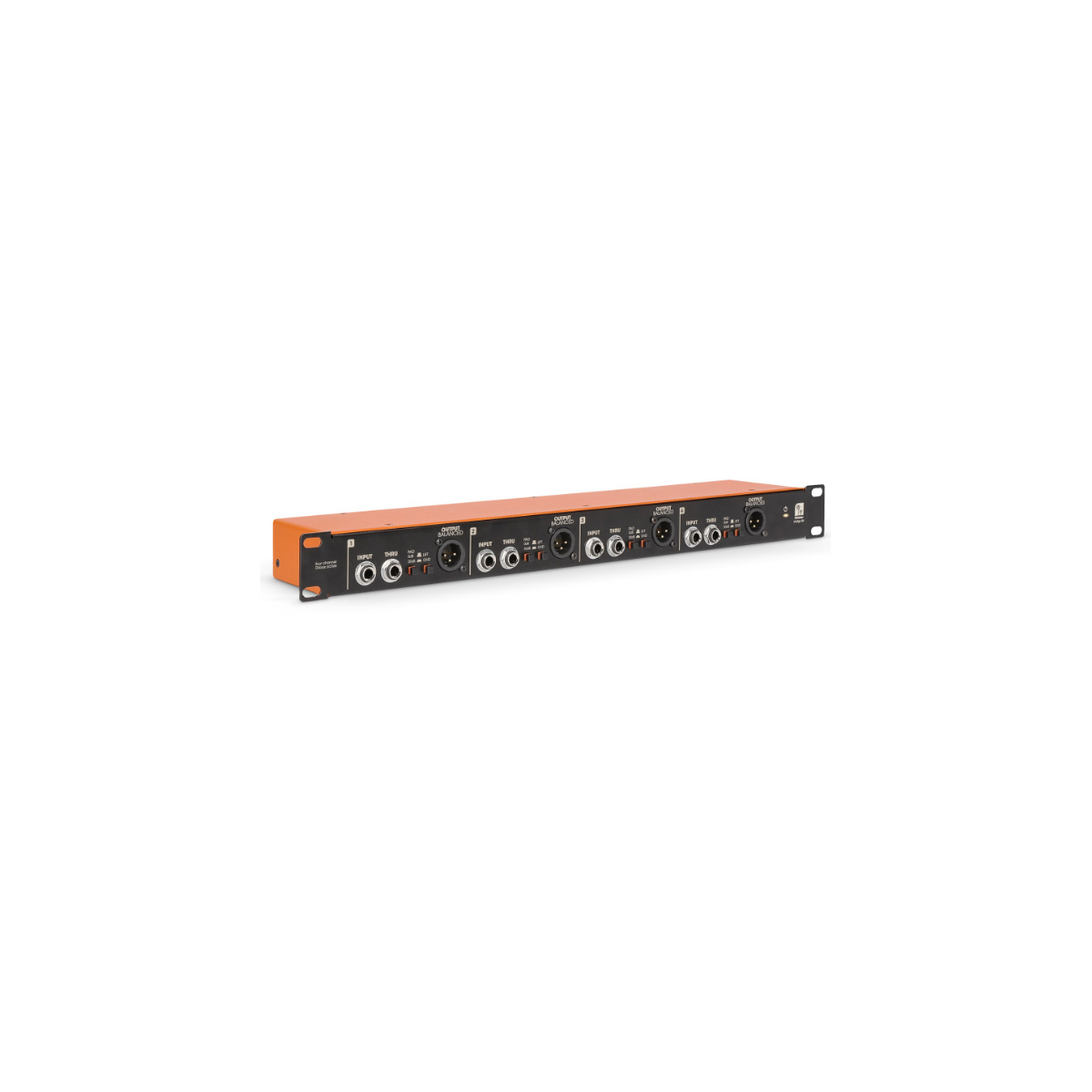

Boîte de direct Palmer BRIDGE 4A

Symétrisation et adaptation d'impédance des signaux audio

Le Palmer BRIDGE 4A est conçu pour symétriser et adapter l'impédance des signaux audio provenant de guitares, basses, claviers et synthétiseurs. Grâce à son isolation galvanique, il élimine les ronflettes provoquées par des boucles de masse, assurant un son pur et sans interférences.

Boîtier solide et fonctionnalités avancées

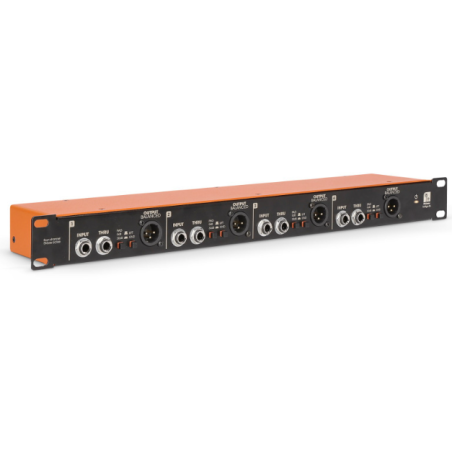

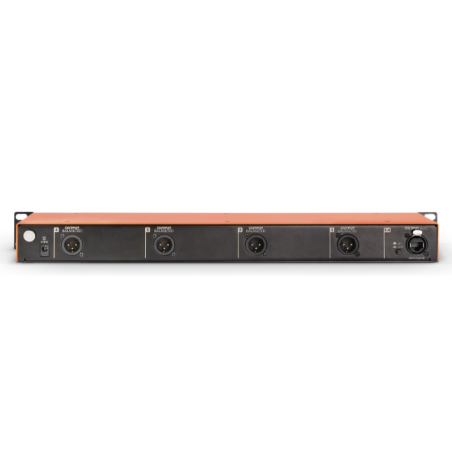

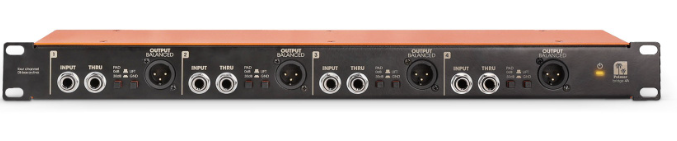

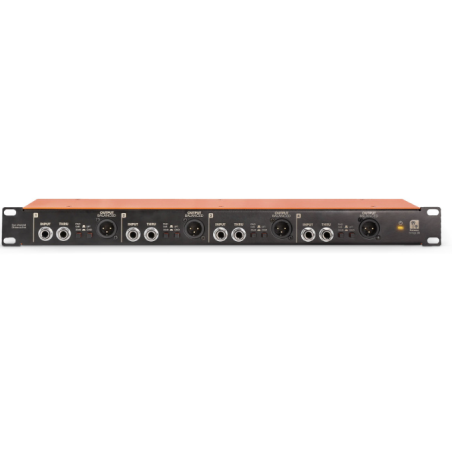

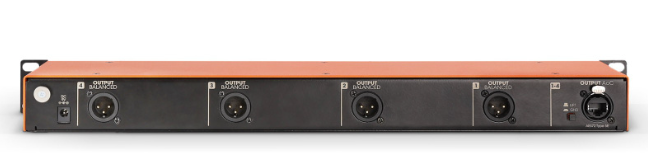

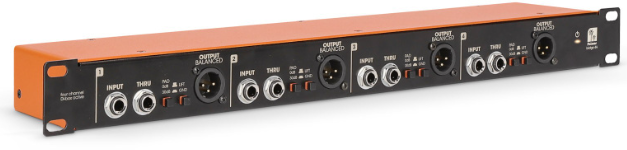

Le BRIDGE 4A est intégré dans un solide boîtier 19" (1U), comprenant quatre boîtes de direct (DI) indépendantes. Chaque canal dispose d'une sortie THRU pour renvoyer le signal d'entrée et d'une sortie Audio over Cat (AES72 Type 5e) pour transporter tous les signaux audio via un seul câble Cat. Un sélecteur de levage de masse sur chaque sortie garantit une isolation optimale.

Haute performance audio

Avec une atténuation commutable de -30 dB, le BRIDGE 4A gère sans distorsion les signaux d'entrée de niveau élevé. Il offre une réponse en fréquence de 20 Hz à 20 kHz et un niveau de bruit de fond très faible, préservant la pureté du son même à des niveaux d'entrée élevés.

Conception robuste et alimentation fiable

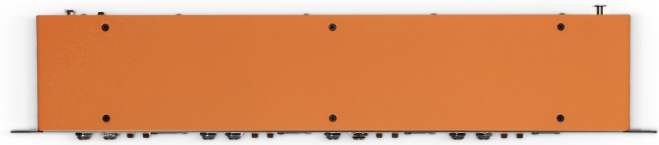

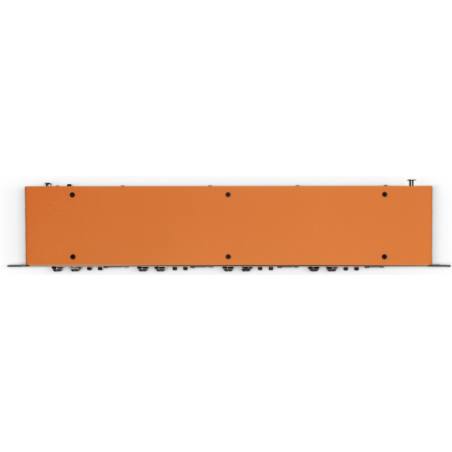

Fabriqué en tôle d'acier, le boîtier du BRIDGE 4A est robuste et durable. Il est alimenté par une tension continue de 9 V (pôle - au centre) et est livré avec une alimentation externe PW9V, garantissant une performance stable dans toutes les conditions.

Caractéristiques

• Symétrisation et adaptation d'impédance des signaux audio
• Suppression des ronflettes par isolation galvanique
• Boîtier solide 19" (1U) en tôle d'acier
• Quatre boîtes de direct (DI) indépendantes
• Sortie THRU pour renvoi du signal d'entrée
• Sortie Audio over Cat pour transporter les signaux via un seul câble
• Atténuateur -30 dB commutable
• Sortie symétrisée par transformateur
• Sélecteur de levage de masse sur chaque sortie

Informations techniques

• Type de produit : Boîtes de direct
• Type : Actif
• Transformateur isolé : Oui
• Nombre d’entrées : 4 (Jack 6,35 mm asymétriques)
• Atténuation d'entrée : 0 dB / -30 dB
• Nombre de sorties : 4 (symétriques, RJ45, XLR)
• Sorties THRU par canal : 1
• Matériau du coffret : Tôle d'acier
• Dimensions : 482 mm x 90 mm x 44 mm (19" x 1U)
• Poids : 1,96 kg
• Tension secteur : 9 V
• Consommation électrique : 2 W
• Niveau maximal d'entrée : +14 dBu (20 Hz) / +23 dBu (1 kHz)
• Niveau de sortie maximal : +19 dBu (20 Hz - 20 kHz)
• Réponse en fréquence : 20 Hz - 20 kHz (±0,5 dB, 1 kHz relatif)
• Impédance d'entrée : 390 kohms (1 kHz)
• Impédance de sortie : 110 Ohms (1 kHz)
• THD + N : < 0,0026% (30 Hz), < 0,0011% (1 kHz)
• IMD (SMPTE) : < 0,0021% (60 Hz / 7 kHz, 4:1, +4 dBu)
• SNR : 105 dB (+4 dBu, 22 kHz BW, unity, non pondéré)
• Rapport du transformateur : 1:3
• Température de fonctionnement : -20 à 70 °C
• Taux d'hygrométrie relative : < 80 %, pas de condensation
• Accessoires fournis : Alimentation externe PW9V
