Palmer
BRIDGE 4A+

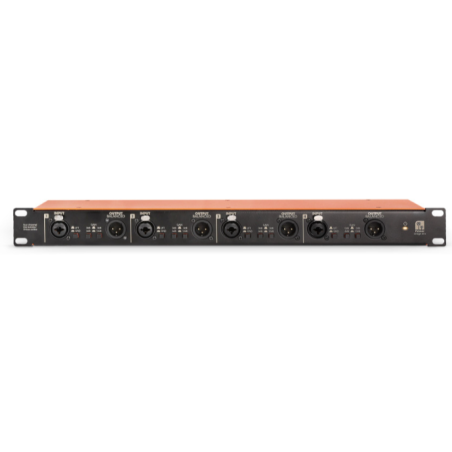

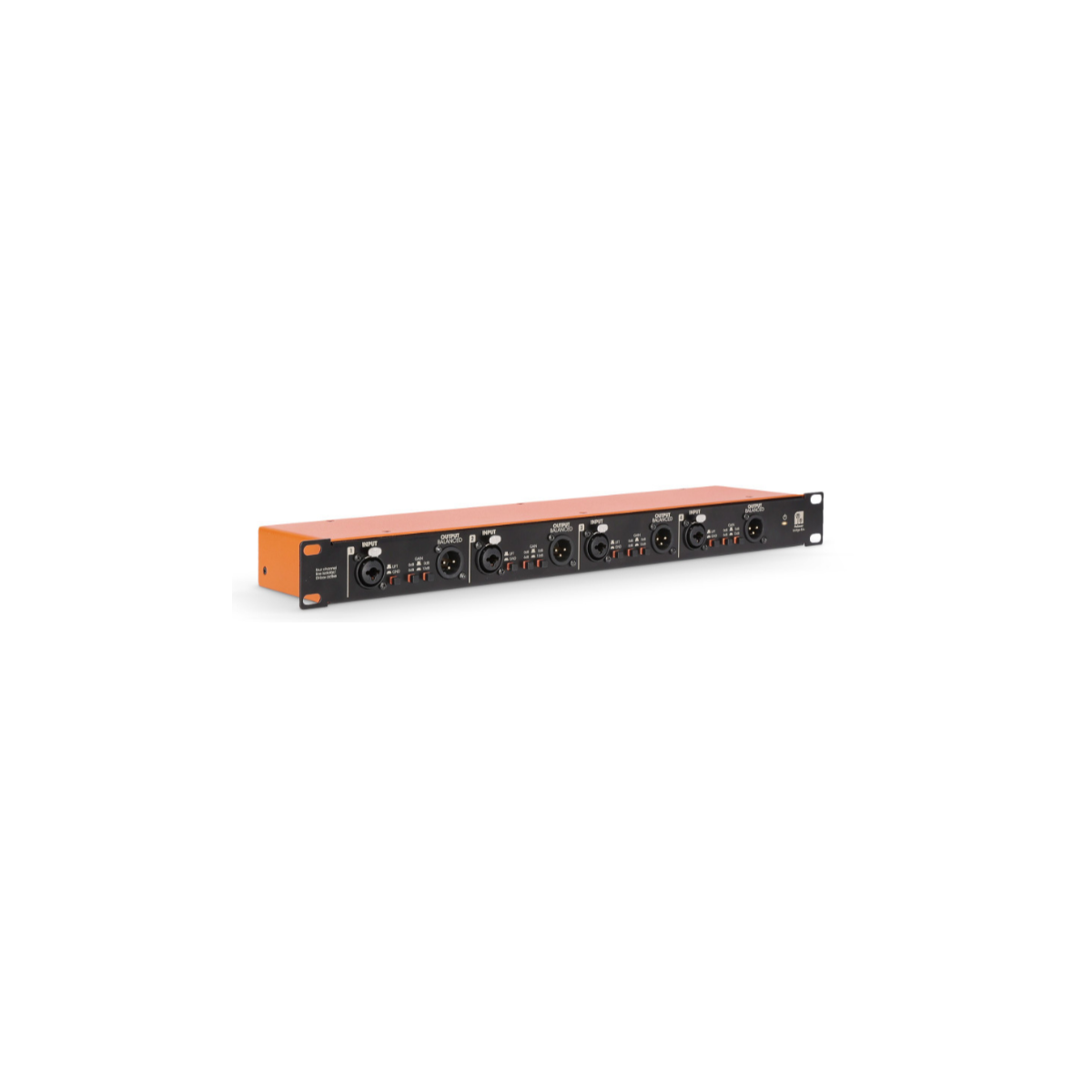

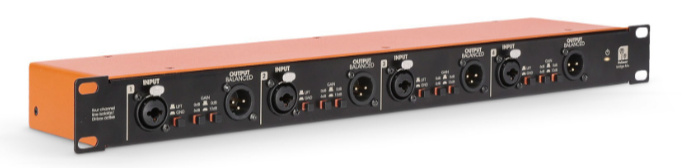

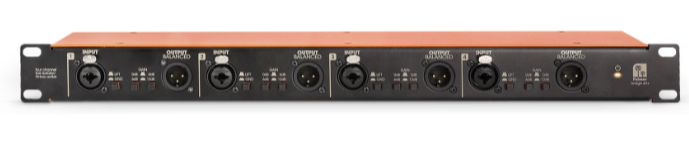

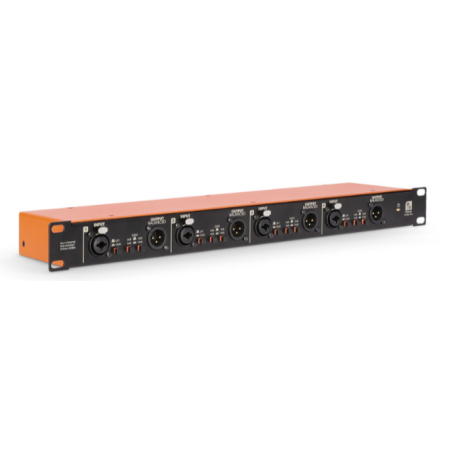

Boîte de direct Palmer BRIDGE 4A+

Connexion audio universelle

La Palmer BRIDGE 4A+ permet de connecter des sources audio asymétriques ou symétriques à des systèmes de sonorisation. Les entrées Combo acceptent à la fois les connecteurs XLR et les jacks 6,35 mm, offrant une flexibilité maximale pour vos configurations audio.

Élimination des boucles de masse

Grâce à l'isolation galvanique assurée par le transformateur, la Palmer BRIDGE 4A+ élimine de façon fiable les ronflettes dues aux boucles de masse. De plus, le sélecteur de levage de masse (Ground Lift) sur chaque sortie permet d’éliminer les bruits parasites et interférences.

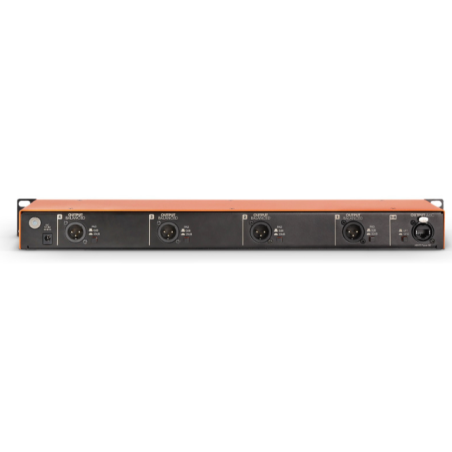

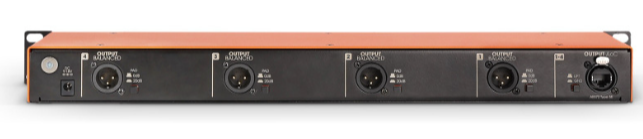

Sortie Audio over Cat

La sortie Audio over Cat (AES72 Type 5e) permet la transmission de tous les signaux via un seul câble Cat, simplifiant ainsi le câblage et économisant du temps et de l'espace. Cette fonctionnalité est particulièrement utile dans les environnements où l'organisation du câblage est essentielle.

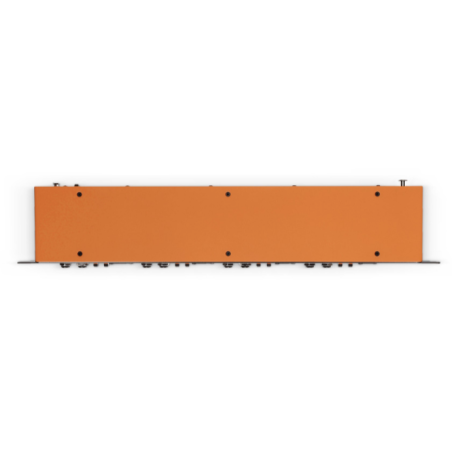

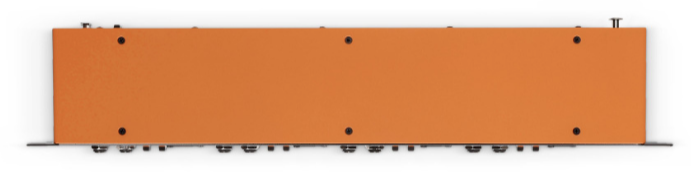

Construction robuste et rackable

Le boîtier de la Palmer BRIDGE 4A+ est en tôle d'acier solide, conçu pour être monté en rack 1U. Sa construction robuste assure une durabilité et une fiabilité exceptionnelles, même dans les conditions les plus exigeantes.

Amplification du signal

Si nécessaire, le niveau du signal d'entrée peut être amplifié de 6 dB, 12 dB ou 18 dB, permettant une flexibilité accrue dans le réglage des niveaux audio.

Alimentation flexible

La Palmer BRIDGE 4A+ fonctionne avec une alimentation en tension continue de 9-18 V, avec un pôle négatif au centre. Une alimentation externe PW9V est fournie avec le produit.

Caractéristiques

• Connexion de sources audio asymétriques ou symétriques
• Élimine les ronflettes grâce à l'isolation galvanique
• Entrées Combo pour connecteurs XLR et jacks 6,35 mm
• Sorties symétriques sur XLR par canal
• Sortie Audio over Cat pour la transmission via un seul câble Cat
• Sélecteur de levage de masse sur chaque sortie
• Boîtier solide, rackable 1U
• Amplification du signal de 6 dB, 12 dB ou 18 dB

Informations techniques

• Type de produit : Boîte de direct, Isolateur de ligne
• Type : Actif
• Transformateur isolé : Certes
• Nombre d’entrées : 4
• Type d'entrée : Symétrique/asymétrique
• Connecteurs d'entrée : Jack 6,35 mm, XLR
• Nombre de sorties : 4 (+ 4 sorties XLR parallèles + AoC)
• Connecteurs de sortie : RJ45, XLR
• Atténuation de sortie (PAD) : 0 dB / 20 dB
• Matériau du coffret : Tôle d'acier
• Largeur : 482 mm (19")
• Profondeur : 90 mm
• Hauteur : 44 mm (1U)
• Poids : 2,1 kg
• Sélecteur Ground Lift : Certes
• Tension secteur : 9 V - 18 V
• Consommation électrique : 2 W
• Gain : 6/12/18 dB
• LED Power : Oui
• Température de fonctionnement : -20 - 70 °C
• Humidité relative : < 80%, sans condensation
• Niveau maximal d'entrée (< 1% THD, 20 Hz) : +10 dBu
• Niveau maximal d'entrée (< 1% THD, 1 kHz) : +16 dBu
• Niveau de sortie maximal (<1% THD, 20 Hz - 20 kHz) : +7 dBu
• Réponse en fréquence (±0,2 dB, 1 kHz relatif) : 20 Hz - 20 kHz
• Impédance d'entrée (1 kHz) : 20 kohms
• Impédance de sortie (1 kHz) : 84 Ohms
• THD + N (30 Hz, +4 dBu, unity, non pondéré) : < 0,0023%
• THD + N (1 kHz, +4 dBu, unity, non pondéré) : < 0,0009%
• IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) : < 0,0018%
• SNR (+4 dBu, 22 kHz BW, unity, non pondéré) : 105 dB
• Rapport du transformateur : 10:1
