RME
12Mic

L’étage d’entrée microphone possède une plage de 75 dB de gain et accepte les signaux jusqu’à +18 dBu. Côté conversion, le 12Mic brille par son incroyable rapport signal sur bruit sur tous les canaux. Tous les connecteurs XLR en façade acceptent les niveaux micros et lignes, tandis que les quatre premiers connecteurs acceptent aussi les Jack TRS, et sont commutables haute impédance pour les instruments.

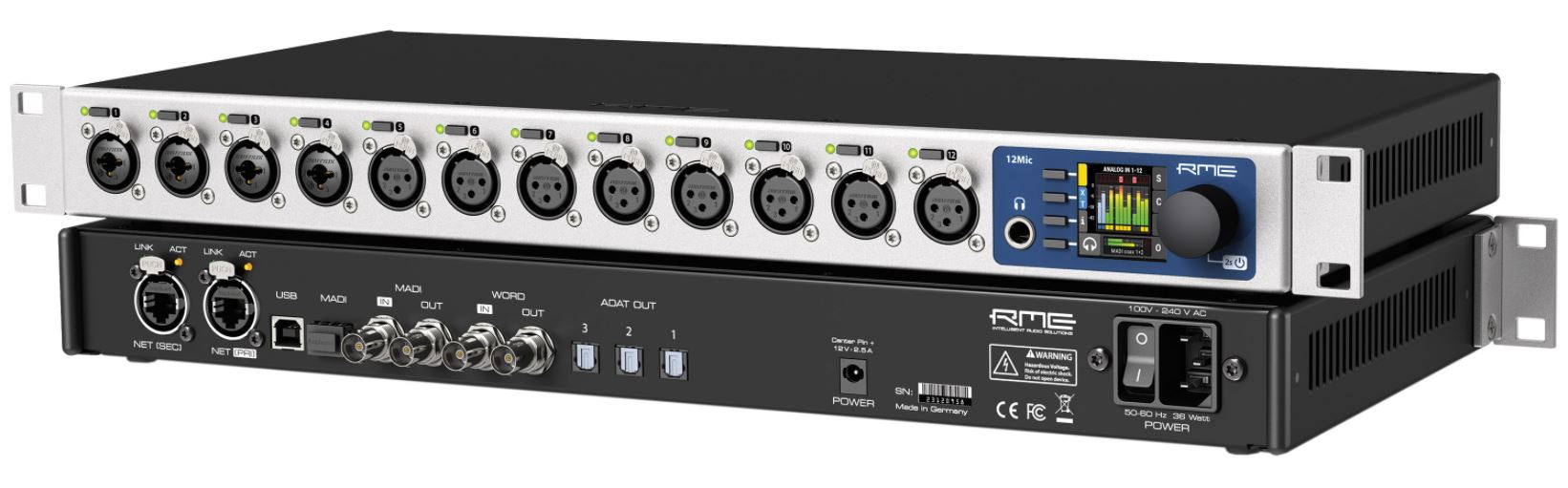

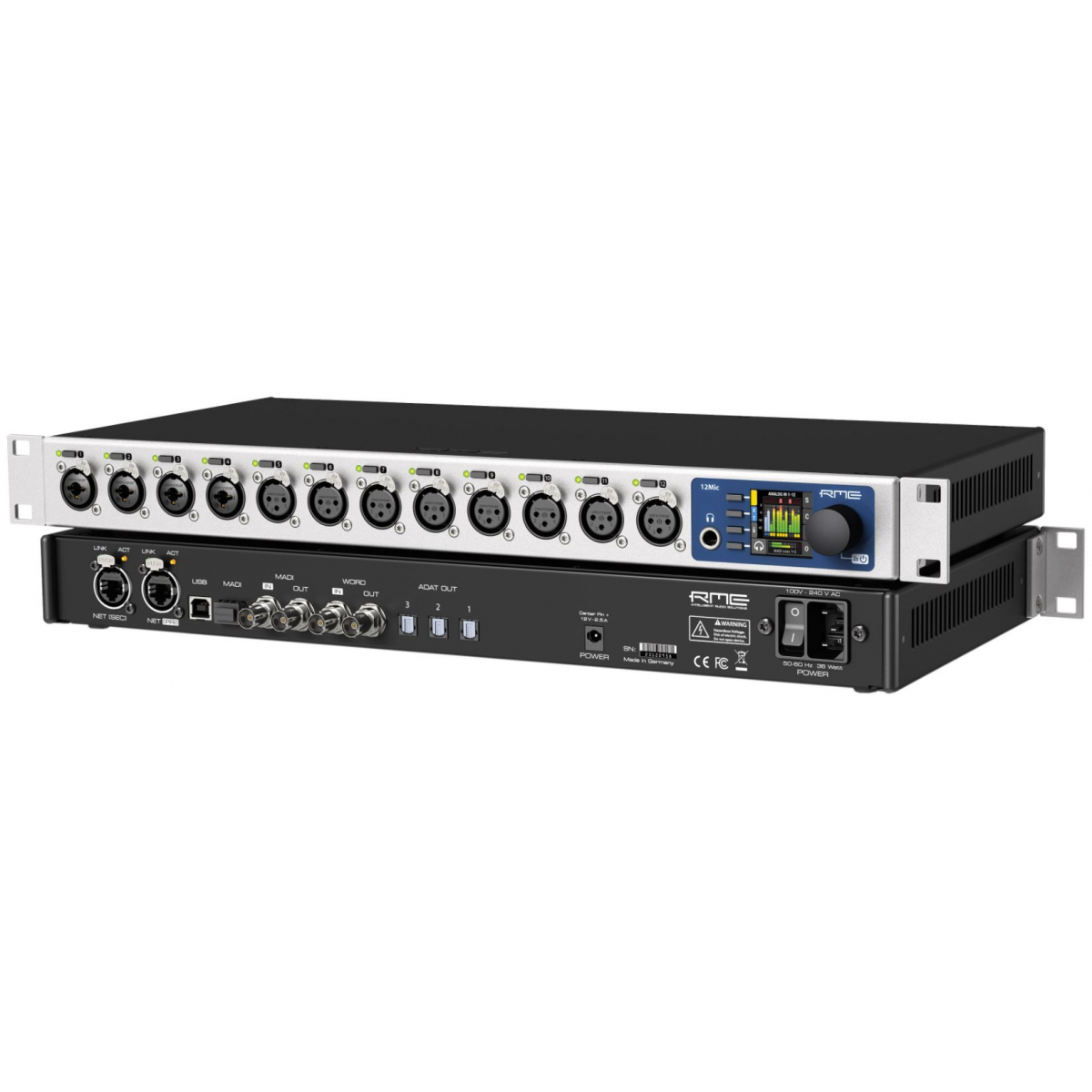

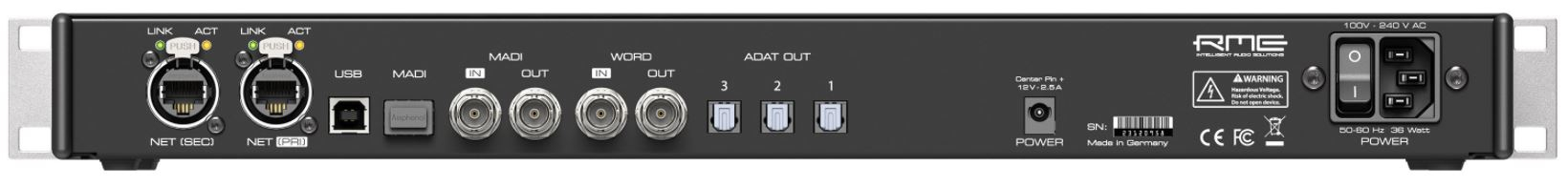

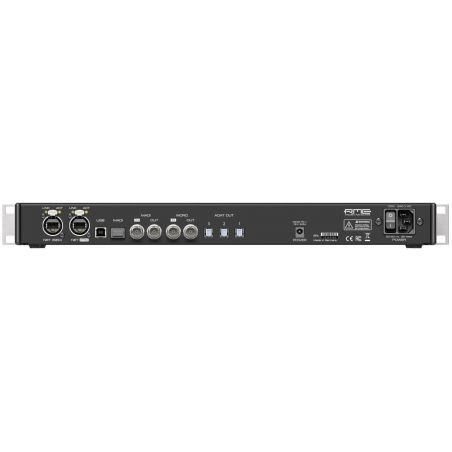

Les connexions MADI coaxial et optique (avec un module SFP optionnel) peuvent fonctionner indépendamment ou de manière redondante, et peuvent être utiliser pour chaîner, fusionner et convertir les signaux MADI avec une très faible latence. Les trois sorties ADAT peuvent transmettre jusqu’à 24 canaux audio ou 12 à 96 kHz, permettant une compatibilité avec la plupart des interfaces audio. Les ports ADAT peuvent également être utilisés pour monitorer un mix depuis l’AVB ou le MADI sur un DAC/amplificateur casque.

Pour la première fois, RME propose un appareil AVB avec deux ports réseaux complètement redondants, basé sur les recommandations du MILAN. Le RME AVB Core intègre les standards IEEE concernant le streaming audio, la découverte et le réseau, permettant aux appareils RME d’être vus et d’être pilotés par n’importe quel contrôleur AVB, et rendre les protocoles propriétaires obsolètes. N’importe quel signal du 12Mic peut être routé et diffusé sur le réseau avec une latence fixe et une bande passante garantie.

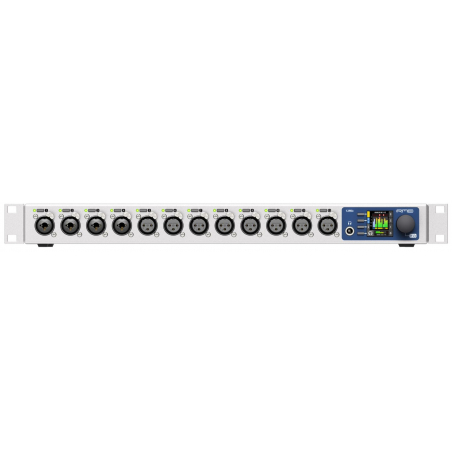

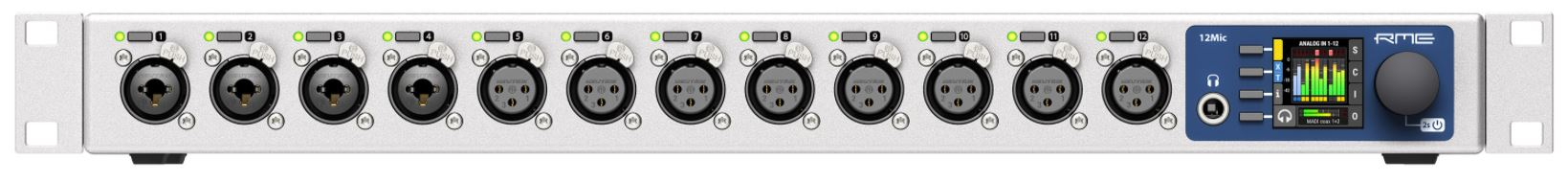

Tous les états de l’appareils sont visibles directement depuis la face avant et avec un accès direct et pratique à toutes les fonctions. Les appareils RME AVB peuvent aussi être pilotés par une interface web depuis n’importe quel lien réseau (même par Wi-Fi), pour permettre une création rapide de groupe pour le gain, l’alimentation fantôme et router le signal vers la sortie casque pour le monitoring. La matrice de routage interne permet le routage rapide de n’importe quelle entrée analogique directement dans la sortie casque, ainsi que tous les signaux numériques et flux AVB. Les problèmes de signaux, d’horloge ou de connexion n’ont jamais été aussi faciles à identifier et à dépanner.

Dans l’audio numérique, la fréquence d’horloge est un facteur essentiel, car elle crée la corrélation entre les bits audio et la référence de temps. Malheureusement, la fréquence d’horloge n’est pas toujours aussi stable que souhaité. Le M-1610 Pro utilise tout le potentiel de la SteadyClock FS pour obtenir un jitter le plus bas possible et une immunité au jitter la plus élevée.

D’excellentes performances dans tous les modes d’horloge et une haute qualité de conversion pour entendre votre mix tel qu’il est. La conversion numérique des produits RME se fait sans perte ni dégradation et la SteadyClok FS assure à l’image sonore de ne subir aucun dégât. Le gain en profondeur et en clarté permet d’optimiser les enregistrements et les mixages.

Caractéristiques techniques :

Entrées XLR 1-12 :

Entrée : XLR, équilibré électroniquement
Impédance d'entrée : 3,4 kOhm
Plage de gain : 75 dB, pas de 1 dB
Résolution AD : 24 bit
Réponse en fréquence à 44,1 kHz, -0,1 dB : 8 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 4 Hz - 29,2 kHz
Réponse en fréquence à 192 kHz, -1 dB : 3 Hz - 43.7
THD @ 30 dB de gain : < -110 dB, < 0,00032 %.
THD+N @ 30 dB de gain : < -104 dB, < 0,00063 %.
Séparation des canaux : > 110 dB
Rapport signal/bruit (SNR) : > 117 dB RMS non pondéré, > 120 dB(A)
Bruit d'entrée équivalent (EIN), gain de 30 dB : 123 dB RMS non pondéré, 125,5 dB(A) @ 150 Ohm
Niveau d'entrée maximum, Gain 0 dB : +18 dBu
Niveau d'entrée maximum, Gain 75 dB : -57 dBu

Entrées TRS 1-4 :
Comme ci-dessus, mais :

Rapport signal/bruit (SNR) : 115 dB RMS non pondéré, 118 dBA
Jack TRS, symétrique
Plage de gain : 42 dB, pas de 1 dB
Niveau d'entrée maximum, Gain 8 dB : +20 dBu
Niveau d'entrée maximum, Gain 50 dB : -22 dBu
Haute impédance commutable (TS asymétrique) : 1 MOhm

MADI :

Coaxial via BNC, 75 Ohm, conformément à AES10-1991
Optique via un module SFP en option
Compatible 62,5/125 et 50/125
Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
Single Speed : jusqu'à 64 canaux 24 bits 48 kHz
Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Word Clock :

Connectivité BNC 75 ohm Word Clock
Prise en charge de 44,1 kHz à 192 kHz
Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
SteadyClock FS extrait un signal d'horloge à faible jitter
Intelligent Clock Control commute la source d'horloge de manière transparente

ADAT :

3 x TOSLINK
Quad Speed (S/MUX4) : 1 x 2 canaux 24 bit 192 kHz

Sorties
Phones 1/2 :

Résolution : 24 Bit
Bruit (DR) : 115 dB RMS non pondéré, 118 dBA
Réponse en fréquence @ 44,1 kHz, -0,5 dB : 9 Hz - 22 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 9 Hz - 45 kHz
Réponse en fréquence @ 192 kHz, -1 dB : 8 Hz - 75 kHz
THD+N : < -100 dB, < 0,001 %.
Séparation des canaux : > 110 dB
Sortie : Jack 6,3 mm TRS stéréo (asymétrique) ou mono (symétrique)
Niveau de sortie maximum à 0 dBFS : +13 dBu (asymétrique), +19 dBu (symétrique)

MADI :

Coaxial via BNC, 75 Ohm, conformément à AES10-1991
Optique via un module SFP en option
Compatible 62,5/125 et 50/125
Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
Single Speed : jusqu'à 64 canaux 24 bits 48 kHz
Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Word Clock :

Connectivité BNC 75 ohm Word Clock
Prise en charge de 44,1 kHz à 192 kHz
Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
SteadyClock FS extrait un signal d'horloge à faible jitter
Le contrôle intelligent de l'horloge permet de changer de source d'horloge en toute transparence.

Général

2x RJ45 1 GigE AVB, 8 flux (chacun jusqu'à 16 ch.) par direction avec redondance
Redondance de l'entrée MADI (nécessite un module SFP en option)
Routage interne jusqu'à 268x282 canaux
Boîtier 19" hauteur 1 unité
Écran couleur 1,54" avec bouton de commande et quatre boutons pour un accès direct et pratique à toutes les fonctions
SteadyClock FS - technologie d'horloge numérique à très faible gigue
Télécommande via HTTP, JSON, IEEE 1722.1 AVDECC, MIDI sur MADI
Bloc d'alimentation interne, alimentation redondante 12V DC en option
USB 2.0 (pour le contrôle à distance et les mises à jour du firmware)
Sorties couplées en courant continu

Spécifications matérielles

Dimensions : 440 x 44 x 243 mm (17,3 x 1,7 x 9,6 pouces)
Poids : 2,8 kg (6,2 lbs)
Emballage : 560 x 315 x 115 mm (22.1 x 12.4 x 4.5 inches)
Conformité : CE, FCC, WEEE, RoHS
Alimentation électrique : interne 30 W 100-240 V AC, externe 12 V 2,5 A DC (en option)
Consommation électrique : typ. 20 W, standby 0.5W
